Hộp Giảm Tốc Trục Vít WPA Size 135

3.256 reviews

Hộp giảm tốc trục vít WPA size 135 là hộp số cần thiết trong ngành công nghiệp với sự vận hành ổn định, hiệu suất làm việc cao giúp giảm tải trọng của động cơ và đạt được tốc độ hoạt động mong muốn, tùy vào nhu cầu sử dụng cần tốc độ vòng quay nào mà người dùng sẽ lựa chọn các tỷ số truyền khác nhau.

Tỉ số truyền của hộp giảm tốc trục vít WPA size 135 = 5, 10, 15, 20, 25, 30, 40, 50, 60

Hộp số trục vít WPA size 135 được ứng dụng nhiều ngành nghề sản xuất ví dụ như băng chuyền sản xuất đồ uống, bằng chuyền sản xuất xi măng, than đá, gạch men, vật liệu xây dựng khác.

1) Thông số kích thước hộp giảm tốc trục vít WPA size 135

thông số kích thước hộp giảm tốc trục vít WPA size 135

  • A = Tổng chiều ngang = 422 mm, B = Tổng chiều dọc = 317 mm
  • H = Tổng cao = 480 mm, LC = Đường kính mặt bích ngoài = 250 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc = 200 mm
  • F = Khoảng cách tâm lỗ đế ngang trục = 290 mm
  • U = Đường kính trục vào = 35 mm
  • S = Đường kính trục ra = 55 mm

Phương pháp lắp đặt giảm tốc WPA có thể nối với động cơ qua khớp nối, puli hoặc nhông xích như hình dưới.

Ngoài ra có thể dùng motor bích gắn với hộp số mặt bích, có thể xem kích thước lắp đặt như sau:

kích thước lắp đặt hộp số giảm tốc wpa size 135

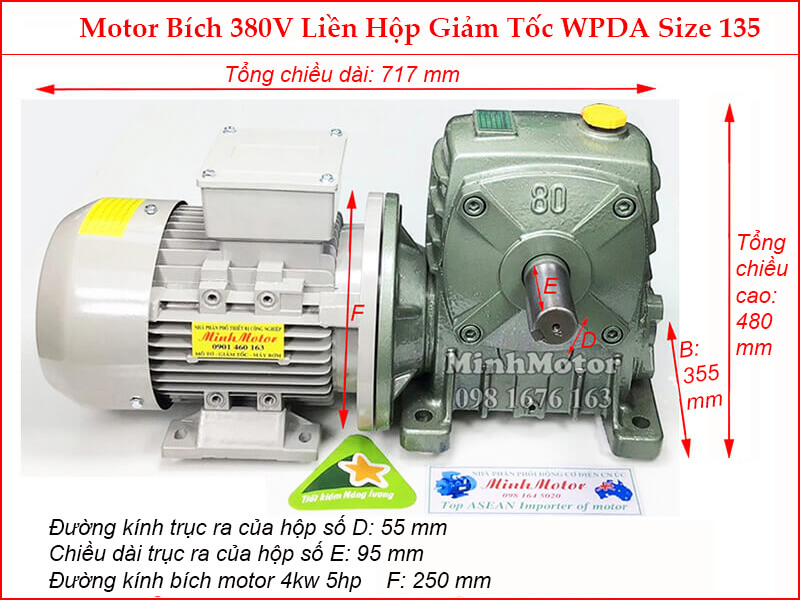

2) Motor liền hộp giảm tốc mặt bích WPDA Size 135

motor liền hộp giảm tốc mặt bích WPDA

  • A = Tổng chiều dài = 717 mm
  • B = Tổng chiều ngang = 355 mm
  • C = Tổng chiều cao = 480 mm
  • D = Đường kính trục ra của hộp số = 55 mm
  • E = Chiều dài trục ra của hộp số = 95 mm
  • F = Đường kính bích motor = 250 mm

3) Thiết kế lắp đặt hộp số giảm tốc WPA size 135

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10, thị trường miền Nam gọi là 1/10, lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15, thị trường miền Nam gọi là 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20, thị trường miền Nam gọi là 1/20, lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25, thị trường miền Nam gọi là 1/25, lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, thị trường miền Nam gọi là 1/30, lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, thị trường miền Nam gọi là 1/40, lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50, thị trường miền Nam gọi là 1/50, lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, thị trường miền Nam gọi là 1/60, lực momen = 113 Nm

Mời quý vị xem thêm các tư thế lắp đặt khác của hộp giảm tốc trục vít size 135 dưới đây:

thiết kế lắp đặt hộp số giảm tốc wpa size 135

/ /
