Hộp Giảm Tốc Trục Vít WPA Size 100

8.813 reviews

Hộp giảm tốc trục vít WPA size 100 là hộp số quan trọng trong nhiều ngành nghề sản xuất, có bánh răng và con sâu được sản xuất bằng cách xử lý nhiệt theo tiêu chuẩn châu Âu, vòng bi, phớt dầu và các bộ phận đều được chuẩn hóa đạt chất lượng ISO 9001.

Tỉ số truyền của hộp giảm tốc trục vít WPA size 100 = 5, 10, 15, 20, 25, 30, 40, 50, 60

Ứng dụng hộp số trục vít WPA size 100 nó có khả năng chịu lực và mài mòn tốt chủ yếu phù hợp để truyền giảm tốc cho các thiết bị cơ khí khác nhau như ngành vận chuyển nâng hạ, cửa cuốn, máy khuấy, máy trộn.

1) Thông số kích thước hộp giảm tốc trục vít WPA size 100

thông số kích thước hộp giảm tốc trục vít wpa size 100

  • A = Tổng chiều ngang = 322 mm, B = Tổng chiều dọc = 254 mm
  • H = Tổng cao = 336 mm, LC = Đường kính mặt bích ngoài = 200 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc = 155 mm
  • F = Khoảng cách tâm lỗ đế ngang trục = 220 mm
  • U = Đường kính trục vào = 25 mm
  • S = Đường kính trục ra = 38 mm

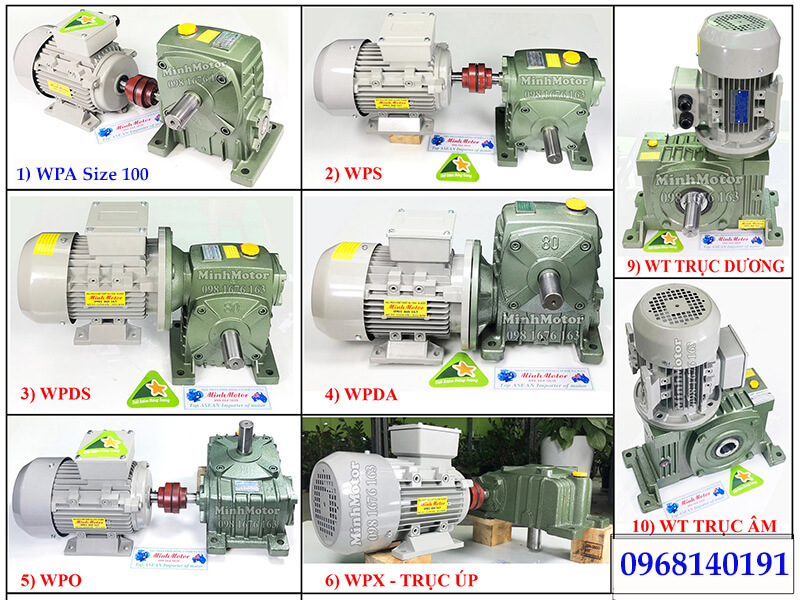

Phương pháp lắp đặt giảm tốc WPA có thể nối với động cơ qua khớp nối, puli hoặc nhông xích như hình dưới.

Ngoài ra có thể dùng motor bích gắn với hộp số mặt bích, có thể xem kích thước lắp đặt như sau:

kích thước lắp đặt hộp giảm tốc wpa size 100

2) Motor liền hộp giảm tốc mặt bích WPDA Size 100

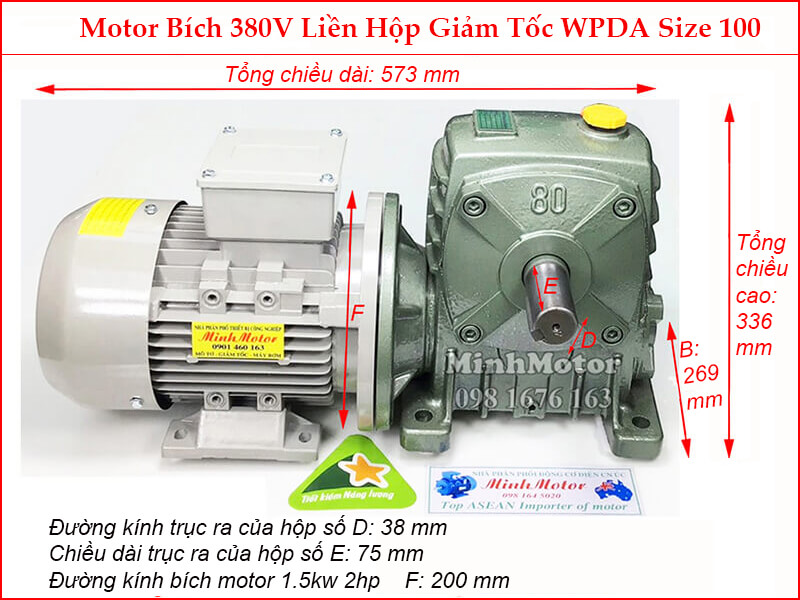

motor liền hộp giảm tốc mặt bích wpda size 100

  • A = Tổng chiều dài = 573 mm
  • B = Tổng chiều ngang = 269 mm
  • C = Tổng chiều cao = 336 mm
  • D = Đường kính trục ra của hộp số = 38 mm
  • E = Chiều dài trục ra của hộp số = 75 mm
  • F = Đường kính bích motor = 200 mm

3) Thiết kế lắp đặt hộp số giảm tốc WPA size 100

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10, thị trường miền Nam gọi là 1/10, lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15, thị trường miền Nam gọi là 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20, thị trường miền Nam gọi là 1/20, lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25, thị trường miền Nam gọi là 1/25, lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, thị trường miền Nam gọi là 1/30, lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, thị trường miền Nam gọi là 1/40, lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50, thị trường miền Nam gọi là 1/50, lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, thị trường miền Nam gọi là 1/60, lực momen = 113 Nm

Mời quý vị xem thêm các tư thế lắp đặt khác của hộp giảm tốc trục vít size 100 dưới đây:

thiết kế lắp đặt hộp số giảm tốc wpa size 100

/ /
