Hộp Giảm Tốc Liming VMW 80

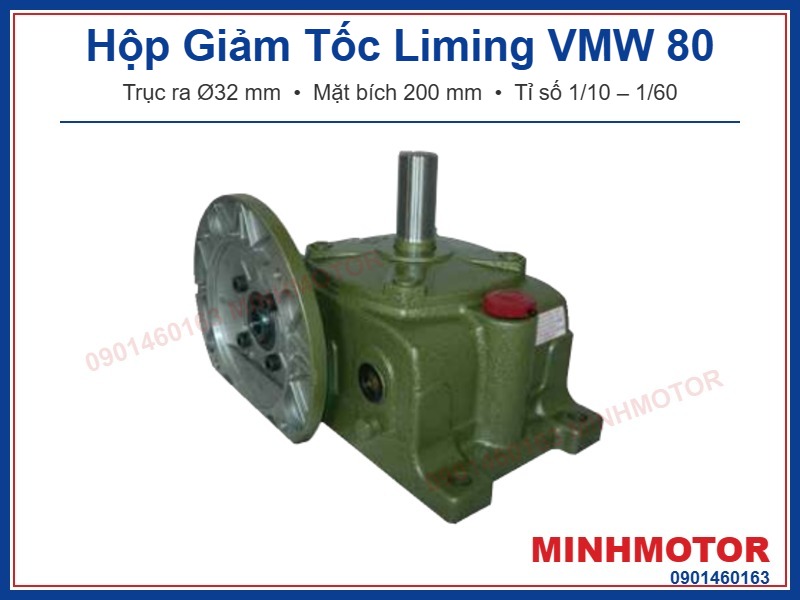

Hộp Giảm Tốc Liming VMW 80 là hộp số trục vít – bánh vít vỏ gang, trục ra Ø32 mm thẳng đứng chĩa lên, gắn motor bằng mặt bích. Hộp do LI-MING Machinery (Đài Loan) sản xuất, thuộc dòng hộp giảm tốc Liming. Size 80 đi với motor 4 cực 0,55 – 1,5 kW, tỉ số 1/10 – 1/60. Trục ra đứng nối thẳng mâm xoay, nồi trộn, cánh khuấy đáy bồn, không cần bộ đổi hướng.

1) Hộp Giảm Tốc Liming VMW 80 là gì?

VMW là kiểu lắp trục ra đứng của dòng hộp giảm tốc Đài Loan Liming. Trục vít nằm ngang phía dưới, ngâm trong dầu; bánh vít đồng đổi hướng 90° và đưa trục ra lên trên. Số 80 là khoảng cách tâm trục vít – bánh vít, tính bằng mm.

• Mã đầy đủ: VMW 80 – tỉ số – mã lực – hướng trục, ví dụ VMW 80 30 2 R.
• Tên tương đương: ESM, WPDO.
• Trục ra: Ø32 mm, đứng, chĩa lên.
• Tỉ số: 1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/60.
• Motor 4 cực: 0,55 – 1,5 kW.

Hộp thuộc nhóm hộp giảm tốc trục vít bánh vít trong danh mục hộp giảm tốc Đài Loan.

2) Thông số kỹ thuật hộp giảm tốc Liming VMW 80

a) Bản vẽ hộp giảm tốc Liming VMW 80

• Trục ra: Ø32 mm, dài 65 mm, then 10x8 mm.
• Mặt bích motor: Ø200 mm, tâm lỗ 165 mm, gờ định vị 130 mm.
• Lỗ trục vào: Ø19 mm, Ø24 mm.
• Dầu 1,3 lít; khối lượng ~21,2 kg.

b) Motor lắp được với hộp giảm tốc Liming VMW 80

• Đặt hàng báo khung motor để hộp đi đúng bích và lỗ trục.
• Ngoài các tỉ số trên, motor vượt mã lực cho phép của size này.

c) Bảng mã lực – mô-men hộp giảm tốc Liming VMW 80 theo tỉ số

Trục vào 1500 vòng/phút, chạy 8 giờ/ngày, tải đều.

• Mô-men ra cho phép quy đổi từ kgf·m sang Nm (×9,81).
• Tải treo là lực kéo vuông góc tối đa lên đầu trục ra.
• Tỉ số càng lớn, mã lực vào cho phép càng giảm.

d) Bảng moment hộp giảm tốc Liming VMW 80 theo công suất motor

Bảng moment hộp giảm tốc Liming VMW 80 motor 0,75 kW 4 cực

Bảng moment hộp giảm tốc Liming VMW 80 motor 1,5 kW 4 cực

• SF = mã lực cho phép ÷ mã lực motor; SF dưới 1 là vượt tải.
• Tải va đập vừa hoặc chạy 10 – 24 giờ/ngày: cần SF ≥ 1,25.
• Tải va đập nặng: cần SF ≥ 1,5.

3) Ứng dụng hộp giảm tốc Liming VMW 80

Máy trộn bột nhão để bàn ~30 kg dùng hộp giảm tốc Liming VMW 80

Bài toán: Nồi trộn bột bánh ~30 kg, cánh trộn đáy nồi, cần ~35 vòng/phút, bột dẻo gây va đập vừa.

Hiệu suất VMW 80 tỉ số 1/40: 0,98 ÷ 1,54 ≈ 64%.

Cách máy vận hành:

• Hộp đặt dưới đáy nồi, trục ra Ø32 mm xuyên đáy gắn cánh trộn.
• Motor nằm ngang dưới bàn, miệng nồi thấp dễ đổ bột.
• Trộn 8 – 10 phút mỗi mẻ.

Tính chọn:

• Tỉ số 1/40: trục ra ~35 vòng/phút.
• Motor 0,75 kW (1 HP), trục Ø19 mm, bích Ø200 mm: lắp vừa VMW 80.
• Mã lực cho phép ở 1/40: 1,54 HP, SF ≈ 1,54.
• Mô-men trục ra ≈ 5,1 × 40 × 0,64 ≈ 130 Nm.
• Mô-men cho phép: 18,7 kgf·m ≈ 183 Nm.

Vì sao dùng VMW 80 cho máy này:

• Trục ra đứng nối thẳng cánh trộn.
• Bột dẻo va đập vừa: chọn SF từ 1,25.
• Chỗ trục xuyên đáy nồi cần phớt chắn bột.

4) Ưu điểm hộp giảm tốc Liming VMW 80

• Trục ra Ø32 mm thép S45C, gia công và mài CNC.
• Bánh vít đồng nhôm ALBC3 trên moay-ơ gang, chịu mòn tốt.
• Trục vít thép S45C hoặc SCM21, nhiệt luyện, mài răng: chạy êm.
• Vỏ gang FC20 đúc liền khối, nặng ~21,2 kg, chịu rung tốt.
• Mô-men ra cho phép tới ~212 Nm ở tỉ số 1/50.

5) Lắp đặt và vận hành hộp giảm tốc Liming VMW 80

• Đặt hộp đúng tư thế trục ra chĩa lên, trên nền phẳng, cứng.
• Rút chốt trên nắp châm dầu trước khi chạy để hộp thở được.
• Đổ dầu tới trên nửa mắt thăm, khoảng 1,3 lít.
• Bôi mỡ lỗ trục vào trước khi cắm trục motor.
• Nhông, khớp nối lắp sát ổ bi, lỗ dung sai H7, không đóng búa.
• Mâm, nồi nặng đặt trên ổ xoay riêng, hộp chỉ truyền mô-men.
• Lắp ngoài trời: che chắn quanh phớt trục ra phía trên.
• Dầu xuất xưởng ISO VG 150 cực áp; thay lần đầu sau 300 giờ, sau đó mỗi 2500 giờ.
• Tời, nâng hạ: phải có phanh, không dựa vào trục vít tự hãm.

6) Cách chọn hộp giảm tốc Liming VMW 80 đúng tải

• Tỉ số = 1400 ÷ tốc độ máy cần.
• Mô-men máy cần nhân hệ số làm việc 1 – 1,5.
• So với mô-men ra cho phép ở bảng mục 2c.
• Kiểm tra SF theo motor ở bảng mục 2d.
• Lực kéo xích, dây đai dưới tải treo cho phép.
• Báo khung motor 80, 90 khi đặt hàng.

7) Câu hỏi thường gặp về hộp giảm tốc Liming VMW 80

• Hộp Giảm Tốc Liming VMW 80 gắn motor bao nhiêu kW? Motor 4 cực 0,55 kW (3/4 HP) ở tỉ số 1/10 – 1/60; 0,75 kW (1 HP) ở tỉ số 1/10 – 1/60; 1,1 kW (1,5 HP) ở tỉ số 1/10 – 1/40; 1,5 kW (2 HP) ở tỉ số 1/10 – 1/30.
• Liming VMW 80 trục ra bao nhiêu? Trục ra Ø32 mm, dài 65 mm, then 10x8 mm.
• Liming VMW 80 có những tỉ số nào? Có 1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/60. Tốc độ trục ra với motor 4 cực từ ~140 xuống ~23,3 vòng/phút.
• Liming VMW 80 tỉ số 1/30 gắn motor 1,5 kW kéo được bao nhiêu? Khoảng 210 Nm, trục ra ~46,7 vòng/phút. Mã lực cho phép 2,15 HP, SF ≈ 1,07.
• Liming VMW 80 gắn motor 1,5 kW tỉ số 1/60 được không? Không. Mã lực cho phép ở 1/60 là 1,18 HP, thấp hơn 2 HP của motor. Hộp sẽ nóng và mòn bánh vít nhanh.
• Liming VMW 80 dùng motor 0,37 kW được không? Không lắp thẳng được. Lỗ trục vào chỉ có Ø19, Ø24 mm, trục motor 0,37 kW là Ø14 mm.
• Mặt bích Liming VMW 80 cỡ nào? Ø200 mm (tâm lỗ 165, gờ 130).
• Liming VMW 80 dùng motor 2 cực được không? Không nên. Tốc độ trục vào nên dưới 2000 vòng/phút. Motor 4 cực là phù hợp.
• Liming VMW 80 có tự hãm không? Không chắc chắn. Tỉ số 1/50, 1/60 giữ tĩnh được một phần nhưng giảm dần khi mòn. Máy nâng hạ phải có phanh.
• Mới lắp Liming VMW 80 cần làm gì trước khi chạy? Rút chốt nắp châm dầu, kiểm dầu trên nửa mắt thăm, quay tay trục thấy nhẹ. Chạy không tải vài phút rồi mới lên tải.
• Tải treo cho phép trên trục ra VMW 80 là bao nhiêu? Từ 191 kgf ở tỉ số 1/10 tới 400 kgf ở tỉ số 1/60. Lực kéo xích, dây đai phải dưới mức này.
• Liming VMW 80 chứa bao nhiêu dầu? Khoảng 1,3 lít, đổ tới trên nửa mắt thăm dầu.
• Bao lâu thay dầu Liming VMW 80? Lần đầu sau 300 giờ chạy, rửa sạch trong hộp. Sau đó mỗi 2500 giờ.
• Liming VMW 80 nóng quá phải làm sao? Kiểm tra quá tải, thiếu hoặc thừa dầu, dầu sai loại, phớt bó trục, lắp lệch tâm. Sửa đúng nguyên nhân rồi chạy lại.
• Liming VMW 80 rỉ dầu ở trục ra phải làm sao? Thay phớt trục ra, kiểm tra dầu không đổ quá vạch. Lắp ngoài trời thì che phớt trên để nước không đọng.
