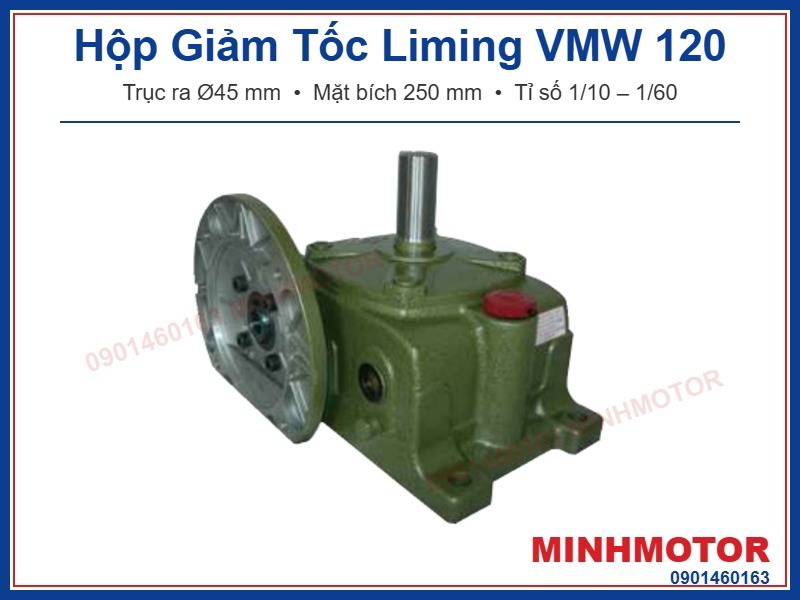

Hộp Giảm Tốc Liming VMW 120 là hộp số trục vít – bánh vít vỏ gang, trục ra Ø45 mm thẳng đứng chĩa lên, gắn motor bằng mặt bích. Hộp do LI-MING Machinery (Đài Loan) sản xuất, thuộc dòng hộp giảm tốc Liming. Size 120 đi với motor 4 cực 2,2 – 3,7 kW, tỉ số 1/10 – 1/60. Trục ra đứng nối thẳng mâm xoay, nồi trộn, cánh khuấy đáy bồn, không cần bộ đổi hướng.
1) Hộp Giảm Tốc Liming VMW 120 là gì?
VMW là kiểu lắp trục ra đứng của dòng hộp giảm tốc Đài Loan Liming. Trục vít nằm ngang phía dưới, ngâm trong dầu; bánh vít đồng đổi hướng 90° và đưa trục ra lên trên. Số 120 là khoảng cách tâm trục vít – bánh vít, tính bằng mm.
- Mã đầy đủ: VMW 120 – tỉ số – mã lực – hướng trục, ví dụ VMW 120 30 5 R.
- Tên tương đương: ESM, WPDO.
- Trục ra: Ø45 mm, đứng, chĩa lên.
- Tỉ số: 1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/60.
- Motor 4 cực: 2,2 – 3,7 kW.
Hộp thuộc nhóm hộp giảm tốc trục vít bánh vít trong danh mục hộp giảm tốc Đài Loan.
2) Thông số kỹ thuật hộp giảm tốc Liming VMW 120
a) Bản vẽ hộp giảm tốc Liming VMW 120
- Trục ra: Ø45 mm, dài 85 mm, then 12x8 mm.
- Mặt bích motor: Ø250 mm, tâm lỗ 215 mm, gờ định vị 180 mm.
- Lỗ trục vào: Ø28 mm.
- Dầu 3,7 lít; khối lượng ~65 kg.
b) Motor lắp được với hộp giảm tốc Liming VMW 120
| Motor 4 cực | Khung motor | Trục motor | Bích dùng | Tỉ số phù hợp |
|---|
| 2,2 kW (3 HP) | 100 | Ø28 mm | Ø250 mm | 1/10 – 1/50 |
| 3,7 kW (5 HP) | 112 | Ø28 mm | Ø250 mm | 1/10 – 1/30 |
- Đặt hàng báo khung motor để hộp đi đúng bích và lỗ trục.
- Ngoài các tỉ số trên, motor vượt mã lực cho phép của size này.
c) Bảng mã lực – mô-men hộp giảm tốc Liming VMW 120 theo tỉ số
Trục vào 1500 vòng/phút, chạy 8 giờ/ngày, tải đều.
| Tỉ số | Tốc độ trục ra | Mã lực vào cho phép | Mô-men ra cho phép | Tải treo cho phép |
|---|
| 1/10 | 140 vòng/phút | 12,60 HP | ~487 Nm | 184 kgf |
| 1/15 | 93,3 vòng/phút | 9,02 HP | ~502 Nm | 231 kgf |
| 1/20 | 70 vòng/phút | 6,49 HP | ~465 Nm | 285 kgf |
| 1/30 | 46,7 vòng/phút | 6,00 HP | ~601 Nm | 302 kgf |
| 1/40 | 35 vòng/phút | 4,19 HP | ~526 Nm | 380 kgf |
| 1/50 | 28 vòng/phút | 3,54 HP | ~569 Nm | 429 kgf |
| 1/60 | 23,3 vòng/phút | 2,84 HP | ~509 Nm | 481 kgf |
- Mô-men ra cho phép quy đổi từ kgf·m sang Nm (×9,81).
- Tải treo là lực kéo vuông góc tối đa lên đầu trục ra.
- Tỉ số càng lớn, mã lực vào cho phép càng giảm.
d) Bảng moment hộp giảm tốc Liming VMW 120 theo công suất motor
Bảng moment hộp giảm tốc Liming VMW 120 motor 2,2 kW 4 cực
| Tỉ số | Tốc độ trục ra | Mô-men đạt được | Hệ số an toàn SF |
|---|
| 1/10 | 140 vòng/phút | ~124 Nm | 4,20 |
| 1/15 | 93,3 vòng/phút | ~178 Nm | 3,01 |
| 1/20 | 70 vòng/phút | ~230 Nm | 2,16 |
| 1/30 | 46,7 vòng/phút | ~321 Nm | 2,00 |
| 1/40 | 35 vòng/phút | ~403 Nm | 1,40 |
| 1/50 | 28 vòng/phút | ~515 Nm | 1,18 |
| 1/60 | 23,3 vòng/phút | ~574 Nm | 0,95 – vượt tải |
Bảng moment hộp giảm tốc Liming VMW 120 motor 3,7 kW 4 cực
| Tỉ số | Tốc độ trục ra | Mô-men đạt được | Hệ số an toàn SF |
|---|
| 1/10 | 140 vòng/phút | ~208 Nm | 2,52 |
| 1/15 | 93,3 vòng/phút | ~300 Nm | 1,80 |
| 1/20 | 70 vòng/phút | ~387 Nm | 1,30 |
| 1/30 | 46,7 vòng/phút | ~540 Nm | 1,20 |
| 1/40 | 35 vòng/phút | ~677 Nm | 0,84 – vượt tải |
| 1/50 | 28 vòng/phút | ~866 Nm | 0,71 – vượt tải |
| 1/60 | 23,3 vòng/phút | ~965 Nm | 0,57 – vượt tải |
- SF = mã lực cho phép ÷ mã lực motor; SF dưới 1 là vượt tải.
- Tải va đập vừa hoặc chạy 10 – 24 giờ/ngày: cần SF ≥ 1,25.
- Tải va đập nặng: cần SF ≥ 1,5.
3) Ứng dụng hộp giảm tốc Liming VMW 120
| Tỉ số | Tốc độ trục ra | Motor lớn nhất – mô-men | Máy hay dùng |
|---|
| 1/10 | 140 vòng/phút | 3,7 kW – ~208 Nm (SF 2,52) | Máy đánh bóng sàn, máy khuấy tốc độ cao |
| 1/15 | 93,3 vòng/phút | 3,7 kW – ~300 Nm (SF 1,80) | Máy khuấy sơn nước |
| 1/20 | 70 vòng/phút | 3,7 kW – ~387 Nm (SF 1,30) | Mâm chiết rót, mâm dán nhãn |
| 1/30 | 46,7 vòng/phút | 3,7 kW – ~540 Nm (SF 1,20) | Nồi trộn bột, nồi trộn thức ăn |
| 1/40 | 35 vòng/phút | 2,2 kW – ~403 Nm (SF 1,40) | Nồi trộn bột ẩm, máy trộn hạt đứng |
| 1/50 | 28 vòng/phút | 2,2 kW – ~515 Nm (SF 1,18) | Nồi đảo phân, nồi trộn đất ẩm |
Bàn xoay hàn bồn inox ~800 kg dùng hộp giảm tốc Liming VMW 120
Bài toán: Bàn xoay đặt bồn ~800 kg để hàn chu vi, mâm cần ~14 vòng/phút, truyền nhông xích Z17 – Z42.
Hiệu suất VMW 120 tỉ số 1/40: 2,81 ÷ 4,19 ≈ 67%; truyền xích lấy 97%.
Cách máy vận hành:
- Mâm tựa trên ổ xoay gánh toàn bộ tải bồn.
- Trục ra Ø45 mm gắn nhông nhỏ, xích kéo nhông lớn dưới tâm mâm.
- Biến tần chỉnh tốc độ theo tốc độ hàn.
Tính chọn:
- Tỉ số 1/40: trục ra ~35 vòng/phút.
- Motor 2,2 kW (3 HP), trục Ø28 mm, bích Ø250 mm: lắp vừa VMW 120.
- Mã lực cho phép ở 1/40: 4,19 HP, SF ≈ 1,40.
- Mô-men trục ra ≈ 15,0 × 40 × 0,67 ≈ 403 Nm.
- Mô-men cho phép: 53,6 kgf·m ≈ 526 Nm.
- Nhông xích Z17 – Z42: máy quay ~14,2 vòng/phút, mô-men tại máy ≈ 965 Nm.
Vì sao dùng VMW 120 cho máy này:
- Trục ra đứng gắn nhông, xích chạy song song mặt mâm.
- Bồn lệch tâm gây tải không đều: SF từ 1,25.
- Kiểm tra lực kéo xích dưới tải treo cho phép.
4) Ưu điểm hộp giảm tốc Liming VMW 120
- Trục ra Ø45 mm thép S45C, gia công và mài CNC.
- Bánh vít đồng nhôm ALBC3 trên moay-ơ gang, chịu mòn tốt.
- Trục vít thép S45C hoặc SCM21, nhiệt luyện, mài răng: chạy êm.
- Vỏ gang FC20 đúc liền khối, nặng ~65 kg, chịu rung tốt.
- Mô-men ra cho phép tới ~601 Nm ở tỉ số 1/30.
5) Lắp đặt và vận hành hộp giảm tốc Liming VMW 120
- Đặt hộp đúng tư thế trục ra chĩa lên, trên nền phẳng, cứng.
- Rút chốt trên nắp châm dầu trước khi chạy để hộp thở được.
- Đổ dầu tới trên nửa mắt thăm, khoảng 3,7 lít.
- Bôi mỡ lỗ trục vào trước khi cắm trục motor.
- Nhông, khớp nối lắp sát ổ bi, lỗ dung sai H7, không đóng búa.
- Mâm, nồi nặng đặt trên ổ xoay riêng, hộp chỉ truyền mô-men.
- Lắp ngoài trời: che chắn quanh phớt trục ra phía trên.
- Dầu xuất xưởng ISO VG 150 cực áp; thay lần đầu sau 300 giờ, sau đó mỗi 2500 giờ.
- Tời, nâng hạ: phải có phanh, không dựa vào trục vít tự hãm.
6) Cách chọn hộp giảm tốc Liming VMW 120 đúng tải
- Tỉ số = 1400 ÷ tốc độ máy cần.
- Mô-men máy cần nhân hệ số làm việc 1 – 1,5.
- So với mô-men ra cho phép ở bảng mục 2c.
- Kiểm tra SF theo motor ở bảng mục 2d.
- Lực kéo xích, dây đai dưới tải treo cho phép.
- Báo khung motor 100, 112 khi đặt hàng.
7) Câu hỏi thường gặp về hộp giảm tốc Liming VMW 120
- Hộp Giảm Tốc Liming VMW 120 gắn motor bao nhiêu kW? Motor 4 cực 2,2 kW (3 HP) ở tỉ số 1/10 – 1/50; 3,7 kW (5 HP) ở tỉ số 1/10 – 1/30.
- Liming VMW 120 trục ra bao nhiêu? Trục ra Ø45 mm, dài 85 mm, then 12x8 mm.
- Liming VMW 120 có những tỉ số nào? Có 1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/60. Tốc độ trục ra với motor 4 cực từ ~140 xuống ~23,3 vòng/phút.
- Liming VMW 120 tỉ số 1/30 gắn motor 3,7 kW kéo được bao nhiêu? Khoảng 540 Nm, trục ra ~46,7 vòng/phút. Mã lực cho phép 6,00 HP, SF ≈ 1,20.
- Liming VMW 120 gắn motor 3,7 kW tỉ số 1/60 được không? Không. Mã lực cho phép ở 1/60 là 2,84 HP, thấp hơn 5 HP của motor. Hộp sẽ nóng và mòn bánh vít nhanh.
- Liming VMW 120 dùng motor 1,5 kW được không? Không lắp thẳng được. Lỗ trục vào chỉ có Ø28 mm, trục motor 1,5 kW là Ø24 mm.
- Mặt bích Liming VMW 120 cỡ nào? Ø250 mm (tâm lỗ 215, gờ 180).
- Liming VMW 120 dùng motor 2 cực được không? Không nên. Tốc độ trục vào nên dưới 2000 vòng/phút. Motor 4 cực là phù hợp.
- Liming VMW 120 có tự hãm không? Không chắc chắn. Tỉ số 1/50, 1/60 giữ tĩnh được một phần nhưng giảm dần khi mòn. Máy nâng hạ phải có phanh.
- Mới lắp Liming VMW 120 cần làm gì trước khi chạy? Rút chốt nắp châm dầu, kiểm dầu trên nửa mắt thăm, quay tay trục thấy nhẹ. Chạy không tải vài phút rồi mới lên tải.
- Tải treo cho phép trên trục ra VMW 120 là bao nhiêu? Từ 184 kgf ở tỉ số 1/10 tới 481 kgf ở tỉ số 1/60. Lực kéo xích, dây đai phải dưới mức này.
- Liming VMW 120 chứa bao nhiêu dầu? Khoảng 3,7 lít, đổ tới trên nửa mắt thăm dầu.
- Bao lâu thay dầu Liming VMW 120? Lần đầu sau 300 giờ chạy, rửa sạch trong hộp. Sau đó mỗi 2500 giờ.
- Liming VMW 120 nóng quá phải làm sao? Kiểm tra quá tải, thiếu hoặc thừa dầu, dầu sai loại, phớt bó trục, lắp lệch tâm. Sửa đúng nguyên nhân rồi chạy lại.
- Liming VMW 120 rỉ dầu ở trục ra phải làm sao? Thay phớt trục ra, kiểm tra dầu không đổ quá vạch. Lắp ngoài trời thì che phớt trên để nước không đọng.
