Motor 37kw 50Hp hay Động cơ 37kw còn gọi là Motor điện 3 pha 50Hp 37kw 50 ngựa được ứng dụng nhiều trong các loại quạt công nghiệp công suất lớn, máy chế biến gỗ nghiệp, máy dập, máy ép, dệt may
Tốc độ thông dụng của motor điện 3 pha 50Hp 37kw gồm có:
- 4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút
- 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút
- 6 pole, 6 cực điện, trục quay 900-1000 vòng/phút
1) Thông số kỹ thuật motor 37kw 50hp
Tốc độ thông dụng của motor điện 3 pha 50Hp 37kw gồm có:
- 4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút
- 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút
- 6 pole, 6 cực điện, trục quay 900-1000 vòng/phút
2) Phân loại motor 37kw 50hp 3 pha

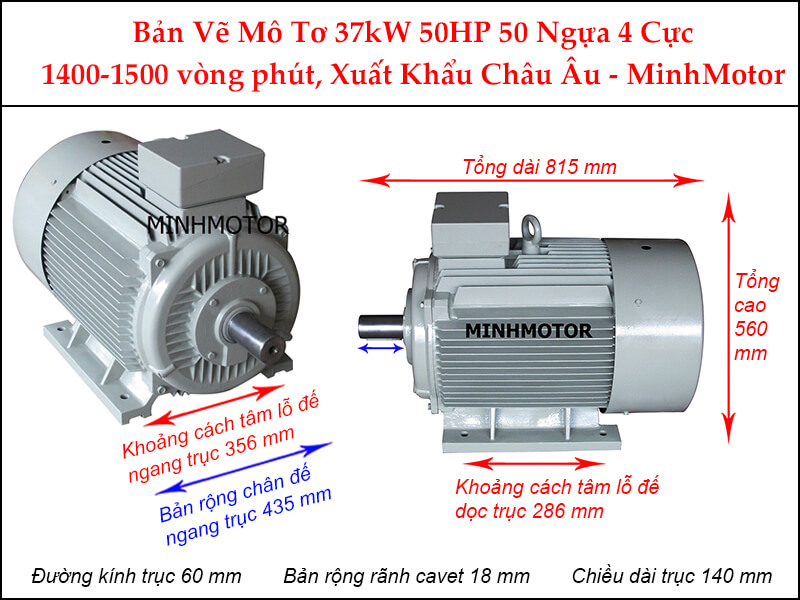

a) Motor 37kw 50hp 4 pole 3 pha chân đế
Motor điện 3 pha 50Hp 37kw chân đế 1400-1500 vòng như sau:
- Đường kính cốt trục: 60 mm
- Mã hàng: Y3-225S-4 37kw 4 cực điện Parma
- Tốc độ: 1475 – 1400 – 1500 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 225 mm
- Lực momen: 244.09 Nm
- Dòng ampe định mức: 70.2 A
- Mã vòng bi trục ra mang tải (trục trước): 6313C3, mã bi phía sau đuôi motor: 6313C3

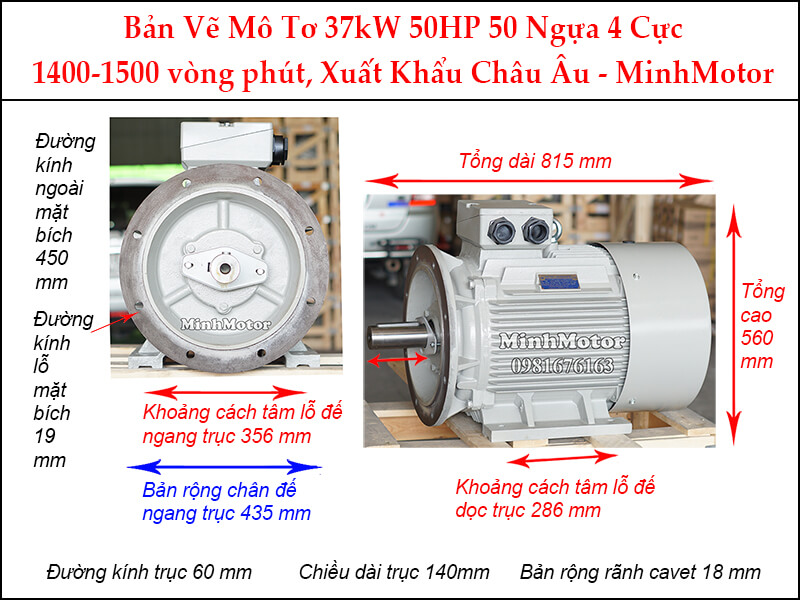

b) Động cơ 37kw 50hp 4 cực 380v bích 1400-1500 RPM
Động cơ điện 3 pha 50Hp 37kw mặt bích 1400-1500 RPM
- Tốc độ: 4 cực điện
- Đường kính trục: 60 mm
- Đường kính mặt bích: 450 mm
- Đường kính lỗ bích: 19 mm
- Tổng chiều dài motor: 810 mm
Với động cơ điện Parma 37kw 50hp B5, loại mặt bích không chân đế thì cách lắp đặt là ngửa lên trên hoặc úp xuống dưới như sau:
- Tốc độ trục quay: 1400-1500 vòng/phút
- Đường kính thân: 445 mm
- Tổng chiều dài thân: 905 mm
- Đường kính vành định vị: 350 mm
- Đường kính ngoài mặt bích: 450 mm
- Đường kính trục: 60 mm
c) Motor 37kw 50hp 6 pole 3 pha chân đế
Motor 37kw 50Hp 3 pha chân đế 900-1000 vòng trục 65 như sau:
- Đường kính cốt trục: 65 mm
- Mã hàng: Y3-250M-6 37kw 6 cực điện Parma
- Tốc độ: 900 - 980 - 1000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 100 mm
- Lực momen: 15.10 Nm
- Dòng ampe định mức: 5.1 A
- Mã vòng bi trục ra mang tải (trục trước): 6314C3, mã bi phía sau đuôi motor: 6314C3
d) Động cơ 37kw 50Hp 6 cực mặt bích 900-1000 vòng
Motor 50Hp 37kw 6 cực 3 pha mặt bích 900-1000 vòng
- Tốc độ: 4 cực điện
- Đường kính trục: 65 mm
- Đường kính mặt bích: 250 mm
- Đường kính lỗ bích: 19 mm
- Tổng chiều dài motor: 925 mm

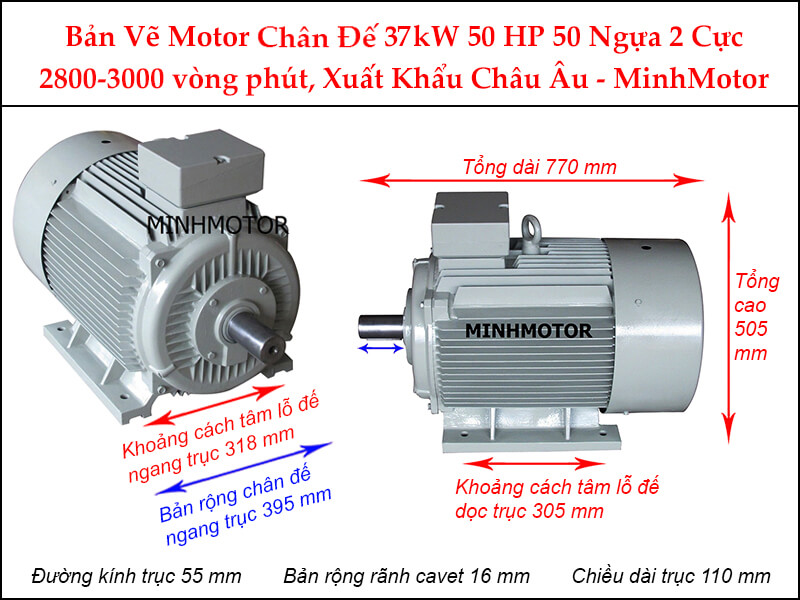

e) Motor 37kw 50Hp 2 pole 3 pha chân đế
Động cơ 50Hp 37kw 3 pha chân đế 2900-3000 vòng như sau:
- Đường kính cốt trục: 55 mm
- Mã hàng: Y3-200L2-2 37kw 2 cực điện Parma
- Tốc độ: 2950 - 2900 - 3000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 200 mm
- Lực momen: 122.30 Nm
- Dòng ampe định mức: 67.9 A
- Mã vòng bi trục ra mang tải (trục trước): 6312C3, mã bi phía sau đuôi motor: 6312C3
f) Động cơ 37kw 50hp 2 cực 3 pha bích 2900-3000 vòng
Động cơ 50Hp 37kw 3 pha mặt bích 2900-3000 vòng
- Tốc độ: 2 cực điện
- Đường kính trục: 55 mm
- Đường kính mặt bích: 400 mm
- Đường kính lỗ bích: 19 mm
- Tổng chiều dài motor: 776 mm

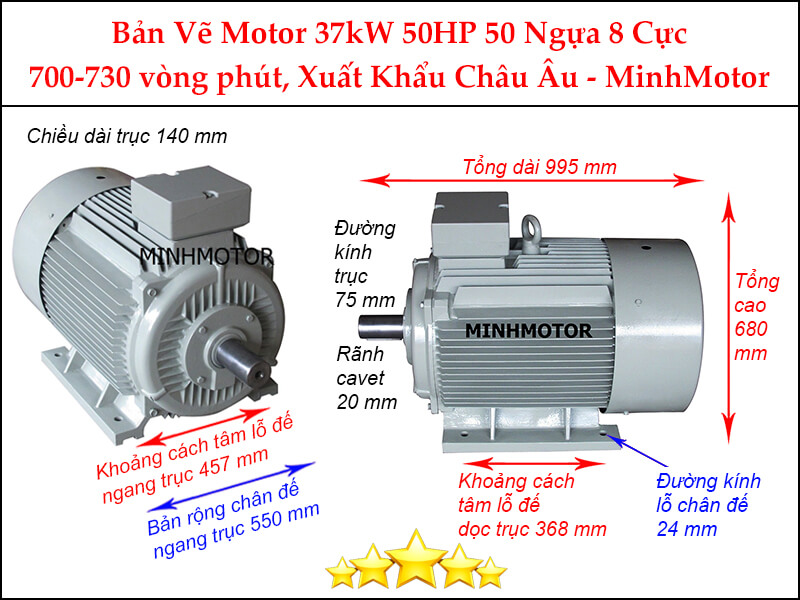

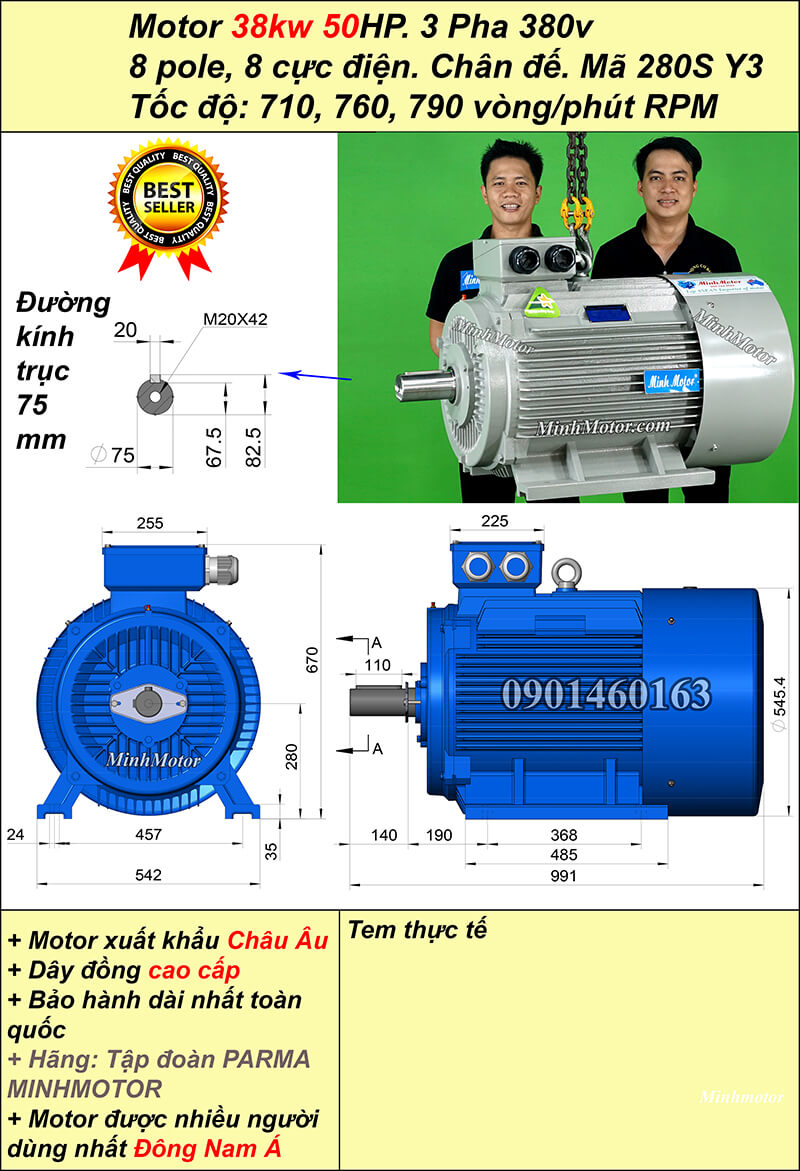

g) Motor 50hp 37kw chân đế 8 pole 700-720 vòng/phút
Motor 37kw 50hp chân đế 8 pole
- Đường kính cốt trục: 75 mm
- Mã hàng: Y3-280S-8 37kw 8 cực điện Parma
- Tốc độ: 700 - 730 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 20 mm
- Lực momen: 488.94 Nm
- Dòng ampe định mức: 78 A
- Mã vòng bi trục ra mang tải (trục trước): 6317C3, mã bi phía sau đuôi motor: 6317C3

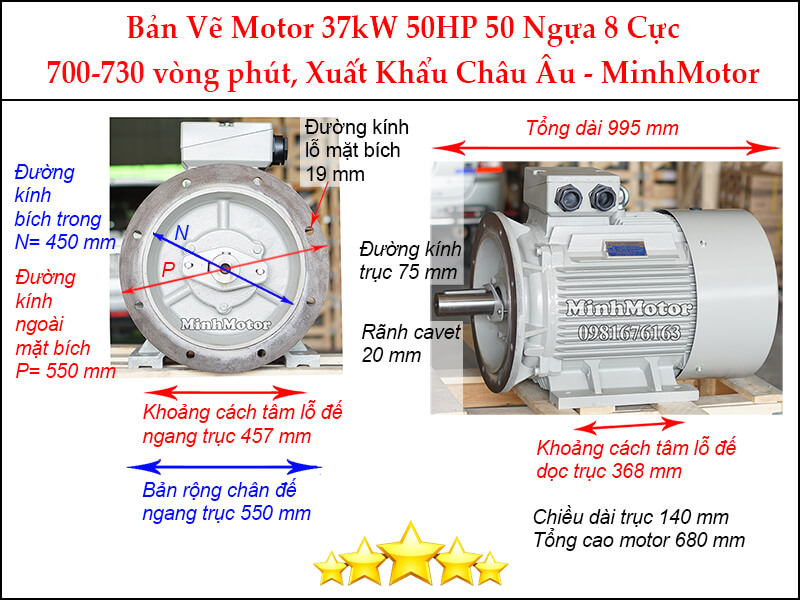

h) Motor điện 3 pha 37kw 50hp 8 cực mặt bích
Động cơ 37kw 50hp 8 pole mặt bích tốc độ 700 - 720 vòng/ phút
- Tốc độ: 8 cực điện
- Đường kính trục: 75 mm
- Đường kính mặt bích: 550 mm
- Đường kính lỗ bích: 19 mm
- Tổng chiều dài motor: 995 mm
3) Lựa chọn motor 50Hp 37kw
Motor 50Hp 37kw thương hiệu Parma là motor nhập khẩu phổ biến được khách hàng lựa chọn nhiều nhất bởi những ưu điểm sau:
- Quy trình sản xuất robot hóa tự động, nguyên vật liệu cao cấp.
- Giá cả luôn tốt nhất thị trường
- Động cơ đạt chứng chỉ chất lượng châu Âu và tiết kiệm điện.
- Chế độ bảo hành dài nhất thị trường điện cơ tới 3 năm
- Hàng luôn có sẵn số lượng lớn đủ mọi công suất.
Ngoài ra còn có động cơ điện Parma 40Hp 30kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Đặc điểm motor 37kw 50hp chân đế, mặt bích Parma
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
- Tần số điện: 50Hz, 60hz
- Cuộn dây đồng cấp F tiêu chuẩn quốc tế;
- Quạt được làm mát bằng quạt lồng sóc làm mát bừng động cơ cảm ứng 3 pha có vỏ bọc bảo vệ IP55
- Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/660v, có mô men khởi động cao và phương pháp điều khiển tốc độ tốt nên có thể vận hành tải cao tốc độ thấp hơn
- Nhiệt độ làm việc lý tưởng: lên tới 50 độ C.
- Vòng bi bạc đạn cao cấp của hãng C & U, SKF – NSK của Đức
- Quy trình kiểm định xuất xưởng kỹ càng trước khi đóng gói.
- Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001 được bộ Khoa Học VN chứng nhận
