Motor DC 12v 24v 40w

9.068 reviews

Motor 12v 40w còn gọi là motor 24v 40w, motor DC 40w hay motor 1 chiều 40w

1) Thông số motor 12v 40w 24v DC

Ký hiệu chọn mua motor DC: 4 DC 40w 24 GU 18 – 25K. Được hiểu là:

  • 40w: công suất
  • 4: là mã số 4 của motor giảm tốc DC 40w 12v 24v
  • DC: dòng điện 1 chiều
  • 25K: số lần giảm tốc độ, tỉ số truyền, ratio
  • 18: viết tắt của 1800 vòng / phút
  • 24 = 24v = 24vdc = hiệu điện thế
  • 12 = 12v = 12vdc = hiệu điện thế

Motor DC 40w khi đấu với điện áp 12v có dòng Ampe định mức là 5.2

Motor DC 40w khi đấu với điện áp 24v có dòng Ampe định mức là 2.5

2) Motor 24v 40w 12v DC

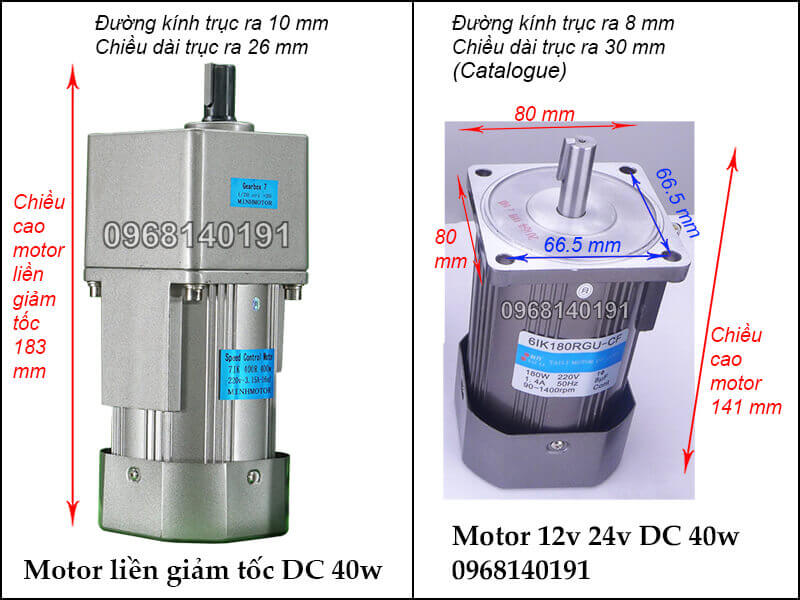

  • Đường kính cốt ra: 8 mm (trục dẹp) (Hình 1)
  • Kích thước mặt vuông motor: 80x80 mm
  • Tốc độ trục ra:
    • Nguồn điện 12v: tốc độ trục ra ~1110 vòng/phút
    • Nguồn điện 24v: tốc độ trục ra ~2360 vòng/phút
  • Mã hàng: 4DC40-12GU, 4DC40-24GU
  • Đường kính cốt trục khi gắn hộp số GN4: 15 mm (Hình 3, 4)

Motor 24v 40w 12v DC

3) Ứng dụng motor 12v 40w DC 24v

Động cơ ứng dụng trong thiết bị điện phải di chuyển trong quá trình công tác

  • Máy quay kẹo kéo,  nướng thịt, của các gánh hàng rong, máy quay kẹo bông, kẹo mạch nha,
  • Thiết bị điện Máy hút bụi ro bot, xe đạp điện,...
  • Các thiết bị cần an toàn điện như đồ chơi của trẻ em, vì hiệu điện thế nhỏ nên không bị giật điện.

4) Lựa chọn Motor DC 40w 12v, 24v giảm tốc

a) Chọn tốc độ trục ra motor DC 40w, với điện áp 12v, 1110 vòng

Tốc độ trục motor 12v:

  • Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10(vì 1110/10 = 111)
  • Trục ra là 61.6 vòng phút khi tỉ số truyền i = 18
  • Trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
  • Trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
  • Trục ra là 37 vòng phút khi tỉ số truyền i = 30
  • Trục ra là 27.75 vòng phút khi tỉ số truyền i = 40
  • Trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
  • Trục ra là 18.5 vòng phút khi tỉ số truyền i =60

b) Chọn tốc độ trục ra motor giảm tốc DC 40w 1 chiều với điện áp 24v, 2360 vòng

Tốc độ trục motor 12v 40w là:

  • Tốc độ trục ra là 236 vòng phút khi tỉ số truyền i = 10,(vì 2360/10 = 236), khi này lực momen: 2.12 Nm
  • Trục ra là 131.1 vòng phút khi tỉ số truyền i = 18, momen: 3.82 Nm
  • Trục ra là 118 vòng phút khi tỉ số truyền i = 20, momen: 4.24 Nm
  • Trục ra là 94.4 vòng phút khi tỉ số truyền i = 25, momen: 5.31 Nm
  • Trục ra là 78.7 vòng phút khi tỉ số truyền i = 30, momen: 6.37 Nm
  • Trục ra là 59 vòng phút khi tỉ số truyền i = 40, momen: 8.49 Nm
  • Trục ra là 47.2 vòng phút khi tỉ số truyền i = 50, momen: 10.6 Nm
  • Trục ra là 39.3 vòng phút khi tỉ số truyền i = 60, momen: 12.7 Nm
/ /
