Hộp Giảm Tốc Trục Vít WPX WPO Trục Vuông Góc Size 70

Hộp giảm tốc trục vít WPO size 70 trục ngửa lên và hộp giảm tốc trục vít WPX size 70 trục úp là đầu giảm tốc ứng dụng cho máy trộn nguyên liệu, máy chế biến bánh kẹo, bia rượu, máy chế biến điều, máy bẻ đai thép, máy khuấy bột gạo.

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền ratio:

  • Tốc độ trục ra khoảng 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5
  • Tốc độ trục ra 140 - 150 vòng/1 phút khi Ratio = 10
  • Tốc độ trục ra 93 - 100 vòng/1 phút khi Ratio = 15
  • Tốc độ trục ra 70 - 75 vòng/1 phút khi Ratio = 20
  • Tốc độ trục ra 56 - 60 vòng/1 phút khi Ratio = 25
  • Tốc độ trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30
  • Tốc độ trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40
  • Tốc độ trục ra 28 - 30 vòng/1 phút khi Ratio = 50
  • Tốc độ trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60

Tỉ số truyền Ratio của hộp giảm tốc trục vít WPO WPX size 70 = 10, 15, 20, 25, 30, 40, 50, 60

Trong môi trường cần thay đổi tốc độ, hộp giảm tốc úp ngửa có thể kết hợp với điều tốc cơ, tốc độ trục ra giảm thêm tới 7 lần, ratio = 70 tới 420

Tốc độ trục ra là 20 tới 3.3 vòng/1 phút.

1) Thông số hộp giảm tốc trục vít wpo size 70

thông số hộp giảm tốc trục vít wpo size 70

  • N = Tổng chiều ngang = 295 mm
  • M= Tổng chiều dọc = 156 mm
  • U = Đường kính trục vào = 18 mm, S = Đường kính trục ra = 28 mm
  • LC = Đường kính ngoài mặt bích = 200 mm, LS = Độ dài trục ra = 60 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc trục = 120 mm

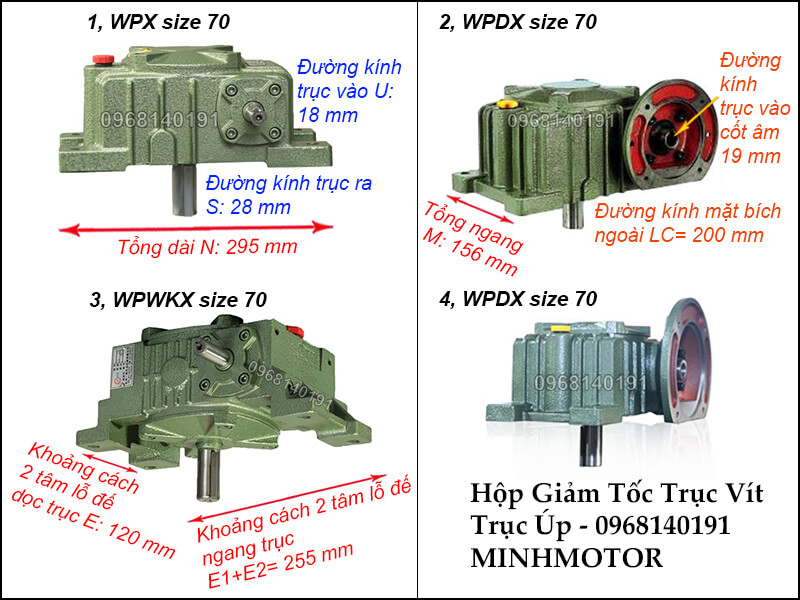

2) Bản vẽ hộp giảm tốc trục vít wpx size 70

bản vẻ hộp giảm tốc trục vít wpx size 70

  • N = Tổng dài = 295 mm, M= Tổng ngang = 156 mm
  • Đường kính trục vào cốt âm = 19 mm
  • U = Đường kính trục vào = 18 mm, S = Đường kính trục ra = 28 mm
  • LC = Đường kính ngoài mặt bích = 200 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc trục = 120 mm

3) Hộp giảm tốc tỉ số truyền cao, ngửa, úp size 70

Hộp điều tốc cơ UDL là ratio 1.17 tới 7 x ratio hộp số trục vít WPDO hoặc WPDX size 70

Khi đó ratio sẽ là 1.17 x 60 tới 7 x 60, ratio đạt 70 tới 420. Tốc độ trục ra bằng 20 tới 3.3 vòng/1 phút

hộp giảm tốc tỉ số truyền cao, ngửa, úp size 70

4) Kích thước hộp giảm tốc trục vít wpdo trục úp, wpdx trục ngửa size 70

Quý vị nhìn vào mục 3 sẽ thấy hộp giảm tốc WPWDKO phía trên. Khi cần úp như wpdx size 70 hoặc cần ngửa như wpdo size 70, người dùng chỉ cần tháo chân đế, quay 180 độ sẽ ra được kiểu lắp đặt mong muốn.

  • N = Tổng dọc đế = 305 mm, M = Tổng ngang đế = 152 mm
  • A= Tổng chiều ngang = 200 mm
  • LC = Đường kính bích = 160 mm, U = Đường kính trục vào = 14 mm, S = Đường kính trục ra = 30 mm
  • Trọng lượng = 17 kg
/ /
