Hộp giảm tốc LMW ASM

5.835 reviews

Hộp Giảm Tốc LMW hay còn gọi là hộp giảm tốc ASM. Dưới đây là các thông tin quan trọng về hộp số giảm tốc LMW hay còn gọi là hộp số ASM ASN WPDA.

1) Ứng dụng hộp giảm tốc LMW ASM

Hộp giảm tốc Đài Loan LMW ASM được sử dụng trong nhiều thiết bị như:

  • Lĩnh vực sản xuất: máy nghiền, máy ép, máy nén vật liệu, máy gia công kim loại
  • Ngành chế tạo ô tô: máy đánh bóng, máy bơm xịt, máy cắt và gia công
  • Ngành sản xuất thức ăn chăn nuôi: máy nghiền cắt phụ phẩm nông nghiệp, máy trộn nguyên liệu, đóng bánh, đóng gói,...
  • Xây dựng: máy đầm, dùi, đục, máy trộn bê tông, bơm hút hố móng bùn thải
  • Sản xuất băng chuyền, băng tải hàng hóa

2) Ưu điểm hộp số giảm tốc LMW ASM

  • LMW ASM là một trong những hộp giảm tốc Đài Loan bán chạy nhất
  • Chất lượng đã được khẳng định khi được hàng ngàn nhà máy trên thế giới sử dụng
  • Chế độ bảo hành tốt, dài nhất thị trường lên tới 2 - 3 năm
  • Công nghệ sản xuất hiện đại, chất lượng ổn định
  • Hiệu suất truyền động cao, tiết kiệm điện năng hiệu quả

3) Cấu tạo hộp số LMW ASM

Hộp giảm tốc động cơ LMW ASM bao gồm các bộ phận cấu tạo sau:

  • Vỏ bọc: là thành phần bên ngoài của hộp giảm tốc, có chức năng bảo vệ các bộ phận bên trong khỏi tác động môi trường bên ngoài và bụi bẩn.

  • Hộp số: là bộ phận chính của hộp giảm tốc, nơi xảy ra quá trình truyền động. Nó bao gồm các bánh răng, trục và vòng bi để chuyển đổi và truyền động lực lượng và mô men.

  • Trục vào: là trục mà động cơ được kết nối và truyền động đến hộp giảm tốc. Nó có thể là trục ngang hoặc trục vuông góc, phụ thuộc vào ứng dụng cụ thể.

  • Trục ra:  là trục mà lực lượng và mô men được truyền từ hộp giảm tốc đến thiết bị hoặc hệ thống cuối cùng. Trục ra cũng có thể là trục ngang hoặc trục vuông góc.

  • Hệ thống bôi trơn: đảm bảo hoạt động mượt mà và kéo dài tuổi thọ của các bộ phận chịu ma sát. Hệ thống bôi trơn có thể bao gồm các bộ phận như vòng bi, mỡ bôi trơn và các bộ lọc dầu.

  • Hệ thống làm mát: để giảm nhiệt độ hoạt động và bảo vệ các bộ phận bên trong khỏi quá nhiệt. Hệ thống làm mát có thể bao gồm các quạt, ống dẫn nhiệt và hệ thống tuần hoàn dầu.

  • Bộ truyền động: bao gồm các bộ phận như hộp số con răng, hệ thống trục và các bộ phận kết nối khác. Nó chịu trách nhiệm chuyển đổi và truyền động lực lượng và mô men từ trục vào đến trục ra.

4) Thông số kỹ thuật hộp giảm tốc LMW ASM

  • Loại hộp giảm tốc Đài Loan
  • Tỉ số truyền: 20, 10, 5, 15, 30, 40, 50, 60
  • Size (cỡ) hộp số LMW ASM ASN: 100, 60, 70, 80, 120, 135, 155, 175, 200
  • Tốc độ cốt trục ra: 56, 23, 35, 47, 50, 93,140 vòng/phút

5) Phân loại hộp giảm tốc LMW ASM

a) Hộp số LMW ASM size 70 Đài Loan

  • Đường kính trục ra: 28mm
  • Đường kính mặt bích: 200mm
  • Lắp với motor mã 80 (0.75kw -4, 0.37kw -6)

Hộp giảm tốc LMW ASM size 70

b) Hộp giảm tốc LMW ASM size 80

Kích thước kỹ thuật hộp giảm tốc motor LMW ASM size 80 như sau:

  • Đường kính cốt ra: 32mm
  • Đường kính mặt bích: 200mm
  • Gắn với motor mã 90 (1.1kw 1.5kw -4, 0.75kw -6)

Hộp số LMW ASM size 80

c) Hộp số LMW ASM size 100 Đài Loan

  • Đường kính cốt trục: 38mm
  • Đường kính mặt bích: 200mm
  • Lắp với motor mã 90 (1.1kw 1.5kw -4, 0.75kw -6)

Hộp giảm tốc LMW ASM size 100

d) Hộp giảm tốc LMW ASM size 120

  • Đường kính trục ra hộp số LMW: 45mm
  • Đường kính mặt bích: 250mm
  • Lắp với motor mã 100 (2.2kw 3kw -4, 1.5kw -6)

Hộp số LMW ASM size 120

e) Hộp số LMW ASM size 135 giá rẻ

  • Đường kính trục ra: 55mm
  • Đường kính mặt bích: 250mm
  • Dùng với motor mã 112 (4kw 3.7kw -4, 3kw -6)

Hộp giảm tốc LMW ASM size 135

f) Hộp giảm tốc LMW ASM size 155

Bản vẽ kỹ thuật hộp số động cơ LMW size 155 như sau:

  • Đường kính trục ra: 60mm
  • Đường kính mặt bích: 300mm
  • Phù hợp với motor mã 132 (5.5kw 7.5kw -4, 4kw -6)

Hộp số LMW ASM size 155

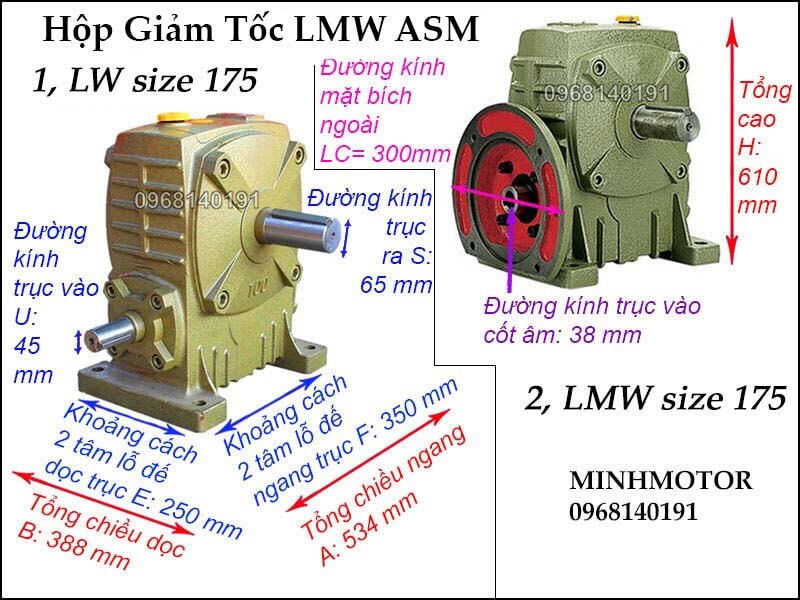

g) Hộp số ASM LMW size 175

  • Đường kính trục ra: 65mm
  • Đường kính mặt bích: 350mm
  • Lắp với motor mã 132 (7.5kw 5.5kw -4, 4kw -6)

Hộp giảm tốc LMW size 175

h) Hộp giảm tốc ASM LMW size 60

Thông số kỹ thuật hộp số motor ASM LMW size 60 :

  • Đường kính trục ra: 22mm
  • Đường kính mặt bích: 200mm
  • Lắp với motor mã 71 (0.37kw -4)

Hộp số LMW ASM size 60

BẢNG LỰC MÔ MEN XOẮN GIẢM TỐC TRỤC VÍT LWM HAY GỌI LÀ HỘP SỐ ASM ASN WPDA

Bảng lực mô men xoắn giảm tốc trục vít LWM

Các kiểu giảm tốc Đài Loan thông dụng:

Các kiểu giảm tốc Đài Loan thông dụng

Các kiểu giảm tốc Đài Loan thông dụng

Hoặc:

Kiểu hộp giảm tốc Đài Loan

Các tên thông dụng khác thường gặp:

Các tên thông dụng khác của hộp giảm tốc

6) Cách vận hành an toàn hộp giảm tốc LMW ASM

Để vận hành an toàn hộp giảm tốc LMW ASM, bạn cần tuân thủ các hướng dẫn và quy định sau:

  • Đọc và hiểu hướng dẫn sử dụng: Đọc kỹ hướng dẫn sử dụng và hướng dẫn vận hành của hộp giảm tốc trước khi vận hành. Hiểu rõ các biểu đồ, sơ đồ và hướng dẫn kỹ thuật liên quan đến hộp giảm tốc.

  • Lắp đặt đúng cách: cần lắp đặt đúng cách và theo quy trình hướng dẫn của nhà sản xuất. Đảm bảo rằng tất cả các phần tử và bộ phận kết nối được cài đặt chính xác và khóa chặt.

  • Kiểm tra trước khi vận hành: Trước khi vận hành, kiểm tra kỹ lưỡng tất cả các bộ phận, khớp nối và vết nứt có thể có. Đảm bảo rằng không có sự cố nghiêm trọng và tất cả các phần tử hoạt động bình thường.

  • Đảm bảo môi trường làm việc an toàn: Đảm bảo môi trường làm việc an toàn cho hộp giảm tốc bằng cách tuân thủ các quy định về an toàn như đảm bảo sự thông gió, ánh sáng, không gian làm việc đủ rộng và sạch sẽ.

  • Sử dụng các thiết bị bảo vệ: Sử dụng các thiết bị bảo vệ cá nhân như kính bảo hộ, găng tay, áo bảo hộ và giày bảo hộ khi làm việc với hộp giảm tốc. Điều này giúp bảo vệ an toàn cho người vận hành.

  • Bảo dưỡng định kỳ: Thực hiện bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất. Kiểm tra, làm sạch và bôi trơn hộp giảm tốc đúng cách để đảm bảo hoạt động hiệu quả và tránh sự cố.

  • Không thay đổi hoặc sửa đổi thông số an toàn hộp số LMW ASM mà không có sự hướng dẫn của nhà sản xuất

Trên đây là những thông tin quan trọng về hộp giảm tốc LMW ASM. Mời tham khảo các loại hộp giảm tốc bán chạy khác dưới đây.
