Động Cơ Băng Tải: Khái Niệm, Cấu Tạo, Phân Loại Và Cách Lựa Chọn
Động cơ băng tải là motor điện (thường là motor giảm tốc 3 pha 380V hoặc 1 pha 220V) quay rulo chủ động để kéo dây băng, chở hàng từ điểm này sang điểm khác. Chọn động cơ băng tải theo bốn con số: lực kéo của băng (tải + ma sát + độ dốc), tốc độ băng (m/phút), đường kính rulo và số giờ chạy mỗi ngày; từ đó ra công suất, tỉ số truyền và kiểu hộp số.
Băng tải PVC đóng gói, băng tải cao su chở cát đá, băng tải con lăn kho hàng đều dùng chung nguyên tắc tính này, chỉ khác hệ số ma sát và hệ số làm việc.
Nội dung
- 1) Động cơ băng tải là gì, nguyên lý hoạt động
- 2) Cấu tạo hệ truyền động băng tải
- 3) Các loại động cơ dùng cho băng tải
- 4) Các bước tính chọn động cơ cho băng tải
- 5) Điện áp, dòng điện và biến tần cho động cơ băng tải
- 6) Ứng dụng của động cơ băng tải
- 7) Ưu điểm và nhược điểm từng loại động cơ băng tải
- 8) Câu hỏi thường gặp về động cơ băng tải
1) Động cơ băng tải là gì, nguyên lý hoạt động
Băng tải là thiết bị vận chuyển liên tục các tải đơn (thùng carton, bao, hộp) hoặc vật liệu rời (đất, cát, bột, hạt, thực phẩm). Động cơ băng tải, cụ thể là motor giảm tốc, nối với rulo chủ động; rulo quay kéo dây băng nhờ ma sát giữa mặt rulo và mặt dưới dây băng.

Để đủ ma sát, rulo bị động ở đầu kia được chỉnh căng (bằng bulông tăng đơ hoặc đối trọng). Băng căng quá thì nặng motor, mòn bạc đạn rulo; chùng quá thì băng trượt trên rulo, chạy giật. Dưới mặt băng có con lăn đỡ hoặc tấm trượt để băng không võng khi chở nặng.

2) Cấu tạo hệ truyền động băng tải
- Động cơ giảm tốc (motor + hộp số) và khớp nối hoặc nhông xích nối với rulo chủ động.
- Rulo chủ động, rulo bị động, rulo căng băng, bộ con lăn đỡ hoặc tấm trượt.
- Dây băng: PVC, PU, cao su bố vải, lưới inox, xích nhựa module.
- Khung băng tải: nhôm định hình, thép sơn tĩnh điện, inox.
- Tủ điện: CB, khởi động từ, rơ le nhiệt, biến tần hoặc bộ điều tốc, nút dừng khẩn cấp.

3) Các loại động cơ dùng cho băng tải

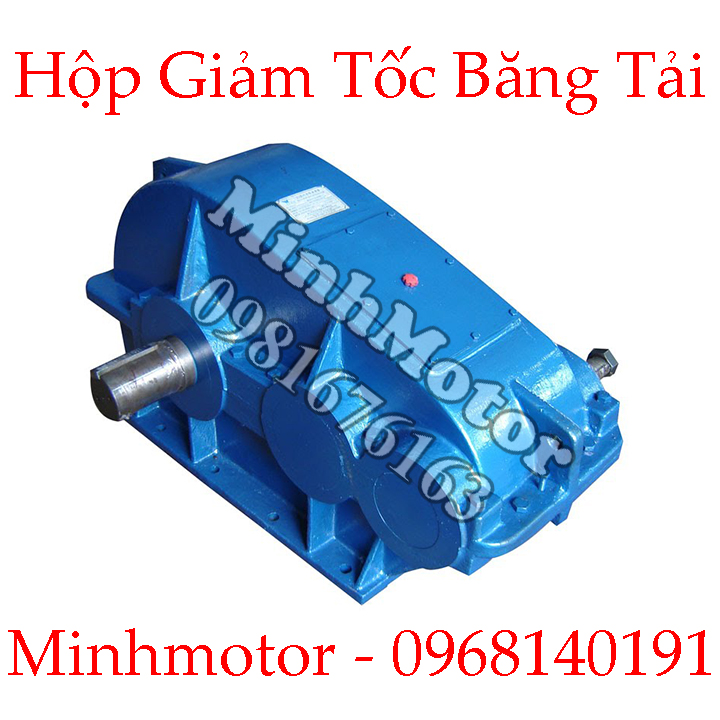

a) Motor giảm tốc bánh răng chân đế, mặt bích
Phổ biến nhất cho băng tải nhẹ và trung bình. Motor 3 pha 380V hoặc 1 pha 220V, 4 cực (4 pole) là chủ đạo, sau đó mới tới 6 cực, 8 cực khi cần tốc độ trục ra thấp. Bản 1 pha có mã chân đế GHC, mặt bích GVC; bản 3 pha tương ứng GH, GV.

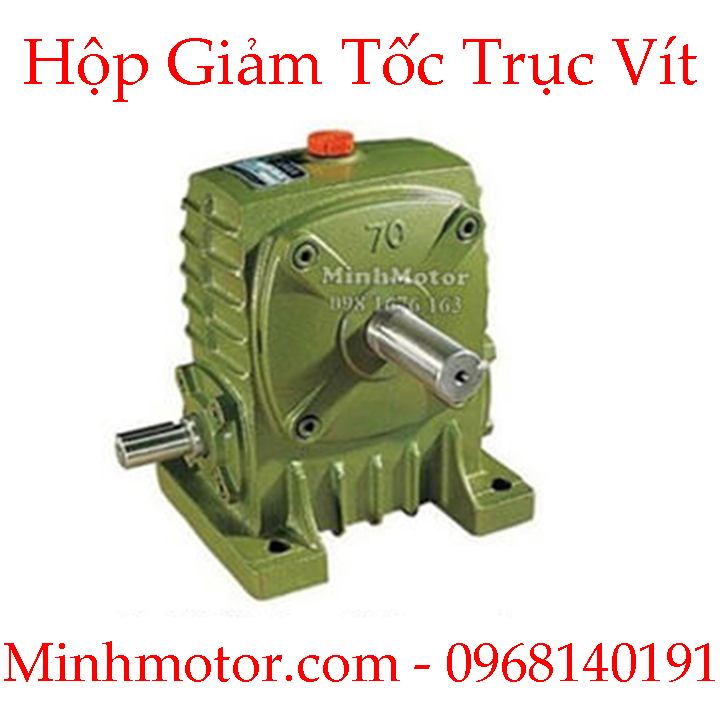

b) Motor giảm tốc trục vít WP, NMRV
Trục ra vuông góc, gắn được sát thành băng tải, tỉ số truyền lớn trong một cấp (5–100). Hiệu suất thấp hơn hộp bánh răng khi tỉ số lớn. Hộp giảm tốc NMRV vỏ nhôm hay đi với băng tải nhôm định hình.


c) Motor giảm tốc mini 1 pha IKR
Công suất 6–250W, có bộ điều tốc đi kèm, dùng cho băng chuyền đóng gói, băng tải mini trong xưởng điện tử, thực phẩm. Xem thêm động cơ giảm tốc mini để so dải tốc độ.
d) Motor tang trống (drum motor)
Motor và hộp số nằm gọn trong lòng rulo chủ động, kín nước, hợp băng tải thực phẩm, thủy sản cần rửa xịt. Giá cao hơn nhưng không lộ khớp nối, nhông xích.
e) Motor servo, motor bước
Dùng cho băng tải cần dừng đúng vị trí: băng chia hàng, băng cấp phôi cho máy in, máy dán nhãn, máy kiểm tra bằng camera. Công suất thường dưới 2kW.
f) Phân loại theo công suất và tốc độ
- Công suất nhỏ 0,1–0,75kW: băng tải PVC đóng gói, băng tải chuyền lắp ráp.
- Công suất trung bình 0,75–7,5kW: băng tải cao su chở bao, băng tải xích, băng tải nghiêng.
- Công suất lớn trên 7,5kW: băng tải mỏ, xi măng, cảng, nhà máy phân bón.
- Tốc độ băng phổ biến: 5–30m/phút cho băng đóng gói, 60–150m/phút cho băng tải vật liệu rời.
4) Các bước tính chọn động cơ cho băng tải
a) Bước 1: Xác định tải và hệ số ma sát
Lấy khối lượng hàng nằm trên băng cùng lúc (không phải tổng hàng chở trong ngày) cộng khối lượng dây băng. Hệ số ma sát μ: băng trượt trên tấm đỡ khoảng 0,3–0,5; băng chạy trên con lăn khoảng 0,03–0,05; băng tải con lăn truyền động khoảng 0,05–0,1.

b) Bước 2: Tính lực kéo và công suất
Băng ngang: F = μ × m × g. Băng nghiêng góc α: F = m × g × (μ × cosα + sinα). Công suất P = F × v / η, với v tính bằng m/s, η là hiệu suất hộp số và bộ truyền.
Ví dụ: băng tải PVC ngang, hàng trên băng 200kg, dây băng 30kg, băng trượt trên tấm thép μ = 0,35, tốc độ 15m/phút (0,25m/s), hộp số bánh răng và nhông xích η ≈ 0,85. F = 0,35 × 230 × 9,81 ≈ 790N. P = 790 × 0,25 / 0,85 ≈ 232W. Nhân hệ số làm việc 1,5 cho khởi động đầy tải, chạy 8 giờ/ngày: khoảng 350W, chọn motor 0,37kW.
c) Bước 3: Tính tốc độ rulo và tỉ số truyền
Tốc độ rulo n = v / (π × D). Rulo D = 100mm: n = 15 / (3,14 × 0,1) ≈ 48 vòng/phút. Motor 4 cực khoảng 1400 vòng/phút, tỉ số truyền i ≈ 1400 / 48 ≈ 29, chọn hộp số i = 30.
d) Bước 4: Kiểm tra momen trục ra
Momen cần ở rulo: T = F × D / 2 = 790 × 0,05 ≈ 40Nm; nhân hệ số 1,5 là 60Nm. Motor giảm tốc 0,37kW 4 cực, i = 30 cho momen trục ra khoảng 9550 × 0,37 × 0,9 / 47 ≈ 68Nm, đạt yêu cầu.
e) Bước 5: Chọn kiểu hộp số, chế độ làm việc
Chạy 16–24 giờ/ngày, khởi động dừng nhiều lần hoặc tải va đập thì tăng hệ số làm việc lên 1,5–2. Không gian hẹp chọn trục ra vuông góc (trục vít hoặc bánh răng côn); cần tiết kiệm điện cho băng chạy liên tục thì ưu tiên hộp bánh răng hiệu suất cao.

5) Điện áp, dòng điện và biến tần cho động cơ băng tải
Dòng điện tham khảo của motor giảm tốc 4 cực theo công suất:
| Công suất motor | Dòng điện 3 pha 380V | Dòng điện 1 pha 220V | Biến tần tham khảo |
| 0,2kW | khoảng 0,6–0,8A | khoảng 1,6–2A | 0,4kW |
| 0,4kW (0,37kW) | khoảng 1–1,2A | khoảng 2,8–3,5A | 0,75kW |
| 0,75kW | khoảng 1,9–2,1A | khoảng 5–6A | 0,75–1,5kW |
| 1,5kW | khoảng 3,4–3,7A | khoảng 9,5–11A | 1,5–2,2kW |
| 2,2kW | khoảng 4,8–5,2A | khoảng 14–16A | 2,2–3,7kW |
| 3,7kW | khoảng 7,8–8,5A | khoảng 22–25A | 3,7–5,5kW |
| 5,5kW | khoảng 11–12A | — | 5,5–7,5kW |
| 7,5kW | khoảng 15–15,6A | — | 7,5–11kW |
- Băng tải là tải momen không đổi: biến tần chọn chế độ tải nặng hoặc lớn hơn 1 cấp nếu khởi động đầy hàng.
- Motor 1 pha trên thị trường thường tới 7,5kW, nhưng băng tải từ 2,2kW trở lên phần lớn dùng 3 pha.
- Biến tần vào 1 pha 220V ra 3 pha 220V chạy được motor 3 pha đấu tam giác tới khoảng 2,2kW cho xưởng chỉ có điện 1 pha.
- Chạy dưới khoảng 20Hz thời gian dài, motor tự quạt mát nóng hơn; cần thêm quạt cưỡng bức hoặc đổi tỉ số hộp số.
6) Ứng dụng của động cơ băng tải
- Motor giảm tốc cho băng tải PVC đóng gói, băng chuyền đóng thùng carton, băng chuyền chiết rót.
- Động cơ băng tải cao su chở cát, đá, than, phân bón, lúa gạo, cám.
- Motor băng tải nghiêng, băng tải gầu nâng hạt, băng tải xoắn ốc tải bột.
- Động cơ băng tải con lăn cho kho hàng, bưu cục, trung tâm phân loại bưu kiện.
- Motor tang trống inox cho băng tải thực phẩm, thủy sản, chế biến gà vịt.
- Motor giảm tốc 1 pha 220V cho băng tải mini, băng tải gia đình, băng tải xưởng nhỏ chỉ có điện 1 pha.
- Servo, motor bước cho băng tải định vị trong máy in, máy dán nhãn, dây chuyền kiểm tra bằng camera.
7) Ưu điểm và nhược điểm từng loại động cơ băng tải
| Loại động cơ | Ưu điểm | Nhược điểm |
| Motor giảm tốc bánh răng (GH, GV, GHC, GVC) | Hiệu suất cao, bền, giá hợp lý, nhiều tỉ số truyền | Trục ra thẳng, chiếm chỗ theo chiều dài |
| Motor giảm tốc trục vít WP, NMRV | Trục ra vuông góc, gọn, tỉ số lớn trong một cấp, chạy êm | Hiệu suất thấp khi tỉ số lớn, nóng hơn, bánh vít đồng mòn theo thời gian |
| Motor giảm tốc mini IKR có điều tốc | Nhỏ gọn, điều tốc sẵn, cắm điện 220V là chạy | Công suất nhỏ, dải điều tốc hẹp hơn biến tần |
| Motor tang trống | Kín nước, vệ sinh dễ, không lộ bộ truyền | Giá cao, sửa chữa phức tạp |
| Servo, motor bước | Định vị chính xác, đáp ứng nhanh | Giá cao, cần bộ điều khiển và lập trình |
8) Câu hỏi thường gặp về động cơ băng tải
a) Người sắp mua động cơ băng tải cần hỏi gì, xác minh gì
- Cần đưa thông số gì để người bán chọn đúng motor băng tải? Khối lượng hàng nằm trên băng cùng lúc, chiều dài và bề rộng băng, loại dây băng, băng chạy trên tấm trượt hay con lăn, góc nghiêng, tốc độ băng (m/phút), đường kính rulo, số giờ chạy mỗi ngày và nguồn điện 1 pha hay 3 pha. Thiếu đường kính rulo thì không tính được tỉ số truyền.
- Đọc tem motor giảm tốc để đối chiếu thế nào? Tem cần có công suất (kW), điện áp, dòng điện (A), số cực hoặc tốc độ motor, tỉ số truyền i và tốc độ trục ra. Lấy 1400 chia i (với motor 4 cực) phải ra gần đúng tốc độ trục ra trên tem; lệch nhiều là tem không khớp hộp số.
- Làm sao nhận ra motor giảm tốc không đúng như quảng cáo? Cầm thử thấy nhẹ bất thường so với cùng công suất, vỏ hộp số mỏng, cốt trục ra nhỏ hơn hàng cùng size, quay tay trục ra thấy rơ lớn. Đo dòng không tải: motor 0,75kW 380V mà dòng không tải đã sát 2A là motor yếu hoặc quấn lại.
- Chọn dư công suất bao nhiêu là vừa? Lấy công suất tính toán nhân hệ số làm việc: 1,2–1,3 cho băng tải nhẹ, chạy 8 giờ; 1,5 cho băng khởi động đầy tải; 1,75–2 cho băng tải vật liệu rời chạy 24 giờ, có va đập. Dư quá nhiều thì motor chạy non tải, cosφ thấp, tốn tiền mua ban đầu.
- Giá động cơ băng tải khoảng bao nhiêu? Theo giá trung bình thị trường Việt Nam: motor giảm tốc mini 1 pha 90–200W kèm điều tốc khoảng 1,2–2,5 triệu đồng; motor giảm tốc 4 cực 0,37–0,75kW khoảng 2,5–5 triệu; 1,5–2,2kW khoảng 5–10 triệu; motor tang trống cùng công suất cao hơn khoảng 2–3 lần.
b) Người đã mua: lắp động cơ băng tải cho đúng, dùng cho tối ưu
- Lắp motor giảm tốc vào băng tải cần chú ý gì? Trục ra hộp số và trục rulo thẳng hàng, lệch dưới khoảng 0,1–0,2mm khi dùng khớp nối; dùng nhông xích thì hai nhông cùng mặt phẳng, xích võng khoảng 2% khoảng cách tâm. Bắt chân đế lên khung có tấm đệm phẳng, siết đều bulông.
- Đấu điện và chạy thử thế nào? Motor 3 pha tem 220/380V chạy nguồn 380V thì đấu sao. Cấp điện qua CB và rơ le nhiệt chỉnh bằng dòng tem. Chạy thử không tải xem chiều quay, đảo hai pha nếu ngược; sau đó cho tải dần, đo dòng không vượt dòng tem.
- Căng băng bao nhiêu là đủ? Căng tới khi băng không trượt trên rulo lúc khởi động đầy tải là đủ. Hai bên tăng đơ chỉnh đều để băng chạy giữa, băng lệch về bên nào thì nới bên đối diện hoặc căng thêm bên đó tùy cách bố trí.
- Cài biến tần cho băng tải để bền và tiết kiệm điện? Thời gian tăng tốc 3–5 giây cho băng đầy hàng để không giật, tần số thấp nhất khoảng 15–20Hz, cài bảo vệ quá tải theo dòng tem motor. Băng chạy rỗng nhiều giờ thì dùng cảm biến hàng để dừng băng khi không có hàng.
- Dầu hộp số thay khi nào? Hộp số bánh răng mới thay dầu lần đầu sau khoảng 300–500 giờ chạy rà, sau đó khoảng 4000–5000 giờ; hộp trục vít thay sớm hơn vì bánh vít đồng mòn ra mạt. Hộp số mini bôi mỡ kín thường không cần thay.
c) Các lỗi người dùng thường mắc với động cơ băng tải và cách chỉnh sửa
- Lỗi 1: Tính tải theo tổng hàng trong ngày, chọn motor quá to. Triệu chứng: motor chạy mát, dòng chỉ 30–40% tem, tiền điện và tiền mua cao. Cách sửa: tính lại theo khối lượng hàng nằm trên băng cùng lúc; nếu đã lắp rồi thì vẫn chạy được, lần thay sau chọn motor nhỏ hơn hoặc dùng biến tần.
- Lỗi 2: Chọn sai tỉ số truyền, băng chạy nhanh hoặc chậm hơn cần. Triệu chứng: tốc độ băng đo được lệch xa yêu cầu. Cách sửa: tính lại n = v / (π × D), đổi tỉ số nhông xích giữa hộp số và rulo, hoặc dùng biến tần chỉnh trong khoảng 35–60Hz.
- Lỗi 3: Băng trượt trên rulo khi khởi động đầy tải. Triệu chứng: motor quay, rulo quay nhưng băng đứng hoặc giật. Cách sửa: căng băng thêm, bọc cao su gai mặt rulo chủ động, tăng thời gian tăng tốc trên biến tần.
- Lỗi 4: Băng chạy lệch, cạ khung, rách mép. Triệu chứng: băng dạt về một bên, mép băng xơ. Cách sửa: kiểm tra rulo vuông góc với khung bằng cách đo chéo, chỉnh tăng đơ hai bên, vệ sinh mặt rulo bị bám bột, kiểm tra mối nối băng có thẳng.
- Lỗi 5: Hộp số nóng, kêu, chảy dầu sau vài tháng. Triệu chứng: vỏ hộp số trên khoảng 80°C, tiếng rít, dầu rỉ ở phớt. Cách sửa: kiểm tra mức dầu, thay đúng loại dầu bánh răng, căn lại thẳng hàng khớp nối, giảm độ căng xích; phớt rách thì thay phớt.
d) Dành cho sinh viên cơ điện mới vào ngành: nên tìm hiểu gì trước về động cơ băng tải
- Khái niệm nào cần nắm trước? Lực ma sát và hệ số ma sát, momen xoắn, công suất, vận tốc dài và vận tốc góc, tỉ số truyền, hiệu suất bộ truyền, hệ số làm việc (service factor), dòng định mức, cấp bảo vệ IP54, IP55 cho môi trường bụi ẩm.
- Nên học sản phẩm nào trước? Bắt đầu từ motor điện 3 pha rotor lồng sóc, rồi hộp giảm tốc bánh răng trụ, rồi hộp trục vít, bộ truyền xích, sau đó mới tới biến tần và servo. Băng tải là bài tập tổng hợp tốt nhất để ghép các phần này.
- Thứ tự học tính toán băng tải hợp lý thế nào? Tính băng ngang trên tấm trượt → băng ngang trên con lăn → băng nghiêng → băng tải vật liệu rời theo năng suất (tấn/giờ). Mỗi bước đều quy về F, P, n, i và T như ví dụ ở mục 4.
- Làm sao tự kiểm chứng bằng dụng cụ đo? Đo tốc độ băng bằng cách đánh dấu băng và bấm giờ trên 5m chiều dài, đo dòng motor khi băng rỗng và khi đầy hàng. Hiệu hai giá trị dòng cho thấy phần công suất thật sự dùng để kéo hàng, so với kết quả tính lý thuyết.
- Nên đọc thêm bài nền tảng nào? Đọc thêm bài momen xoắn và công thức tính momen motor và cấu tạo hộp giảm tốc trước khi tự làm bảng tính băng tải.
