Motor Điện 3 Pha 75Hp 55Kw Parma

7.317 reviews

Motor 55kw 75hp hay động cơ 55kw còn gọi là động cơ điện 3 pha 75Hp 55kw 75 ngựa là loại công suất trung bình, có ứng dụng trong bơm ly tâm công suất lớn, máy đánh bóng sàn.

Tốc độ thông dụng của motor điện 3 pha 75Hp 55kw gồm có:

  • 4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút
  • 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút
  • 6 pole, 6 cực điện, trục quay 900-1000 vòng/phút

Ngoài ra còn có động cơ điện 75Hp 55kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.

Đặc điểm motor điện 3 pha 75Hp 55kw Parma

  • Tần số điện: 50Hz, 60hz
  • Cuộn dây đồng cấp F tiêu chuẩn quốc tế;
  • Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
  • Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
  • Quạt được làm mát bằng quạt lồng sóc làm mát bừng động cơ cảm ứng 3 pha có vỏ bọc bảo vệ IP55
  • Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/660v
  • Vòng bi bạc đạn cao cấp của hãng C & U, SKF – NSK nhập chính hãng
  • Dây quấn 100% dây đồng chịu được nhiệt độ cao
  • Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
  • Tiêu chuẩn chất lượng quốc tế ISO 9001

1) Thông số motor 55kw 75hp 3 pha chân đế, 2 Pole

Bản vẽ motor chân đế 55kW 75Hp 75 Ngựa 2 cực

Motor điện 3 pha 75Hp 55kw chân đế, 2 Pole như sau:

  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Khoảng cách giữa 2 tâm lỗ chân đế dọc trục: 349 mm
  • Khoảng cách giữa 2 tâm lỗ chân đế ngang trục: 406 mm
  • Tổng chiều dài thân motor điện: 920 mm
  • Tổng chiều cao thân: 615mm
  •  Đường kính trục: 60mm; chiều dài trục: 140 mm
  • Cường độ dòng điện: 99.8 (A) khi đấu tam giác, khi đấu sao là 57.5 (A)
  • Motor 55kw 75Hp 2pole mã vỏ: 250M. Mã vòng bi trục ra mang tải (trục trước): 6314C3, mã bi phía sau đuôi motor: 6314C3

2) Kích thước motor 55kw 75hp 3 pha mặt bích, 2 Pole

Bản vẽ motor mặt bích 55kW 75Hp 75 Ngựa 2 cực

Động cơ điện 3 pha 75Hp 55kw mặt bích, 2 Pole như hình:

  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Đường kính ngoài mặt bích: 550 mm
  • Đường kính trục: 60 mm
  • Bản rộng rãnh cavet: 18 mm

3) Bản vẽ motor 55kw 75hp 380v chân đế, 4 Pole

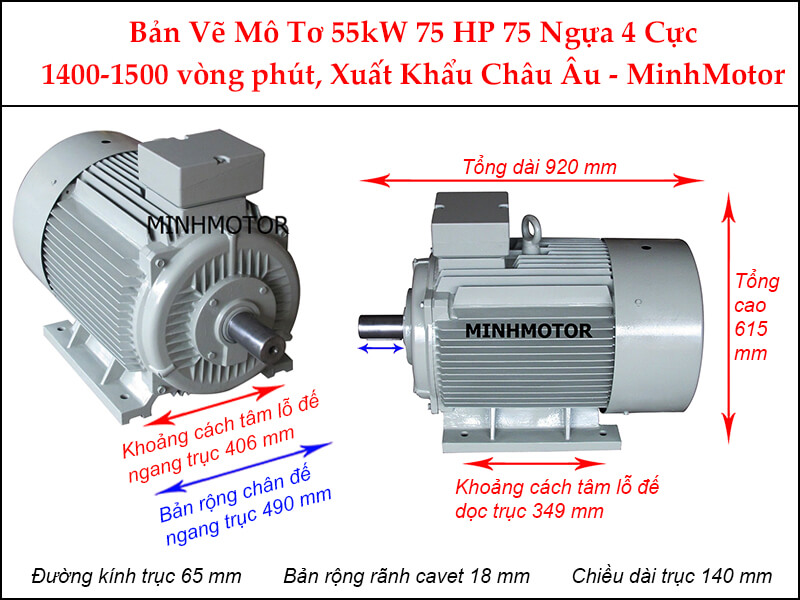

Bản vẽ motor chân đế 55kW 75Hp 75 Ngựa 4 cực

Motor 55kw 75hp 3 pha chân đế, 4 Pole trục 65 dưới đây:

  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Khoảng cách giữa 2 tâm lỗ chân đế dọc trục: 349 mm
  • Khoảng cách giữa 2 tâm lỗ chân đế ngang trục: 406 mm
  • Tổng chiều dài thân: 920 mm
  • Tổng chiều cao thân: 615 mm
  • Đường kính trục: 65mm; chiều dài trục: 140 mm
  • Cường độ dòng điện: đấu điện kiểu sao 59.5 (A), đấu điện kiểu tam giác là 103 (A)
  • Motor 55kw 75Hp 4pole mã vỏ: 250M. Mã vòng bi trục ra mang tải (trục trước): 6314C3, mã bi phía sau đuôi motor: 6314C3

4) Bản vẽ motor 75Hp 55kw mặt bích, 4 Pole

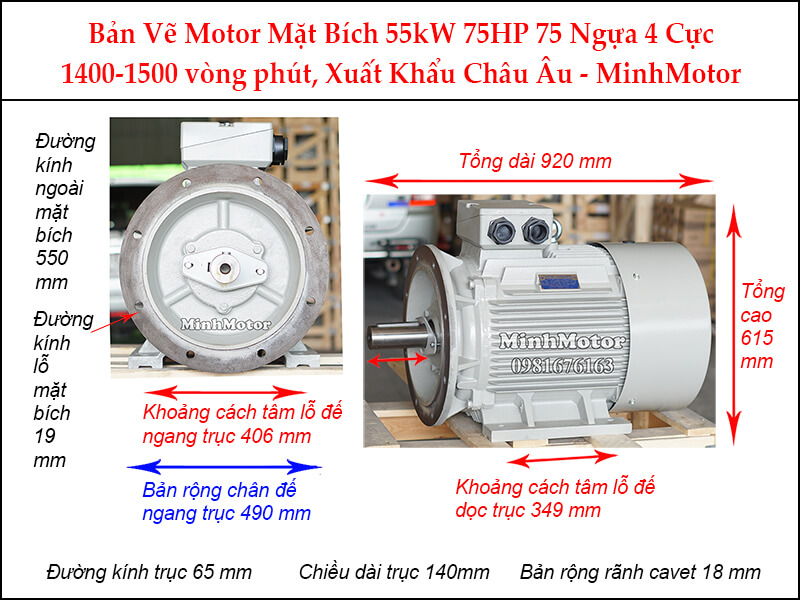

Bản vẽ motor mặt bích 55kW 75Hp 75 Ngựa 4 cực

Motor 55kw 75hp 3 pha mặt bích, 4 Pole thông số như sau:

  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Đường kính ngoài mặt bích: 550 mm
  • Đường kính trục: 65 mm
  • Bản rộng rãnh cavet: 18 mm

Với động cơ điện Parma 55kw 75hp B5, loại mặt bích không chân đế thì cách lắp đặt là ngửa lên trên hoặc úp xuống dưới như sau:

motor mặt bích úp ngửa 55Kw 75Hp 4 cực, B5

  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Đường kính thân: 485 mm
  • Tổng chiều dài thân: 1015 mm
  • Đường kính vành định vị: 450 mm
  • Đường kính ngoài mặt bích: 550 mm
  • Đường kính trục: 65 mm
  • Chiều dài trục: 140 mm
  • Bản rộng rãnh cavet: 18 mm

5) Kích thước motor 75Hp 55kw 3 pha chân đế, 6 Pole

Bản vẽ motor chân đế 55kW 75Hp 75 Ngựa 6 cực

Motor 75Hp 55kw 3 pha chân đế, 6 Pole sau đây:

  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Khoảng cách giữa 2 tâm lỗ chân đế dọc trục: 419 mm
  • Khoảng cách giữa 2 tâm lỗ chân đế ngang trục: 457 mm
  • Tổng chiều dài thân motor điện: 1045 mm
  • Tổng chiều cao thân motor điện: 680 mm
  • Đường kính trục: 75mm; chiều dài trục: 140 mm
  • Cường độ dòng điện khi đấu sao 60.3 (A), khi đấu tam giác là: 105 (A)
  • Motor 55kw 75Hp 6pole mã vỏ: 280M. Mã vòng bi trục ra mang tải (trục trước): 6317C3, mã bi phía sau đuôi motor: 6317C3

6) Kích thước motor 75Hp 55kw 3 pha mặt bích, 6 Pole

Bản vẽ motor mặt bích 55kW 75Hp 75 Ngựa 6 cực

Motor 75Hp 55kw 3 pha mặt bích, 6 Pole dưới đây:

  • Tốc độ trục quay: 1400-1500 vòng/phút
  • Đường kính ngoài mặt bích: 550 mm
  • Đường kính trục: 75 mm
  • Bản rộng rãnh cavet: 20 mm

7) Động cơ 55kw 75hp 380v, 8 Pole chân đế

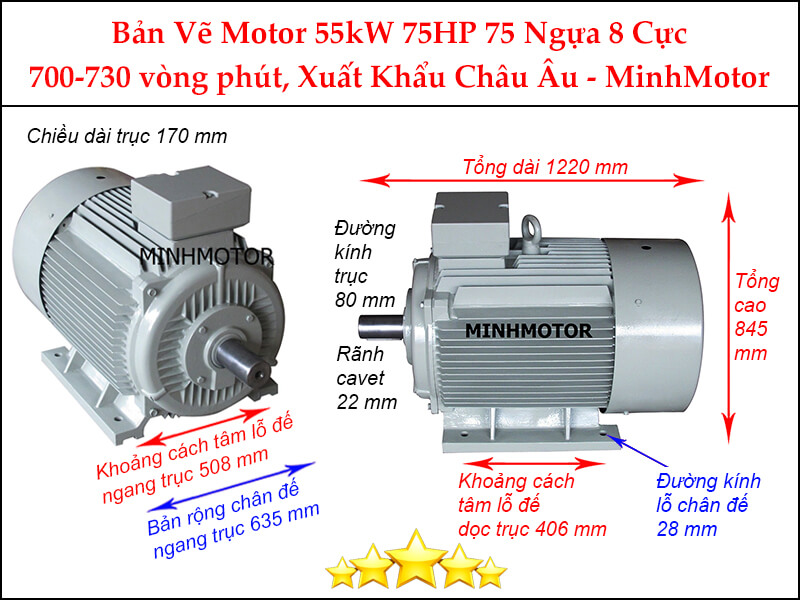

Kích thước motor điện 3 pha 75hp 55kw, 8 Pole

  • Mã vỏ khung: 315S, Tốc độ trục quay: 700 - 740 vòng/phút
  • Tổng cao: 845 mm, Tổng dài: 1220 mm
  • Đường kính trục: 80 mm, Chiều dài trục: 170 mm
  • Bản rộng rãnh Cavet: 22 mm
  • Khoảng cách tâm 2 lỗ đế dọc trục: 406 mm
  • Dòng điện định mức: 111 A
  • Motor 55kw 75Hp 8pole mã vỏ: 315S. Mã vòng bi trục ra mang tải (trục trước): 6319C3, mã bi phía sau đuôi motor: NU319C3

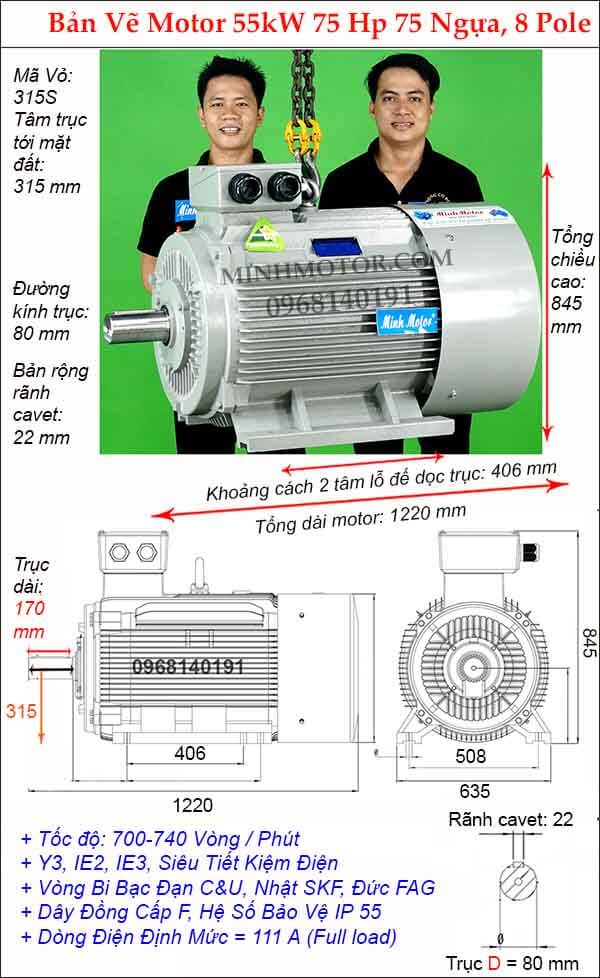

Động cơ 55kw 75hp 3 pha 8 pole chân đế

Motor điện 75Hp 55kw 8 pole chân đế

8) Động cơ 55kw 75hp 3 pha, 8 Pole mặt bích

Động cơ 75Hp 55kw 3 pha 8 pole mặt bích

Motor điện 75Hp 55kw 8 pole mặt bích

Lựa chọn motor điện 3 pha 75Hp 55kw

Động cơ 55kw 75hp 3 pha thương hiệu Parma là motor nhập khẩu phổ biến được rất nhiều khách hàng lựa chọn bởi những ưu điểm sau:

  • Rotor được đúc bằng máy đúc áp lực cao, gia công tự động hóa hiện đại.
  • Giá cả rẻ nhất thị trường
  • Động cơ tiết kiệm điện đạt chứng chỉ chất lượng châu Âu
  • Tiết kiệm điện năng, hiệu suất cao làm việc lâu dài ổn định
/ /
