Máy bơm ly tâm 15Hp 11kW 3 pha 380V, motor 2 cực 2900 vòng/phút, dòng khoảng 20,7 A, lưu lượng 9–180 m³/h, cột áp 14,6–74,6 m, đầu gang CM, đầu inox 3M và trục đứng ISG.
Máy bơm ly tâm 15Hp 11kW (máy bơm nước ly tâm 15 ngựa 3 pha) là bơm ly tâm một tầng cánh chạy motor 11kW 2 cực, điện áp 3 pha 380V, tốc độ khoảng 2900 vòng/phút, đầu bơm gang hoặc inox. Tùy mã, lưu lượng từ khoảng 9 đến 180 m³/h, cột áp từ khoảng 14,6 đến 74,6 m.
Mã đầu gang liền trục: CM40-250B, CM50-200B, CM65-160B, CM80-160D (ống hút – xả từ 76/49 mm tới 114/90 mm). Đầu inox: 3M 40-250, 3M 50-200, 3M 65-160, 3M 80-160. Trục đứng: ISG 65-200B, ISG 80-160IA, ISG 100-160A, dòng định mức khoảng 20,7 A.
Mục lục
Máy bơm ly tâm 11kW (15hp) có cấu tạo gồm các thành phần sau:
Động cơ: Động cơ chịu trách nhiệm cung cấp công suất và quay đều cho máy bơm. Trong trường hợp này, động cơ có công suất 11kW (15hp) để đảm bảo hoạt động hiệu quả của máy bơm.
Trục quay: Trục quay kết nối động cơ và bộ phận bơm. Nó chịu trách nhiệm truyền động quay từ động cơ đến bộ phận bơm.
Bộ phận bơm: Bộ phận bơm là phần chịu trách nhiệm tạo lực ly tâm và đẩy nước ra khỏi máy bơm. Bộ phận bơm bao gồm các thành phần như cánh quạt, vỏ bơm và bánh bơm.
Vỏ bơm: Vỏ bơm là một thành phần chứa các bộ phận bơm bên trong. Nó có nhiệm vụ hướng dẫn luồng chảy nước và duy trì sự ổn định của máy bơm.
Cánh quạt: Cánh quạt nằm trong bộ phận bơm và chịu trách nhiệm tạo lực ly tâm khi quay. Cánh quạt đẩy nước ra khỏi máy bơm thông qua cấu trúc vòng xoáy.
Hệ thống ổn định: Máy bơm ly tâm thường có hệ thống ổn định, bao gồm vòng đệm, trục đỡ và bạc đạn, để giữ cho trục quay và các bộ phận bơm ổn định và hoạt động một cách chính xác.
Hệ thống xả và van điều chỉnh: Máy bơm ly tâm thường có hệ thống xả để đẩy nước ra khỏi máy bơm thông qua ống xả. Ngoài ra, máy bơm có thể được trang bị van điều chỉnh để điều chỉnh lưu lượng và áp suất nước theo nhu cầu sử dụng.
Nguyên lý hoạt động của máy bơm ly tâm 15 ngựa (15hp) dựa trên hiện tượng lực ly tâm. Dưới đây là mô tả quá trình hoạt động của máy bơm ly tâm:
Hút nước: Ban đầu, máy bơm sử dụng cánh quạt hoặc cánh bơm để hút nước vào từ nguồn nước thông qua van hút. Khi cánh quạt quay, nước được hút vào và tạo ra một áp suất thấp trong khu vực hút.
Ly tâm: Khi nước được hút vào máy bơm, lực ly tâm được tạo ra khi cánh quạt quay. Cánh quạt chuyển động nhanh tạo ra một lực ly tâm mạnh, đẩy nước ra khỏi máy bơm.
Đẩy nước: Áp suất nước tăng lên trong khu vực đẩy khi nước bị đẩy ra khỏi máy bơm thông qua van xả và ống dẫn. Lực ly tâm kết hợp với áp suất nước tạo ra đủ sức mạnh để vận chuyển nước từ nguồn đến điểm đích cần cấp nước.
Quá trình này diễn ra liên tục khi máy bơm hoạt động, tạo ra một luồng nước liên tục từ nguồn nước đến điểm đích. Máy bơm ly tâm 15hp có công suất lớn hơn, cho phép nó vận chuyển lượng nước lớn và xử lý các ứng dụng yêu cầu công suất cao.
Các mã bơm thông dụng: 3M 40-250, 3M50-200, 3M65-160 và 3M80-160
Sau đây là bản vẽ Máy bơm ly tâm inox mã bơm 3M 50-200/11
Đường kính ống hút ( xả ): 76 (60) mm
Video máy bơm ly tâm đầu inox cùng dòng 3M (bản 7.5kW 10Hp)
Bơm ly tâm 11kw trục đứng hay còn gọi là bơm lùa, bơm đứng các đường kính ống hút/xả thường dùng: 65mm, 80mm, 100mm
Loại 1: Bơm ly tâm 15hp mã ISG 65 - 200B
Loại 2: Bơm ly tâm 11kw mã ISG 80 - 160IA
Loại 3: Bơm ly tâm 11kw mã ISG 100 - 160A
Tùy thuộc vào việc bơm nước ở vị trí cao hay thấp để lựa chọn máy bơm nước phù hợp. Bơm ở nơi càng cao thì càng được ít nước hơn là những nơi dưới thấp.
Để chọn máy bơm nước ly tâm có công suất 15Hp (11kW), bạn có thể tham khảo các yếu tố sau đây:
Lưu lượng nước: Xác định lưu lượng nước cần bơm trong ứng dụng của bạn. Lưu lượng nước được tính bằng đơn vị thể tích trên đơn vị thời gian, ví dụ như lít/giây hoặc m3/giờ.
Áp suất cần thiết: Xác định áp suất nước cần để vận chuyển nước từ nguồn đến điểm đích. Áp suất được đo bằng đơn vị lực trên đơn vị diện tích, thường là bar hoặc psi.
Khoảng cách và độ cao cần vận chuyển: Xác định khoảng cách và độ cao từ nguồn nước đến điểm đích. Điều này sẽ giúp xác định công suất và hiệu quả của máy bơm cần chọn.
Chất lượng nước: Xác định chất lượng nước, bao gồm thành phần hóa học và tạp chất có trong nước. Điều này quan trọng để chọn loại máy bơm có khả năng xử lý và chống ăn mòn, nếu nước có chứa tạp chất hoặc hóa chất gây hại cho máy bơm.
Các yếu tố khác: Cân nhắc các yếu tố như độ ồn, kích thước và kiểu dáng máy bơm phù hợp với không gian lắp đặt và yêu cầu của bạn.

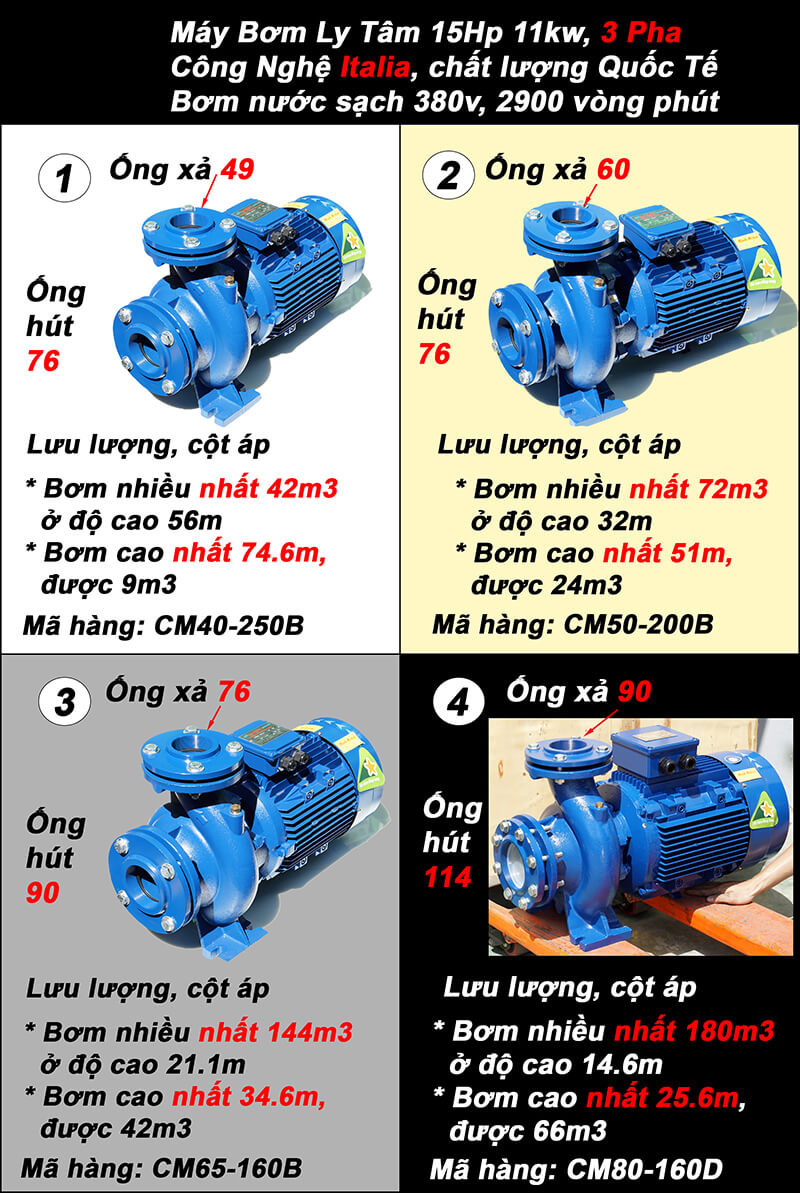

Ảnh tổng hợp các mã máy bơm ly tâm 15 ngựa 15Hp 11kW:
| Thông số | Máy bơm ly tâm 11kW 15Hp |
| Điện áp | 3 pha 380V, 50Hz (motor đấu tam giác ở 380V) |
| Dòng định mức ở 380V | khoảng 20,7 – 21,5 A |
| Dòng khởi động trực tiếp | khoảng 135 – 150 A (6–7 lần định mức) |
| Tốc độ motor | khoảng 2900 vòng/phút (2 cực) |
| Aptomat tham khảo | khoảng 40 – 50 A |
| Khởi động | sao – tam giác 3 contactor khoảng 18 A, hoặc khởi động mềm, biến tần |
| Rơ le nhiệt cài đặt | khoảng 12 A (đặt sau contactor tam giác) |
| Cáp đồng đoạn ngắn | khoảng 6 mm² mỗi lõi (sao – tam giác: 2 cáp khoảng 4 mm²) |
| Biến tần phù hợp | 11kW 3 pha 380V loại cho bơm – quạt |
Lưu lượng và cột áp theo từng mã bơm 11kW:
| Mã bơm | Ống hút / xả (mm) | Lưu lượng (m³/h) | Cột áp (m) |
| CM40-250B | 76 / 49 | 9 – 42 | 74,6 – 56 |
| CM50-200B | 76 / 60 | 24 – 72 | 51 – 32 |
| CM65-160B | 90 / 76 | 42 – 144 | 34,6 – 21,1 |
| CM80-160D | 114 / 90 | 66 – 180 | 25,6 – 14,6 |
| ISG 65-200B (trục đứng) | 65 / 65 | 21,6 | 60 |
| ISG 80-160IA (trục đứng) | 80 / 80 | 93,6 | 28 |
| ISG 100-160A (trục đứng) | 100 / 100 | 93,6 | 28 |
