Máy bơm ly tâm 3HP 2.2kW điện 3 pha 380V (khoảng 4,6 A) hoặc 1 pha 220V, gồm bơm đầu liền CM32-160B, đầu inox 3M40-125, trục đứng ISG, lưu lượng lớn TNF130 tới 60 m³/giờ, 2 tầng cánh cột áp 50 m.
Máy bơm ly tâm 3HP 2.2kW (máy bơm ly tâm 3 ngựa, máy bơm nước ly tâm 2.2kW) là nhóm bơm dùng motor 2 cực khoảng 2900 vòng/phút, công suất 2.2kW, chạy điện 3 pha 380V (dòng khoảng 4,6 A) hoặc 1 pha 220V (dòng khoảng 13–15 A). Các kiểu thông dụng: bơm đầu liền CM32-160B (24 m³/giờ ở 14,8 m), đầu inox 3M40-125 (42 m³/giờ ở 13 m), bơm trục đứng ISG 40-160, ISG 50-160A, ISG 80-100A, bơm lưu lượng lớn TNF130, THF6A, THF6B-3, bơm 2 tầng cánh 2TCP25/160A cột áp 50 m và bơm chìm QSD10-35-2.2.
Máy bơm ly tâm 2.2kW dùng cho cấp nước chung cư, bệnh viện, công trình công cộng, chữa cháy cục bộ, tưới tiêu và cấp nước nhà máy; bản đầu inox dùng cho nước nóng, nước mặn nhẹ, hóa chất ít mài mòn.
Mục lục
Máy bơm nước ly tâm 2.2kw đầu gang bơm nước sạch thích hợp để sử dụng trong:
Máy bơm ly tâm 2.2kW thường có cấu tạo gồm các thành phần chính sau:
Động cơ: Đây là thành phần tạo ra sự quay của máy bơm. Trong trường hợp này, động cơ có công suất 2.2kW, có thể là một động cơ điện xoay chiều 3 pha hoặc động cơ đồng bộ.
Stator: Stator là phần không động của máy bơm và bao gồm các cuộn dây dẫn điện quấn xung quanh một lõi từ tính. Stator tạo ra trường từ tính cần thiết để hoạt động máy bơm.
Rotor: Rotor là phần chuyển động của máy bơm và nằm bên trong stator. Rotor có khả năng xoay quanh trục và tạo ra lực ly tâm khi máy bơm hoạt động.
Cánh quạt hoặc cánh ly tâm: Đây là bộ phận tạo lực ly tâm để đẩy nước. Cánh quạt hoặc cánh ly tâm được gắn trên rotor và quay với tốc độ cao. Khi cánh quạt hoặc cánh ly tâm quay, nước được hút vào và đẩy ra theo hướng vòng tròn.
Ống hút và ống xả: Ống hút được sử dụng để hút nước từ nguồn cung cấp, trong khi ống xả dùng để đẩy nước đi đến điểm đích. Các ống này kết nối với máy bơm và đảm bảo luồng nước liên tục.
Van hút và van xả: Van hút và van xả được sử dụng để kiểm soát luồng nước. Van hút cho phép nước được hút vào máy bơm, trong khi van xả điều chỉnh lưu lượng và áp suất nước được đẩy ra.
Bộ điều khiển và bảo vệ: Máy bơm ly tâm 2.2kW thường đi kèm với bộ điều khiển để kiểm soát tốc độ và áp suất nước. Ngoài ra, máy bơm cũng có các thiết bị bảo vệ như cầu chì và cảm biến quá tải để đảm bảo an toàn và bảo vệ máy bơm khỏi các vấn đề quá tải.
Nguyên lý hoạt động của máy bơm nước ly tâm 2.2kW dựa trên nguyên lý ly tâm và áp lực để đẩy nước từ nguồn cung cấp tới điểm đích. Quy trình hoạt động chính của máy bơm nước ly tâm 2.2kW bao gồm:
Hút nước: Máy bơm sử dụng một bộ phận hút để tạo áp suất thấp trong ống hút và hút nước từ nguồn cung cấp, chẳng hạn như giếng, ao hay hồ.
Nước vào bơm: Nước được hút vào máy bơm thông qua ống hút và đi qua van hút, nơi mà van mở và cho phép nước đi vào bên trong máy bơm.
Tạo lực ly tâm: Động cơ của máy bơm tạo ra một lực quay, làm quay cánh quạt hoặc cánh ly tâm. Khi cánh quạt hoặc cánh ly tâm quay, nước trong máy bơm được đẩy ra từ trung tâm của cánh quạt hoặc cánh ly tâm ra phía ngoài theo hướng vòng tròn.
Tạo áp lực: Khi nước được đẩy ra từ cánh quạt hoặc cánh ly tâm, áp suất trong máy bơm tăng lên. Áp suất cao này đẩy nước đi qua ống xả và đưa nước đến điểm đích, chẳng hạn như hệ thống cấp nước trong nhà hoặc hệ thống tưới tiêu.
Kiểm soát luồng nước: Máy bơm nước ly tâm 2.2kW có thể đi kèm với van xả để kiểm soát lưu lượng và áp suất nước được đẩy ra. Van xả được điều chỉnh để đảm bảo áp suất và lưu lượng nước phù hợp với yêu cầu sử dụng.
Các mã bơm thông dụng: 3M32-160 và 3M40-125

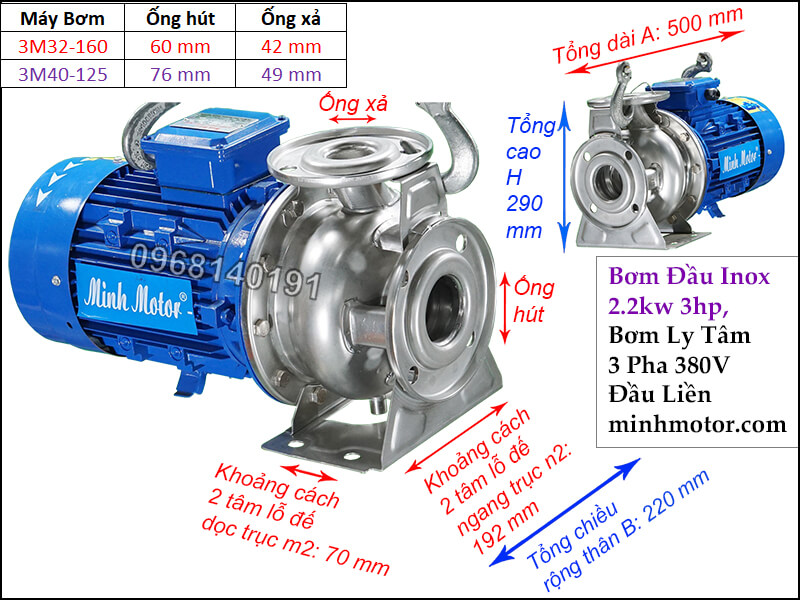

Dưới đây là thông số bơm 3M40-125 đầu bơm inox:
Bơm ly tâm 2.2kw trục đứng hay còn gọi là bơm lùa, bơm đứng các loại đường kính ống hút/xả thường dùng: 40mm, 50mm, 80mm
Loại 1: Bơm ly tâm 3hp mã ISG 40 - 160
Loại 2: Bơm ly tâm 2.2kw mã ISG 50 - 160A
Loại 3: Bơm ly tâm 2.2kw mã ISG 80-100A
Máy bơm ly tâm áp lực cao 2 tầng cánh mã 2TCP25/160A thích hợp để bơm nước sạch và chất lỏng không gây ảnh hưởng hóa học đến các bộ phận của máy bơm. Chúng cực kỳ dễ sử dụng, yên tĩnh và hầu như không cần bảo trì, được sử dụng nhiều trong các ứng dụng dân dụng và gia đình đặc biệt là phân phối nước, chuyển nước, tưới vườn
Trên đây là các loại máy bơm nước ly tâm 3HP 2.2kW 3 ngựa thông dụng. Mời tham khảo các loại máy bơm nước ly tâm khác dưới đây.
| Thông số | Bản 3 pha 380V | Bản 1 pha 220V |
| Công suất | 2.2kW (3HP) | 2.2kW (3HP) |
| Dòng định mức | khoảng 4,6 A (CM32-160B: 4,58 A) | khoảng 13 – 15 A |
| Tốc độ motor | khoảng 2900 vòng/phút | khoảng 2850 vòng/phút |
| Aptomat | 3 pha 10–16A | 1 pha 25–32A |
| Dây điện | 4 lõi 1,5 – 2,5 mm² | 2 lõi 4 mm² + dây tiếp địa |
| Biến tần phù hợp | 2.2kW vào 3 pha 380V | bơm 1 pha không dùng biến tần thường |
Lưu lượng và cột áp theo mã bơm ly tâm 2.2kW:
| Mã bơm | Kiểu bơm | Ống hút / xả (mm) | Lưu lượng (m³/giờ) | Cột áp tương ứng (m) |

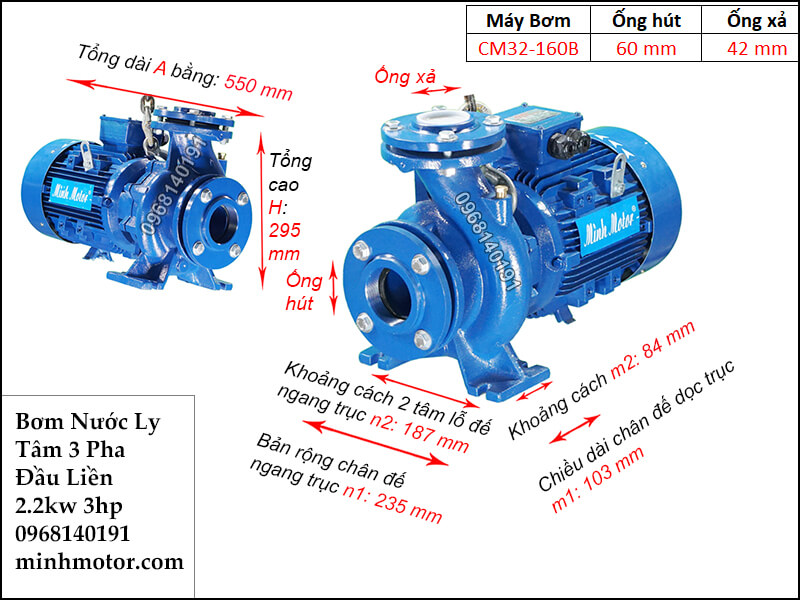

| CM32-160B | Đầu liền, đầu gang | 60 / 42 | 6 / 24 | 28,5 / 14,8 |
| 3M40-125 | Đầu liền, đầu inox | 76 / 49 | 12 / 42 | 25,5 / 13 |
| ISG 40-160 | Trục đứng | 40 / 40 | 6,3 | 32 |
| ISG 50-160A | Trục đứng | 50 / 50 | 11,7 | 28 |
| ISG 80-100A | Trục đứng | DN80 | 44,8 | 10 |
| TNF130 | Lưu lượng lớn | 90 | tối đa 60 | tối đa 13 |
| THF6B-3 | Lưu lượng lớn | 60 | tối đa 30 | tối đa 26 |
| THF6A | Lưu lượng lớn | 114 | tối đa 65 | tối đa 16 |
| 2TCP25/160A | 2 tầng cánh | 38 / 32 | 7,8 | 50 |
| QSD10-35-2.2 | Bơm chìm inox | ra 48 (ren) | khoảng 10 | 35 – 37,5 |
