Động Cơ Giảm Tốc 0.25HP 0.2Kw 1/40

Động cơ giảm tốc 0.25HP 0.2kW 1/40 (motor giảm tốc 0.2kW ratio 40, động cơ giảm tốc 200W tỉ số truyền 1/40) là cụm motor 3 pha 4 cực liền hộp số bánh răng, chạy điện 220V/380V, giảm tốc độ 40 lần: trục ra quay khoảng 35 – 37,5 vòng/phút, mô-men trục ra khoảng 48 – 52 Nm.

Động cơ giảm tốc 0,2kW 0,25 ngựa 1/40 có 4 mã: GH0.2kw-40-18, GV0.2kw-40-18 (trục 18 mm) và GH0.2kw-40-22, GV0.2kw-40-22 (trục 22 mm). Hộp tải nặng có thêm tỉ số 36.79, 38.61, 39.25, 44.9, trục ra khoảng 31 – 41 vòng/phút.

Mục lục

• 1. Thông số kỹ thuật động cơ giảm tốc 200w 1/40 3 pha
• 2. Phân loại động cơ giảm tốc 200w 1/40 3 pha
• 3. Thông số điện, tốc độ và mô-men motor giảm tốc 0.2kW 1/40
• 4. Ứng dụng của động cơ giảm tốc 200W 1/40
• 5. Ưu điểm của motor giảm tốc 0.25HP ratio 40
• 6. Câu hỏi thường gặp về động cơ giảm tốc 0.25HP 0.2kW 1/40

1. Thông số kỹ thuật động cơ giảm tốc 200w 1/40 3 pha

• Tốc độ trục ra hộp số giảm tốc 0.25HP 0.2Kw 1/40, nghĩa là hộp số giảm tốc độ motor đi 40 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 40 = 35, 36.25, 37.5 vòng / phút.
• Tốc độ motor giảm tốc 0.2 kw 1/40 tải nặng còn có các ratio sau: 36.79, 38.61, 39.25, 44.9. Tốc độ trục ra trong khoảng 31 tới 41 vòng / 1 phút.
• Điện áp: 3 pha 220v/380v
• Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

2. Phân loại động cơ giảm tốc 200w 1/40 3 pha

a. Động cơ giảm tốc 200w 1/40 3 pha, trục 18mm chân đế

Khi tốc độ motor 1400 vòng, thì motor giảm tốc 0.25 hp ratio 40, có tốc độ vòng ra =1400/40=35 vòng/phút

• Đường kính trục: 18 mm
• Chiều dài trục: 30 mm
• Mã hàng giảm tốc chân đế: GH0.2kw-40-18

Thông số kỹ thuật động cơ giảm tốc 0.2kW 0.25HP 1/40 trục 18 chân đế

• Model: GH/GV(18-22)-200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

b. Động cơ giảm tốc 200w 1/40 3 pha, trục 18mm mặt bích

• Đường kính trục: 18 mm
• Kích thước mặt bích: 99x121mm
• Mã hàng giảm tốc mặt bích: GV0.2kw-40-18
• Trục vào quay 40 vòng thì ứng với trục ra 1 vòng (khoảng 35 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 0.2kW 0.25HP 1/40 trục 18 mặt bích

• Model: GH/GV(18-22)-200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

c. Động cơ giảm tốc 200w 1/40 3 pha, trục 22 mm, chân đế

Đối với động cơ giảm tốc 0,25hp tỉ số truyền 1/40, thì tốc độ trục ra sẽ bằng 1500/40=38 vòng/phút

• Đường kính trục: 22 mm
• Chiều dài trục: 38 mm
• Mã hàng giảm tốc chân đế: GH0.2kw-40-22

Thông số kỹ thuật động cơ giảm tốc 0.2kW 0.25HP 1/40 trục 22 chân đế

• Model: GH/GV(18-22)-200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

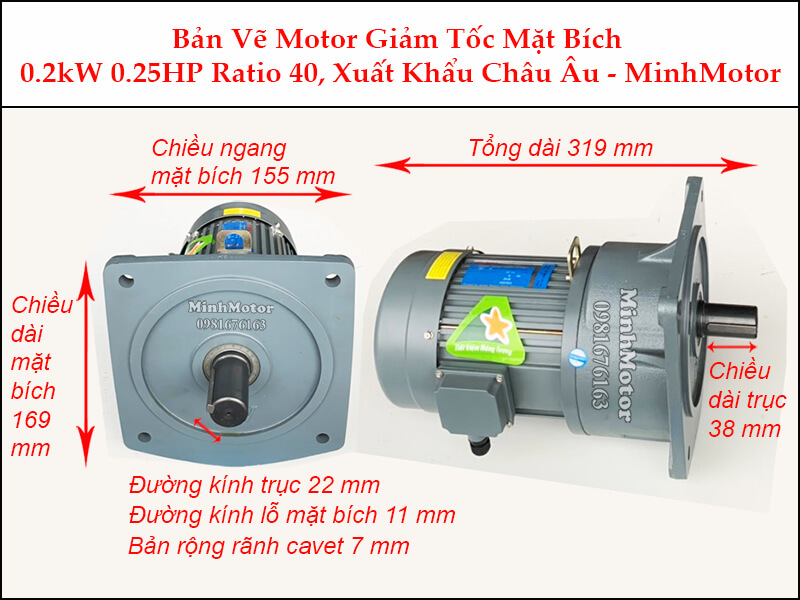

d. Động cơ giảm tốc 200w 1/40 3 pha trục 22 mm, mặt bích

Kích thước động cơ giảm tốc 0,2kw ratio 40 trục 22mm mặt bích:

• Đường kính trục: 22 mm
• Mã hàng giảm tốc mặt bích: GV0.2kw-40-22
• Tốc độ giảm 40 lần (khoảng 38 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 0.2kW 0.25HP 1/40 trục 22 mặt bích

• Model: GH/GV(18-22)-200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

3. Thông số điện, tốc độ và mô-men motor giảm tốc 0.2kW 1/40

• Mô-men tính theo công suất motor, hiệu suất hộp khoảng 90%.
• Giới hạn mô-men từng cỡ hộp: xem nhãn/catalog hộp số.
• Tỉ số 44.9 cho trục ra khoảng 31 vòng/phút, mô-men cao hơn khoảng 12%.
• Dòng motor 6 cực là số tham khảo, xem tem motor thực tế.

4. Ứng dụng của động cơ giảm tốc 200W 1/40

Động cơ giảm tốc 200W 1/40 dùng tốt cho các cơ cấu chạy chậm khoảng 36 vòng/phút:

• Xích tải nhẹ, băng tải lưới sấy, băng tải làm nguội bánh kẹo.
• Vít tải mini định lượng bột, cám, hạt nhựa cho máy đóng gói.
• Cơ cấu cuộn rèm, cuộn bạt che nhà kính, cuộn lưới cắt nắng.
• Máy quay lồng nướng, máy đảo khô mực, lồng quay rang muối.
• Motor giảm tốc 0.2kW 1/40 cho mô hình động, biển quảng cáo xoay, bảng lật.
• Máy phủ đường, máy bao viên, trống quay đánh bóng nhỏ.

5. Ưu điểm của motor giảm tốc 0.25HP ratio 40

Động cơ giảm tốc 0,2kW 0,25 ngựa ratio 40 có các điểm mạnh:

• Lực khoảng 50 Nm ở 36 vòng/phút, đủ cho xích tải và vít tải nhẹ.
• Nhiều tỉ số lẻ gần 40 để khớp đúng nhịp dây chuyền.
• Hộp bánh răng hiệu suất khoảng 90%, ít nóng hơn hộp trục vít.
• Bản mặt bích GV gắn thẳng vào khung máy, tiết kiệm chỗ.
• Dòng thấp, dễ ghép nhiều motor chung một biến tần nhỏ.

6. Câu hỏi thường gặp về động cơ giảm tốc 0.25HP 0.2kW 1/40

a) Cho người sắp mua, khảo giá động cơ giảm tốc 0.25HP 0.2kW 1/40

• Động cơ giảm tốc 0.2kW 1/40 quay bao nhiêu vòng/phút? 35 – 37.5 v/p với motor 4 cực 1400 – 1500 v/p. Mỗi vòng trục ra ~1.7 giây. Mô-men ~48 – 52 Nm.
• Bàn xoay trưng bày dùng động cơ giảm tốc 200W 1/40 được không? Được. Bàn Ø1 – 1.5m, tải 200 – 300kg đặt trên vòng bi mâm xoay, qua nhông xích giảm thêm 5 – 10 lần cho bàn quay 3.5 – 7 v/p. Bàn đỡ bằng bánh xe thì lực cản lớn hơn, cần tính lại mô-men.
• Máy rang hạt nhỏ dùng motor giảm tốc 0.2kW 1/40 có hợp không? Hợp với lồng rang 5 – 10kg/mẻ, quay 30 – 40 v/p. Lồng đặt sát bếp thì motor cách nguồn nhiệt ít nhất 300 – 400mm, nhiệt môi trường quanh motor dưới 40°C.
• Động cơ giảm tốc 0.25HP 1/40 trục 18mm có kéo hết 52 Nm không? Được. Ứng suất xoắn trục 18mm ở 52 Nm ~45 MPa, trục 22mm ~25 MPa. Tải giật, đảo chiều liên tục thì trục 22mm dư bền hơn gần 2 lần.
• Mua GH0.2kw-40 hay GV0.2kw-40 cho máy cửa trượt? GV khi motor bắt vào trụ cửa bằng mặt bích. GH khi đặt motor trên bệ bê tông, kéo cửa qua bánh răng thanh răng. Cùng ~36 v/p, cùng 48 – 52 Nm.
• Động cơ giảm tốc 0.2kW 1/40 có giữ tải khi mất điện không? Không. Hộp bánh răng quay ngược được. Tải treo hoặc dốc thì dùng motor có phanh hoặc hộp trục vít tự hãm.

b) Cho người mới mua động cơ giảm tốc 0.25HP 0.2kW 1/40, cần dùng cho đúng

• Nối động cơ giảm tốc 0.2kW 1/40 với trục máy dùng khớp gì? Khớp nối cao su vấu hoặc khớp mềm lỗ 18 – 22mm. Ở 52 Nm khớp cỡ nhỏ đủ sức. Độ lệch tâm 2 trục dưới 0.1mm.
• Dây điện cho motor giảm tốc 200W 1/40 cỡ nào? Dây đồng 0.75 – 1.0 mm², 4 lõi kể cả tiếp địa. Dòng 0.6 – 0.7 A ở 380V, 1.1 – 1.2 A ở 220V. Kéo dây xa trên 100m vẫn sụt áp dưới 2%.
• Động cơ giảm tốc 0.2kW 1/40 chạy bằng biến tần cài thông số gì? Dòng định mức motor, tần số 50 Hz, tốc độ 1400 v/p, thời gian tăng tốc 2 – 3 giây. Ra 3 pha 220V thì dòng định mức 1.1 – 1.2 A.

c) Cho người đã dùng động cơ giảm tốc 0.25HP 0.2kW 1/40, cần bảo trì

• Động cơ giảm tốc 0.2kW 1/40 cần bôi trơn gì định kỳ? Hộp mỡ kín thì không. Bôi mỡ nhông xích, thanh răng bên ngoài mỗi tháng. Bản dầu kiểm tra mức dầu 6 tháng 1 lần.
• Motor giảm tốc 200W 1/40 đặt gần bếp nhiệt cần lưu ý gì? Đo nhiệt quanh motor dưới 40°C. Trên 40°C, công suất thực giảm ~5% mỗi 5°C. Che tấm chắn nhiệt inox giữa bếp và motor.
• Bao lâu siết lại chân đế động cơ giảm tốc 0.25HP 1/40? Sau tuần đầu, rồi 6 tháng 1 lần. Chân lỏng làm lệch nhông xích, xích mòn nhanh và kêu.

d) Cho người dùng động cơ giảm tốc 0.25HP 0.2kW 1/40 mắc lỗi, cần cách sửa

• Động cơ giảm tốc 0.2kW 1/40 kêu to sau vài tháng? Thiếu mỡ hoặc vòng bi khô. Nghe tiếng ở hộp số hay ở motor. Tiếng ở đầu motor phía quạt là vòng bi motor, thay vòng bi 6201 – 6202.
• Bàn xoay dùng motor giảm tốc 200W 1/40 quay không đều? Xích chùng hoặc mâm xoay kẹt. Căng xích võng ~2% khoảng cách tâm nhông. Quay tay bàn khi ngắt motor: nặng chỗ nào là mâm xoay kẹt chỗ đó.
• Động cơ giảm tốc 0.2kW 1/40 đóng điện không chạy, không kêu? Mất nguồn hoặc đứt dây. Đo điện áp ở hộp cực. Có điện mà không kêu thì đứt cuộn dây, đo điện trở 3 pha phải bằng nhau.
