Động Cơ Giảm Tốc 0.25HP 0.2Kw 1/20

Động cơ giảm tốc 0.25HP 0.2kW 1/20 (motor giảm tốc 0.2kW ratio 20, động cơ giảm tốc 200W tỉ số truyền 1/20) là motor 3 pha 220V/380V 4 cực liền hộp số bánh răng, giảm tốc độ 20 lần: trục ra quay khoảng 70 – 75 vòng/phút, mô-men trục ra khoảng 24 – 26 Nm.

Motor giảm tốc 0,2kW 0,25 ngựa 1/20 có 4 bản: trục 18 mm và trục 22 mm, mỗi cỡ trục có kiểu chân đế (GH) và mặt bích (GV). Dòng hộp tải nặng còn có tỉ số 19.35, 19.71, 22.32, tốc độ trục ra khoảng 63 – 78 vòng/phút.

Mục lục

• 1. Thông số kỹ thuật động cơ giảm tốc 200w 1/20 3 pha
• 2. Phân loại động cơ giảm tốc 200w 1/20 3 pha
• 3. Thông số điện, tốc độ và mô-men motor giảm tốc 0.2kW 1/20
• 4. Ứng dụng của động cơ giảm tốc 200W 1/20
• 5. Ưu điểm của motor giảm tốc 0.25HP ratio 20
• 6. Câu hỏi thường gặp về động cơ giảm tốc 0.25HP 0.2kW 1/20

1. Thông số kỹ thuật động cơ giảm tốc 200w 1/20 3 pha

• Tốc độ trục ra hộp số giảm tốc 0.25HP 0.2Kw 1/20, nghĩa là hộp số giảm tốc độ motor đi 20 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 20 = 70, 72.5, 75 vòng / phút.
• Tốc độ motor giảm tốc 0.2 kw 1/20 tải nặng còn có các ratio sau: 19.35, 19.71, 22.32. Tốc độ trục ra trong khoảng 63 tới 78 vòng / 1 phút.
• Điện áp: 3 pha 220v/380v
• Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

2. Phân loại động cơ giảm tốc 200w 1/20 3 pha

a. Động cơ giảm tốc 0.2kw tỉ số truyền 20 3 pha, trục 18mm chân đế

Khi tốc độ motor 1400 vòng, thì motor giảm tốc 0.25 hp ratio 20, có tốc độ vòng ra =1400/20=70 vòng/phút

• Đường kính trục: 18 mm
• Chiều dài trục: 30 mm
• Mã hàng giảm tốc chân đế: GH0.2kw-20-18

Thông số kỹ thuật động cơ giảm tốc 0.2kW 0.25HP 1/20 trục 18 chân đế

• Model: GH/GV(18-22)-200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

b. Động cơ giảm tốc 0.2kw tỉ số truyền 20 3 pha, trục 18mm mặt bích

• Đường kính trục: 18 mm
• Kích thước mặt bích: 99x121
• Mã hàng giảm tốc mặt bích: GV0.2kw-20-18
• Trục vào quay 20 vòng thì ứng với trục ra 1 vòng (khoảng 70 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 0.2kW 0.25HP 1/20 trục 18 mặt bích

• Model: GH/GV(18-22)-200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

c. Động cơ giảm tốc 0.2kw tỉ số truyền 20 3 pha, trục 22mm chân đế

Đối với động cơ giảm tốc 0,25hp tỉ số truyền 1/20, thì tốc độ trục ra sẽ bằng 1500/20=75 vòng/phút

• Đường kính trục: 22 mm
• Chiều dài trục: 38 mm
• Mã hàng giảm tốc chân đế: GH0.2kw-20-22

Thông số kỹ thuật động cơ giảm tốc 0.2kW 0.25HP 1/20 trục 22 chân đế

• Model: GH/GV(18-22)-200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

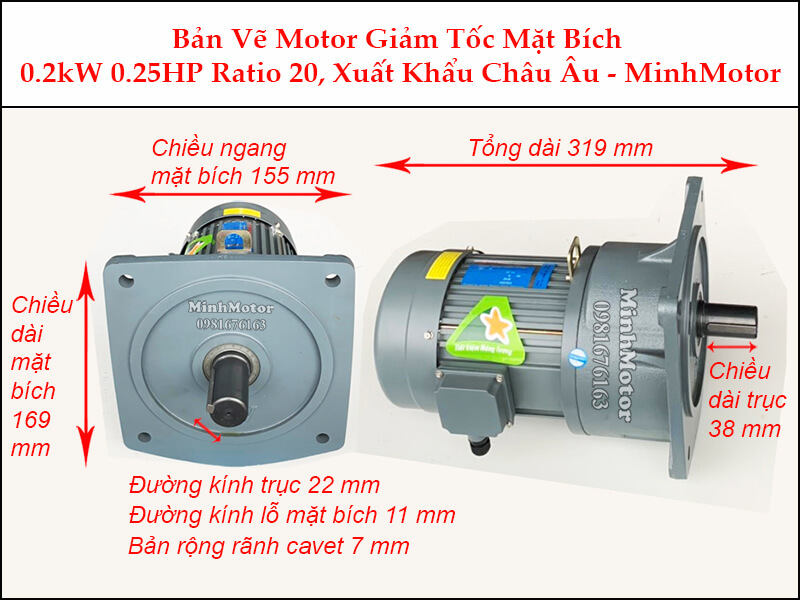

d. Động cơ giảm tốc 0.2kw tỉ số truyền 20 3 pha trục 22 mm mặt bích

Kích thước động cơ giảm tốc 0,2kw ratio 20 trục 22:

• Đường kính trục: 22 mm
• Mã hàng giảm tốc mặt bích: GV0.2kw-20-22
• Tốc độ giảm 20 lần (khoảng 75 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 0.2kW 0.25HP 1/20 trục 22 mặt bích

• Model: GH/GV(18-22)-200-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

3. Thông số điện, tốc độ và mô-men motor giảm tốc 0.2kW 1/20

• Mô-men tính theo công suất motor, hiệu suất hộp bánh răng khoảng 90%.
• Mô-men cực đại cho phép của từng cỡ hộp: xem nhãn/catalog hộp số.
• Trục 22 mm chịu tải hướng kính tốt hơn trục 18 mm.
• Motor 6 cực ở cùng tỉ số: mô-men tăng khoảng 1,5 lần.

4. Ứng dụng của động cơ giảm tốc 200W 1/20

Động cơ giảm tốc 200W 1/20 hợp với máy nhẹ, cần tốc độ trung bình 70 vòng/phút:

• Băng tải nhẹ đóng gói, băng tải kiểm hàng, băng chuyền in date trong xưởng thực phẩm.
• Máy khuấy mini cho bồn 50 – 100 lít: khuấy nước rửa, khuấy dung dịch loãng.
• Con lăn dẫn màng, dẫn vải, cuộn nhãn trong máy in, máy cắt nhỏ.
• Máy quay rang hạt, quay lò nướng, quay que xiên thịt.
• Motor giảm tốc 0.2kW 1/20 cho máy sàng rung nhẹ, máy lắc mẫu thí nghiệm.
• Quạt khuấy nước ao nhỏ, cánh khuấy trong bể ươm giống thủy sản.

5. Ưu điểm của motor giảm tốc 0.25HP ratio 20

Động cơ giảm tốc 0,2kW 0,25 ngựa ratio 20 có các điểm mạnh:

• Dòng chỉ khoảng 0,6 – 0,7 A ở 380V, tốn ít điện khi chạy liên tục.
• Hai cỡ trục 18 mm, 22 mm để thay đúng máy cũ.
• Kiểu chân đế và mặt bích, dễ bố trí trong khung máy nhỏ.
• Hộp bánh răng chạy êm, hiệu suất cao hơn hộp trục vít cùng tỉ số.
• Chạy biến tần 1 pha 220V, chỉnh tốc độ băng tải 20 – 75 vòng/phút.

6. Câu hỏi thường gặp về động cơ giảm tốc 0.25HP 0.2kW 1/20

a) Cho người sắp mua, khảo giá động cơ giảm tốc 0.25HP 0.2kW 1/20

• Động cơ giảm tốc 0.2kW 1/20 ra bao nhiêu vòng/phút? 70 – 75 v/p với motor 4 cực. Motor 6 cực cùng tỉ số 1/20 ra 46 – 48 v/p. Mô-men bản 4 cực ~24 – 26 Nm.
• Motor giảm tốc 200W 1/20 kéo băng tải được bao nhiêu kg? ~50 – 80kg hàng trên băng tải ngang dài 3 – 4m. Rulo Ø89 quay 72 v/p cho băng chạy ~20 m/phút. Lực kéo ở mép rulo ~550 N, đã trừ ma sát con lăn và độ căng băng.
• Động cơ giảm tốc 0.2kW 1/20 chọn trục 18mm hay 22mm? Trục 18mm dài 30mm đủ cho 26 Nm, ứng suất xoắn ~23 MPa. Trục 22mm dài 38mm hợp khi treo nhông, puly lớn ở đầu trục. Hai bản cùng tốc độ, cùng mô-men.
• GH0.2kw-20 và GV0.2kw-20 khác nhau ra sao? Khác kiểu lắp. GH có chân đế bắt xuống bệ. GV có mặt bích bắt vào vách máy. Cùng motor 0.2kW 4 cực, cùng 70 – 75 v/p.
• Động cơ giảm tốc 0.25HP 1/20 dùng điện 1 pha được không? Không. Motor 3 pha 220/380V. Dùng biến tần 0.2 – 0.4kW vào 1 pha 220V ra 3 pha 220V, motor đấu tam giác. Dòng motor lúc đó 1.1 – 1.2 A.
• Hộp tải nặng có tỉ số gần 1/20 cho motor 0.2kW không? Có. Tỉ số 19.35, 19.71, 22.32, trục ra ~63 – 78 v/p. Hộp tải nặng vỏ to hơn GH nhỏ, tuổi thọ dài hơn khi chạy 2 – 3 ca.

b) Cho người mới mua động cơ giảm tốc 0.25HP 0.2kW 1/20, cần dùng cho đúng

• Động cơ giảm tốc 0.2kW 1/20 đấu sao hay tam giác? Lưới 3 pha 380V đấu sao, dòng 0.6 – 0.7 A. Lưới 3 pha 220V hoặc qua biến tần ra 220V đấu tam giác, dòng 1.1 – 1.2 A.
• Bảo vệ motor giảm tốc 200W 1/20 bằng gì? Aptomat 3 pha 2 – 3 A, rơ le nhiệt chỉnh 0.7 A ở 380V. Dây đồng 0.75 – 1.0 mm² đủ dòng. Aptomat lớn 10 – 16 A không cắt kịp khi motor kẹt.
• Động cơ giảm tốc 0.2kW 1/20 lắp nghiêng, lắp đứng được không? Được. Hộp GH, GV nhỏ thường bôi mỡ kín hoặc dầu đủ cho mọi tư thế. Lắp đứng trục lên thì che chắn nước đọng ở phớt trục ra.

c) Cho người đã dùng động cơ giảm tốc 0.25HP 0.2kW 1/20, cần bảo trì

• Động cơ giảm tốc 0.2kW 1/20 có phải thay dầu không? Không thay định kỳ với bản bôi mỡ kín. Bản có nút dầu thì thay sau 5000 – 8000 giờ. Rỉ mỡ ở phớt thì thay phớt.
• Motor giảm tốc 200W 1/20 nóng bao nhiêu là bình thường? Vỏ motor dưới 70 – 80°C, tay chạm được 2 – 3 giây. Motor nhỏ khung 63 – 71 hay nóng hơn cảm giác nhưng vẫn trong cách điện cấp B, F.
• Băng tải dùng động cơ giảm tốc 0.25HP 1/20 cần kiểm tra gì? Độ căng băng và con lăn kẹt mỗi tháng. Một con lăn kẹt làm dòng motor tăng 10 – 20%. Dòng giữ dưới 0.7 A ở 380V là ổn.

d) Cho người dùng động cơ giảm tốc 0.25HP 0.2kW 1/20 mắc lỗi, cần cách sửa

• Động cơ giảm tốc 0.2kW 1/20 kêu ù không quay là sao? Mất 1 pha hoặc tụ, biến tần lỗi pha. Đo đủ 3 pha ở hộp cực. Ngắt điện ngay, kêu ù quá 1 – 2 phút cuộn dây nhỏ dễ cháy.
• Trục ra 18mm động cơ giảm tốc 200W 1/20 quay trượt trong nhông? Then cavet mòn hoặc vít chặn lỏng. Thay then đúng cỡ, khoan vít chặn tì lên then. Nhông lắp lỏng hơn 0.05mm sẽ mòn rãnh nhanh.
• Motor giảm tốc 0.2kW 1/20 chạy chậm, yếu dần? Sụt áp hoặc tải tăng. Đo điện áp và dòng: dòng trên 0.7 A ở 380V là quá tải. Kiểm tra con lăn, gối đỡ máy kẹt, kẹt dị vật.
