Motor Nord 5.5Kw 7.5Kw

4.915 reviews

Motor Nord 5.5Kw 7.5Kw hay motor Nord 5.5kw 7.5hp và motor Nord 7.5kw 10hp của nước cộng hòa Đức. Motor giảm tốc Nord 7.5Kw 10hp thường gắn với hộp giảm tốc SK83, SK93, SK73, SK9032.1, SK9042.1, SK9052.1, SK9072.1. Hộp giảm tốc Nord SK được chế tạo tại Châu Âu, đây là thiết bị truyền động tuổi thọ cao và uy tín. Hiện nay Motor Nord 5.5Kw 7.5Kw có mặt tại 55 đất nước.

Ưu điểm của hộp giảm tốc Nord là :

  • Vỏ đầu giảm tốc Nord dày.
  • Lực momen xoắn mạnh.
  • Làm được trong môi trường nhiệt độ cao.
  • Vòng bi bạc đạn của Đức tuổi thọ rất dài và chống ẩm cao.

1) Kích thước motor Nord 5.5Kw 7.5Hp

a) Motor giảm tốc Nord 5.5Kw 7.5Hp SK32

Motor hộp số Nord 5.5Kw 7.5Hp SK32

Khi Ratio motor Nord là 11.71, momen xoắn cực đại đạt 427 Nm

Ratio 15.03, momen xoắn cực đại đạt 547 Nm

Ratio 20.70, momen xoắn cực đại đạt 750 Nm

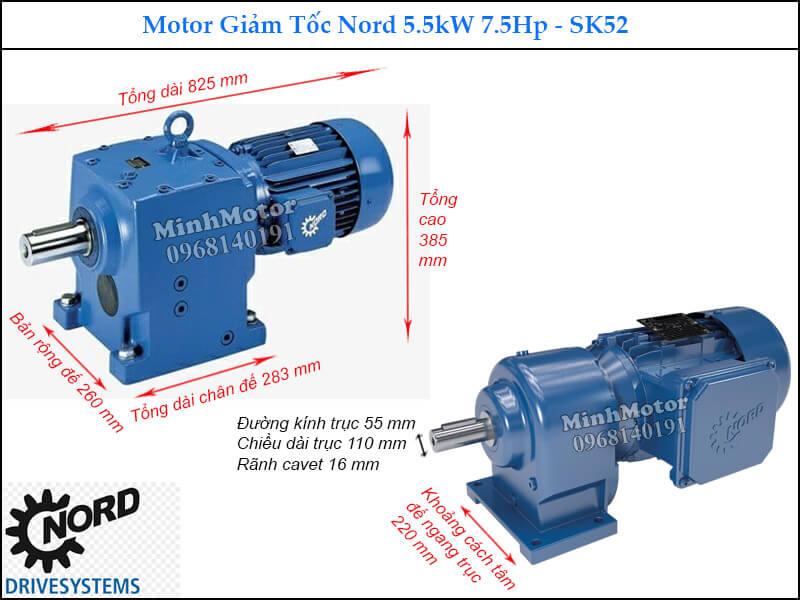

b) Motor giảm tốc Nord 5.5Kw 7.5Hp SK52

Motor hộp số Nord 5.5Kw 7.5Hp SK52

Tỉ số truyền 19.60, lực momen xoắn 710 Nm

Tỉ số truyền 28.85, lực momen xoắn 1050 Nm

Tỉ số truyền 40.37, lực momen xoắn 1459 Nm

Tỉ số truyền 48.90, lực momen xoắn 1751 Nm

Tỉ số truyền 59.54, lực momen xoắn 2189 Nm

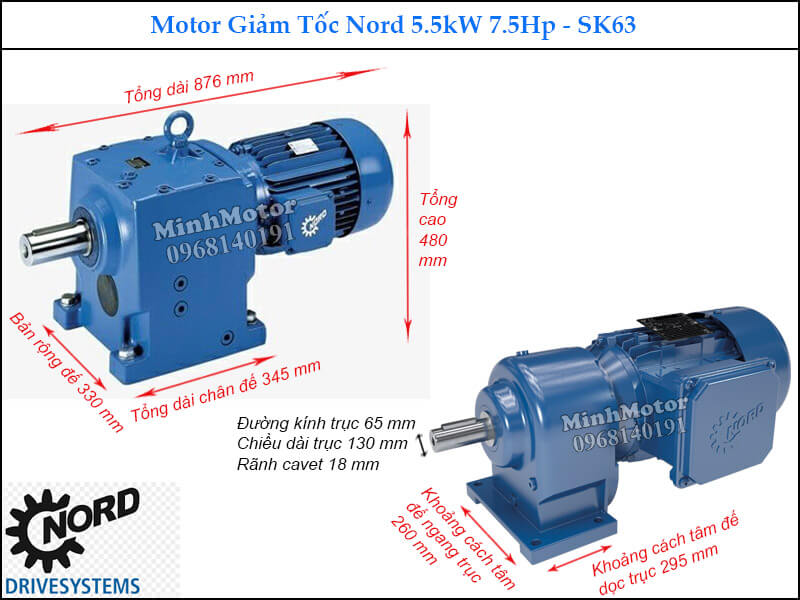

c) Motor giảm tốc Nord 7.5Hp 5.5kw SK63

Motor hộp số Nord 5.5Kw 7.5Hp SK63

Ratio 30.91, momen xoắn cực đại đạt 1118 Nm

Ratio 43.43, momen xoắn cực đại đạt 1592 Nm

Ratio 50.73, momen xoắn cực đại đạt 1876 Nm

Ratio 62.87, momen xoắn cực đại đạt 2284 Nm

2) Kỹ thuật motor Nord 7.5Hp 5.5kw

a) Motor giảm tốc Nord 5.5Kw 7.5Hp SK 9032.1

Motor giảm tốc Nord 5.5Kw 7.5Hp SK 9032.1

Động cơ giảm tốc Nord 5.5Kw 7.5Hp có tỉ số truyền 10.73, lực momen xoắn 389 Nm

Tỉ số truyền 20.23, lực momen xoắn 740 Nm

Tỉ số truyền 29.66, lực momen xoắn 1072 Nm

Tỉ số truyền 40.36, lực momen xoắn 1459 Nm

Tỉ số truyền 49.94, lực momen xoắn 1811 Nm

b) Motor giảm tốc Nord 5.5Kw 7.5Hp SK 92772

Motor giảm tốc Nord 5.5Kw 7.5Hp SK 92772

Ratio 10.88, momen xoắn cực đại đạt 395 Nm

Ratio 15.60, momen xoắn cực đại đạt 565 Nm

Ratio 22.22, momen xoắn cực đại đạt 808 Nm

3) Thiết kế motor Nord 7.5Kw 10Hp

a) Động cơ giảm tốc Nord 7.5Kw 10Hp SK63

Động cơ giảm tốc Nord 7.5Kw 10Hp SK63

Tỉ số truyền 20.77, lực momen xoắn 1023 Nm

Tỉ số truyền 30.91, lực momen xoắn 1524 Nm

Tỉ số truyền 43.43, lực momen xoắn 2170 Nm

Tỉ số truyền 50.73, lực momen xoắn 2558 Nm

Tỉ số truyền 62.87, lực momen xoắn 3114 Nm

b) Motor giảm tốc Nord 7.5Kw 10Hp SK73

Động cơ giảm tốc Nord 7.5Kw 10Hp SK73

Ratio 45.66, momen xoắn cực đại đạt 2238 Nm

Ratio 52.24, momen xoắn cực đại đạt 2558 Nm

Ratio 60.46, momen xoắn cực đại đạt 2984 Nm

4) Động cơ Nord 7.5Kw 10Hp SK9032.1, SK9042.1

a) Motor giảm tốc Nord 7.5Kw 10Hp SK9032.1

Hộp giảm tốc Nord SK9032.1, 7.5Kw 10Hp

Tỉ số truyền 15.73, lực momen xoắn 779 Nm

Tỉ số truyền 20.23, lực momen xoắn 1009 Nm

Tỉ số truyền 29.66, lực momen xoắn 1462 Nm

Tỉ số truyền 40.36, lực momen xoắn 1990 Nm

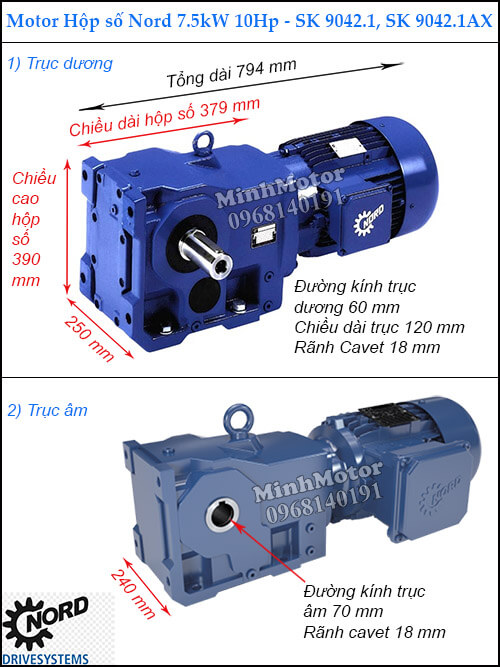

b) Motor giảm tốc Nord 7.5Kw 10Hp SK9032.1

Hộp giảm tốc Nord SK9042.1 7.5Kw 10Hp

Ratio 15.66, momen xoắn cực đại đạt 779 Nm

Ratio 18.20, momen xoắn cực đại đạt 907 Nm

Ratio 31.70, momen xoắn cực đại đạt 1557 Nm

Ratio 40.54, momen xoắn cực đại đạt 1990 Nm

Ratio 55.69, momen xoắn cực đại đạt 2755 Nm

5) Động cơ Nord 5.5kw 7.5Hp 2 đầu ra

Motor Nord 5.5kw 7.5hp 2 trục ra 2 phía đối diện để tải cho hệ thống 2 băng tải, máy kéo cần tốc độ như nhau. Tạo ra tốc độ đồng nhất và giảm chi phí chế tạo

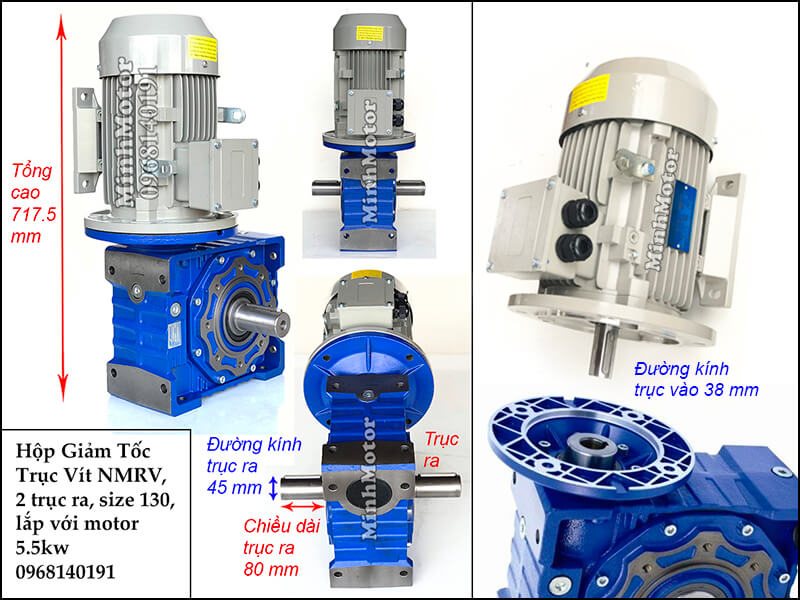

Ảnh dưới đây là hộp số cốt vít NMRV size 130 2 đầu ra lắp với động cơ Nord 5.5kw 7.5hp:

  • Đường kính trục dương: 45mm
  • Tỷ số truyền (ratio) thông dụng: 5, 10, 15, 20, 30, 40, 50, 60, 100
  • Tốc độ vòng ra trung bình tùy tùy theo tỷ số truyền từ 320 - 14 vòng/phút

7) Động cơ Nord 7.5hp 5.5kw răng côn tải nặng

Đây là kiểu động cơ giảm tốc Nord 5.5kw 7.5hp lực mô men khỏe, tải trọng nặng, hệ số làm việc SF cao vỏ hộp số dày chống rung vỡ khi hoạt động liên tục.

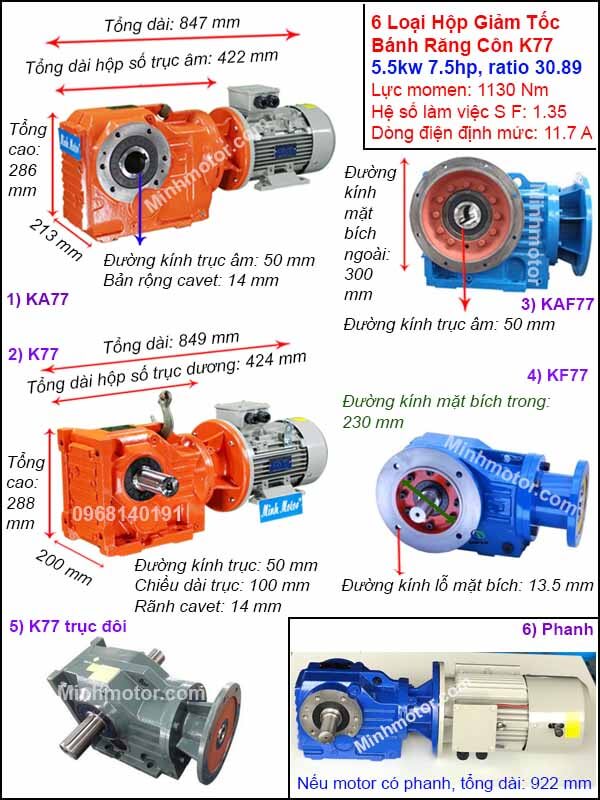

Dưới đây là bản vẽ motor Nord 7.5hp 5.5kw nối với hộp giảm tốc bánh răng tải nặng K77, ratio = 30.89

  • Đường kính trục âm: 50mm
  • Đường kính trục dương: 50mm
  • Lực mô men: 1130 Nm
  • Hệ số làm việc SF: 1,35

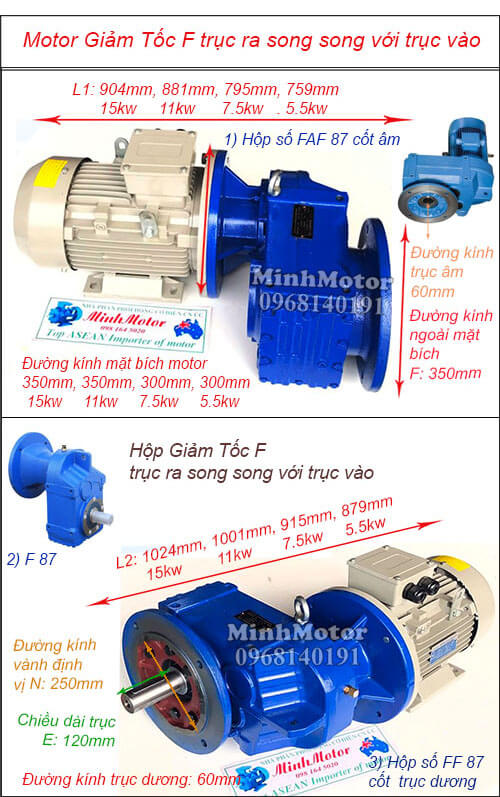

8) Motor giảm tốc Nord 5.5kw 7.5hp trục song song

Motor Nord 7.5hp 5.5kw có lắp hộp số F87 trục ra song song với trục vào

  • Đường kính trục âm =trục dương: 60mm
  • Đường kính mặt bích ngoài: 350mm

9) Motor giảm tốc Nord 7.5kw 10hp 2 đầu ra

Motor Nord 7.5kw 10Hp 2 trục ra 2 hướng đối xứng để tải cho hệ thống 2 băng tải, máy kéo cần tốc độ giống y như nhau. Tạo ra tốc độ đồng nhất và giảm chi phí chế tạo

Hình dưới đây là hộp giảm tốc trục vít NMRV size 130 lắp với động cơ Nord 7.5kw 10Hp

  • Đường kính 2 trục ra: 45mm
  • Chiều dài trục: 80 mm
  • Đường kính trục vào: 38mm

Tỷ số truyền thường dùng: 1/10, 1/20, 1/30, 1/40, 1/50, 1/60

10) Motor giảm tốc Nord 10Hp 7.5kw trục song song

Motor Nord 10hp 7.5kw gắn hộp số F107 trục ra song song với trục vào:

  • Đường kính trục âm =trục dương: 90mm
  • Đường kính mặt bích ngoài: 450mm

/ /
