Motor Nord 4Kw 3.7Kw

Motor Nord 4kw 3.7kw 5Hp còn gọi là động cơ Nord 4kw 3.7kw của nước cộng hòa Đức. Motor giảm tốc Nord 4kw 5hp thường gắn với hộp giảm tốc SK31E, SK42, SK73, SK9032.1, SK92772. Hộp giảm tốc Nord SK được chứng nhận chất lượng tại Trung Âu, đây là thiết bị truyền động lâu năm và có nhiều nhà máy quan tâm. Tới nay Motor Nord 4Kw 3.7Kw có mặt tại 45 đất nước.

1) Ứng dụng motor Nord 4kw 3.7kw

Động cơ giảm tốc Nord với công suất 4kW và 3.7kW có thể được sử dụng trong nhiều ứng dụng công nghiệp khác nhau, bao gồm:

• Máy nghiền và máy xay: Motor Nord có công suất lớn như vậy thích hợp cho các ứng dụng máy nghiền và máy xay trong ngành công nghiệp thực phẩm, dược phẩm, hóa chất và chế biến.
• Máy ép và máy dập: Motor Nord có khả năng chịu tải cao, giúp hoạt động ổn định và hiệu suất cao cho các máy ép và máy dập trong sản xuất công nghiệp, như máy ép nhựa, máy ép gỗ, máy dập kim loại.
• Máy nén khí công nghiệp: Motor Nord 4kW và 3.7kW thích hợp cho các hệ thống máy nén khí công nghiệp, từ máy nén khí vít đến máy nén khí piston, giúp cung cấp nguồn khí nén đáng tin cậy cho các ứng dụng công nghiệp.
• Máy chế biến gỗ và kim loại: Motor Nord có công suất lớn được sử dụng trong các máy chế biến gỗ và kim loại, như máy cưa, máy chà nhám, máy tiện, máy phay và các máy công cụ khác.
• Hệ thống truyền động công nghiệp: Motor Nord 4kW và 3.7kW được áp dụng rộng rãi trong các hệ thống truyền động công nghiệp, như băng chuyền, hệ thống tái chế, máy móc tự động, hệ thống vận chuyển và nhiều ứng dụng khác.
• Các ứng dụng công nghiệp khác: Motor Nord có công suất lớn này còn được sử dụng trong nhiều ứng dụng công nghiệp khác như máy nâng hạ, máy kéo hàng, máy cắt, máy gia công kim loại, máy ép nhựa, máy phân loại, và nhiều ứng dụng khác.

2) Ưu điểm motor Nord 4kw 3.7kw

Motor Nord với công suất 4kW và 3.7kW có nhiều ưu điểm quan trọng, bao gồm:

• Độ tin cậy và độ bền cao: Motor Nord được sản xuất với chất lượng cao và tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt. Điều này đảm bảo rằng motor hoạt động một cách ổn định và đáng tin cậy trong thời gian dài, giảm thiểu sự gián đoạn và tăng hiệu suất làm việc.
• Hiệu suất vượt trội: Motor Nord 4kW và 3.7kW được thiết kế để cung cấp hiệu suất cao, giúp tiết kiệm năng lượng và giảm chi phí vận hành. Các motor này có hiệu suất chuyển đổi năng lượng tốt, giúp tối ưu hóa hiệu quả của hệ thống và bảo vệ môi trường.
• Thiết kế linh hoạt: Motor Nord được cung cấp với nhiều tùy chọn về kích thước và tính năng, cho phép tùy chỉnh để phù hợp với yêu cầu cụ thể của ứng dụng. Điều này giúp dễ dàng tích hợp motor vào các hệ thống và máy móc hiện có.
• Hiệu suất và sự ổn định trong quá trình vận hành: Motor Nord 4kW và 3.7kW được thiết kế để đảm bảo hoạt động ổn định và hiệu suất cao trong mọi điều kiện hoạt động. Chúng giảm thiểu rung động và độ ồn, đồng thời cung cấp độ chính xác và đáng tin cậy trong quá trình vận hành.
• Dễ bảo trì và sửa chữa: Motor Nord được thiết kế để dễ dàng tiếp cận và bảo trì. Các linh kiện thay thế có sẵn và dễ dàng thay thế khi cần thiết, giúp giảm thời gian dừng máy và tiết kiệm chi phí bảo trì.

3) Thông số kỹ thuật động cơ Nord 4kw 3.7kw

• Vỏ đầu giảm tốc kiên cố.
• Lực momen xoắn cao.
• Làm được việc nặng môi trường khắc nghiệt.
• Vòng bi bạc đạn của Đức loại chịu lực và chống ẩm cao.

4) Phân loại động cơ Nord 4kw 3.7kw

a) Motor Nord 4kw 3.7kw 5Hp trục thẳng

Motor giảm tốc Nord 3.7Kw 4Kw 5Hp SK32

Ratio của motor Nord 4kw 3.7kw 5Hp là 11.71, thì momen xoắn cực đại đạt 311 Nm

Ratio 15.03, momen xoắn cực đại đạt 398 Nm

Ratio 20.70, momen xoắn cực đại đạt 546 Nm

Motor giảm tốc Nord 3.7Kw 4kw 5Hp SK42

Tỉ số truyền 15.12, lực momen xoắn 398 Nm

Tỉ số truyền 21.87, lực momen xoắn 579 Nm

Tỉ số truyền 29.29, lực momen xoắn 780 Nm

Động cơ Nord 3.7Kw 5Hp tỉ số truyền 41.29, lực momen xoắn 1091 Nm

Tỉ số truyền 50.98, lực momen xoắn 1364 Nm

Motor giảm tốc Nord 4Kw 3.7Kw 5Hp SK73

Ratio 28.32, momen xoắn cực đại đạt 749 Nm

Ratio 45.66, momen xoắn cực đại đạt 1194 Nm

Ratio 60.46, momen xoắn cực đại đạt 1592 Nm

b) Motor Nord  4kw 3.7kw 5Hp trục vuông góc

Động cơ Nord 4Kw 3.7Kw 5Hp SK9016.1

Tỉ số truyền 15.10, lực momen xoắn 398 Nm

Tỉ số truyền 20.51, lực momen xoắn 546 Nm

Tỉ số truyền 26.29, lực momen xoắn 695 Nm

Động cơ giảm tốc Nord 4Kw 3.7Kw 5Hp SK9032.1

Động cơ giảm tốc Nord 3.7Kw 5Hp có ratio 10.73, momen xoắn cực đại đạt 283 Nm

Ratio 20.23, momen xoắn cực đại đạt 538 Nm

Ratio 29.66, momen xoắn cực đại đạt 780 Nm

Ratio 40.36, momen xoắn cực đại đạt 1061 Nm

Ratio 49.94, momen xoắn cực đại đạt 1317 Nm

Động cơ Nord 3.7Kw 4kw 5Hp SK92772

Tỉ số truyền 10.88, lực momen xoắn 287 Nm

Tỉ số truyền 15.60, lực momen xoắn 411 Nm

Tỉ số truyền 19.73, lực momen xoắn 523 Nm

Tỉ số truyền 25.39, lực momen xoắn 670 Nm

5) Bảng giá motor Nord 4kw 3.7kw

Sau đây là khoảng giá trung bình của động cơ Nord 3.7kw 4kw 5hp trên thị trường các tỉnh thành Việt Nam. Quý vị cần biết giá cập nhật giá tuần này hãy gọi điện để có thông tin chính xác. Giá giao động hàng tháng theo tỉ giá USD, giá đồng, giá thép toàn cầu.

• Giá motor Nord 3.7kw 4kw 5hp, tỉ số truyền 10: 8 500 000 đ - 9 300 000 đ
• Giá motor Nord 3.7kw 4kw 5hp, tỉ số truyền 15: 9 300 000 đ - 10 200 000 đ
• Giá motor Nord 3.7kw 4kw 5hp, tỉ số truyền 20: 200 000 đ - 11 100 000 đ
• Giá motor Nord 3.7kw 4kw 5hp, tỉ số truyền 25: 11 100 000 đ - 11 900 000 đ
• Giá motor Nord 3.7kw 4kw 5hp, tỉ số truyền 30: 11 900 000 đ - 12 800 000 đ
• Giá motor Nord 3.7kw 4kw 5hp, tỉ số truyền 50: 12 800 000 đ - 13 600 000 đ
• Giá motor Nord 3.7kw 4kw 5hp, tỉ số truyền 60: 13 600 000 đ - 14 500 000 đ

6) Cách sử dụng motor Nord 4kw 3.7kw

Trong thực tế, khi lắp đặt sử dụng nhiều loại motor Nord thường không có sẵn, sau đây mời quý vị xem thêm các mẫu động cơ điện chuyên dụng bán chạy nhất Việt Nam

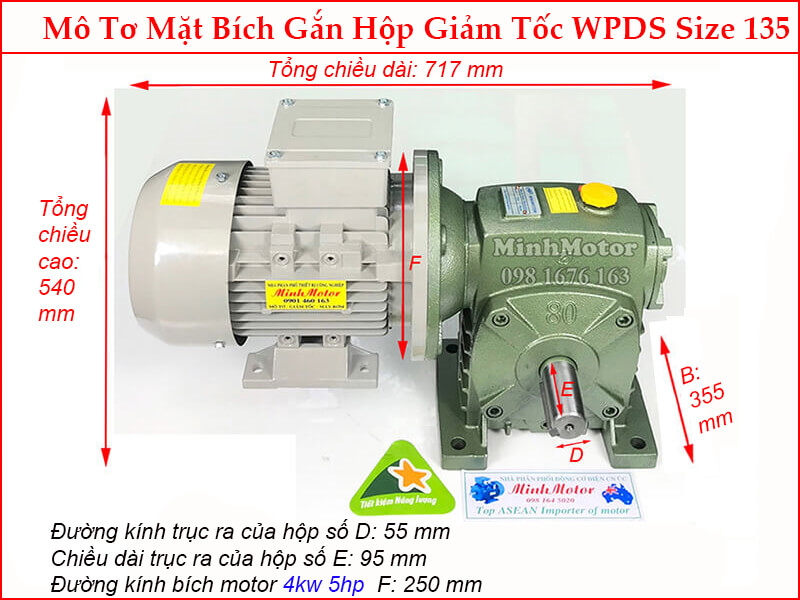

Motor Nord 4kw 5Hp có thể lắp với hộp số size 135 có trục ra vuông góc như hình sau. Tỷ số truyền thông dụng: 1/20, 1/10, 1/30, 1/40, 1/50, 1/60

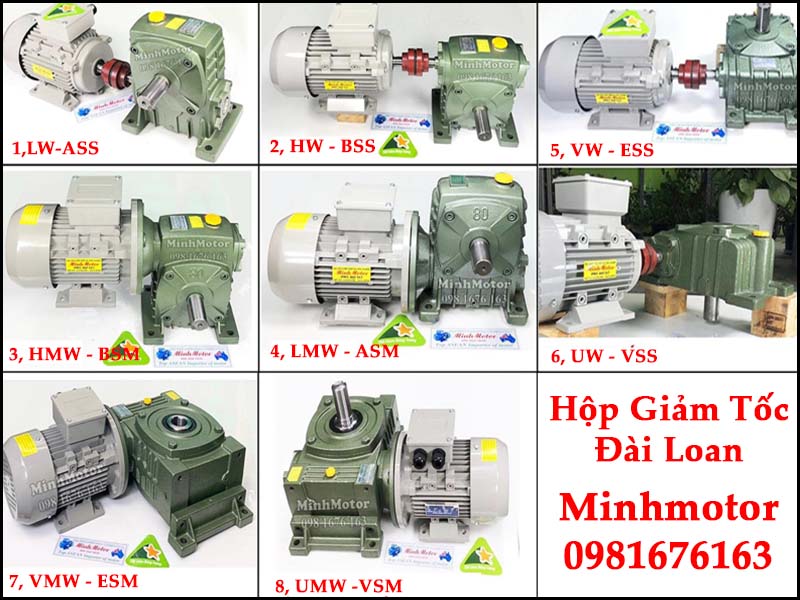

Ngoài tư thế trên, ta còn có thể lựa chọn nhiều kiểu lắp khác nhau lắp qua khớp nối, lắp trực tiếp, puly...như hình dưới đây:

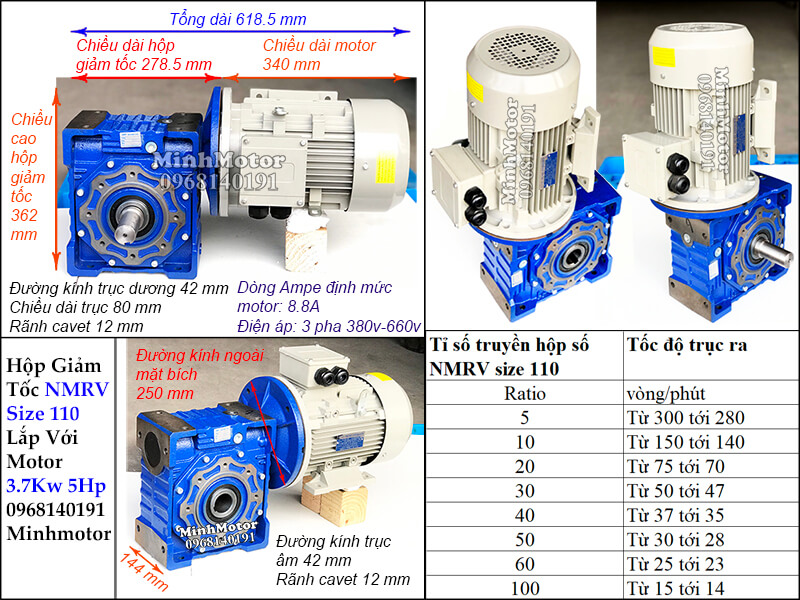

Motor 4kw 5Hp lắp với hộp số size 110 trục âm, trục dương ra vuông góc như hình sau:

Đường kính cốt âm = dương: 42mm

Tỷ số truyền (ratio) thông dụng: 10, 5, 15, 20, 30, 40, 50, 60, 100

Tốc độ vòng ra tương ứng tùy theo tỷ số truyền từ 285 - 15 vòng/phút

Motor giảm tốc 4kw 5Hp 3.7kw răng côn tải nặng

Dưới đây là loại motor giảm tốc lực mô men lớn, tải trọng khỏe, hệ số làm việc SF cao vỏ hộp số dày chống rung vỡ khi hoạt động liên tục.

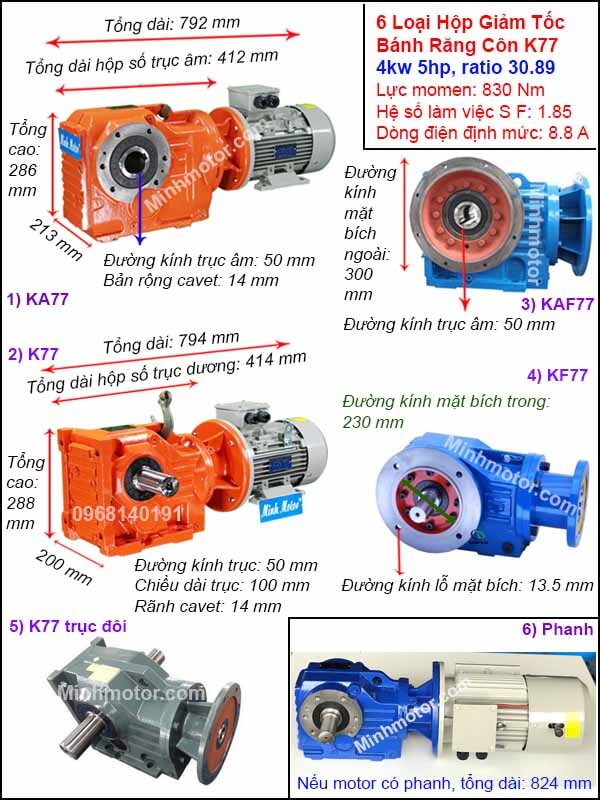

Hình sau là bản vẽ động cơ 4kw 5Hp lắp với hộp số bánh răng côn K77, ratio = 30.89.

• Đường kính trục âm: 50mm
• Đường kính trục dương: 50mm
• Lực mô men: 830 Nm
• Hệ số phục vụ SF: 1,85

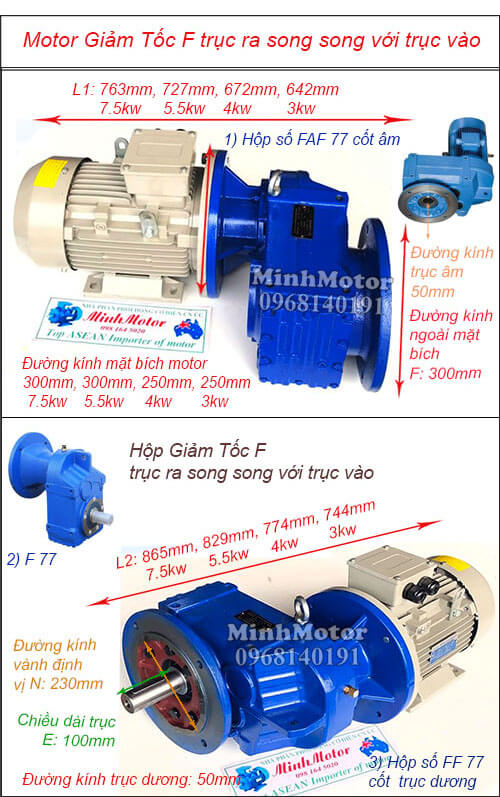

Động cơ 4kw 5Hp 3.7kw trục song song

Motor 4kw 5Hp có lắp hộp số F77 cốt ra song song với trục vào

• Đường kính cốt âm =trục dương: 50mm
• Đường kính mặt bích ngoài: 300mm

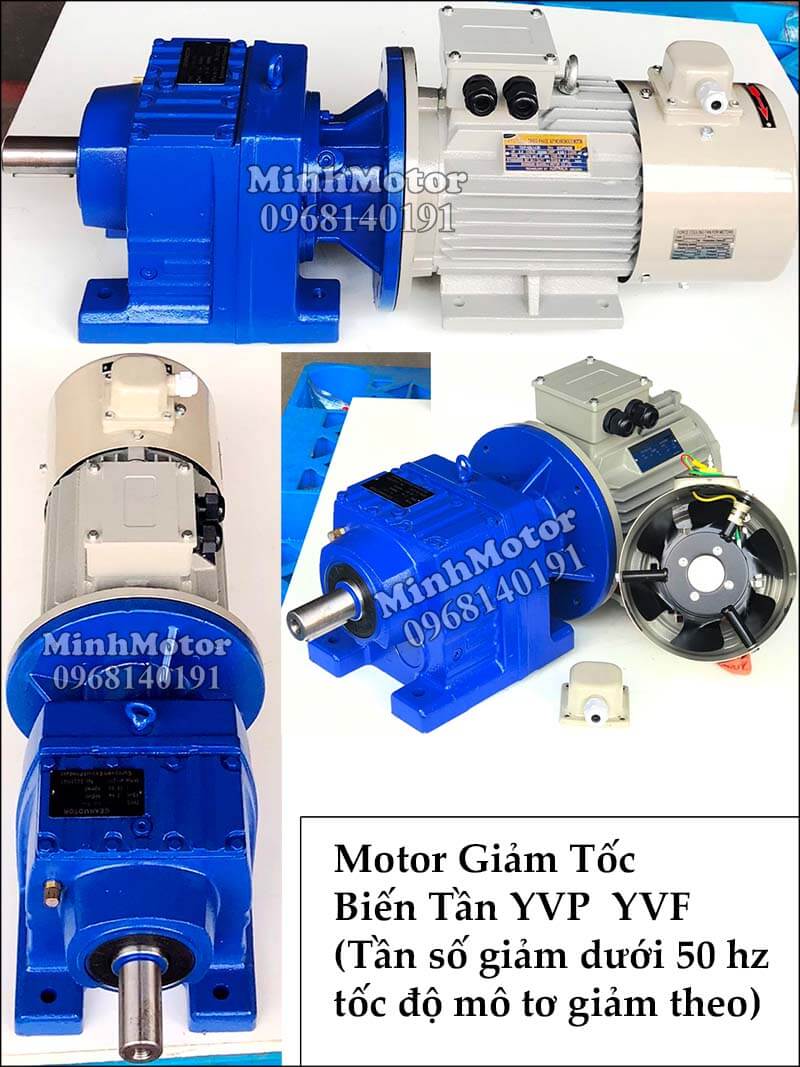

Động cơ 3.7kw 4kw 5Hp thay đổi tần số

Động cơ 3.7kw 4kw 5Hp có khả năng biến đổi tốc độ theo sự thay đổi tần số. Motor 5Hp 4kw YVP 4kw 5hp khi thay đổi tần số 5hz tới 50 hz có ampe = 8.7, lực motor xoắn = 25.4 Nm

7) Xuất xứ motor Nord 4kw 3.7kw

Động cơ Nord có nguồn gốc như sau

• Sản xuất tại Đức: hàng đặt cọc chờ
• Sản xuất tại Trung Quốc: chờ 8-9 tuần
• Phân phối từ Singapore về Việt Nam: 2 tháng

Trụ sở động cơ giảm tốc Nord có tại Singapore, Trung Quốc, Đức và Việt Nam, thời hạn bảo hành là 12 – 18 tháng. Riêng tại công ty Hồng Phúc, motor giảm tốc thường được bảo hành 3 năm
