Motor Nord 2.2Kw 3hp hay motor 2.2kw 3hp và động cơ Nord 3Kw 4hp của nước cộng hòa Đức. Motor giảm tốc Nord 2.2Kw 3hp và động cơ giảm tốc nord 3kw 4hp thường gắn với hộp giảm tốc SK12, SK22, SK42, SK63, SK73, SK83/42, SK9016.1, SK9032.1, SK9042.1, SK92772. Hộp giảm tốc Nord SK xây dựng nhà máy tại Trung Âu, đây là thiết bị truyền động tuổi thọ cao và uy tín có nhiều hội cơ điện khuyên dùng. Đến nay Motor Nord 2.2Kw 3Kw có mặt tại 56 quốc gia.
1) Ứng dụng motor Nord 2.2Kw 3Kw
Động cơ giảm tốc Nord với công suất 2.2Kw và 3Kw có thể được sử dụng trong nhiều ứng dụng công nghiệp khác nhau, bao gồm:
- Hệ thống truyền động công nghiệp: Motor Nord có công suất lớn như vậy thường được áp dụng trong các hệ thống truyền động công nghiệp, như máy nghiền, máy xay, máy ép, máy kéo, máy cắt, máy trộn, và các thiết bị khác có yêu cầu về công suất cao.
- Các ứng dụng bơm: Motor Nord 2.2Kw và 3Kw thích hợp cho các ứng dụng bơm lớn, chẳng hạn như hệ thống bơm nước công nghiệp, hệ thống bơm chữa cháy, hệ thống bơm nước thải, và hệ thống bơm dầu.
- Máy nén khí: Motor Nord có công suất lớn có thể được sử dụng trong các hệ thống máy nén khí công nghiệp, như máy nén khí vít, máy nén khí piston, và máy nén khí trục vít.
- Các ứng dụng trong ngành sản xuất: Motor Nord có công suất cao có thể được sử dụng trong nhiều ứng dụng trong ngành sản xuất, như máy chế biến thực phẩm, máy móc dệt, máy in, máy dập nén, máy gia công kim loại, và nhiều ứng dụng khác.
- Các ứng dụng công nghiệp khác: Motor Nord 2.2Kw và 3Kw có thể được áp dụng trong nhiều ứng dụng công nghiệp khác như máy kéo hàng, máy nâng hạ, máy đóng gói, hệ thống tự động hóa, và nhiều ứng dụng khác trong môi trường công nghiệp.
2) Ưu điểm motor Nord 2.2Kw 3Kw
Motor Nord với công suất 2.2Kw và 3Kw có nhiều ưu điểm quan trọng, bao gồm:
- Độ tin cậy và độ bền cao: Motor Nord được thiết kế và chế tạo theo tiêu chuẩn cao, đảm bảo độ tin cậy và độ bền trong quá trình vận hành. Chúng có khả năng chịu tải cao và khả năng làm việc liên tục trong môi trường công nghiệp khắc nghiệt.
- Hiệu suất vượt trội: Motor Nord 2.2Kw và 3Kw có hiệu suất vận hành cao, giúp giảm thiểu mất năng lượng và tiết kiệm điện. Điều này không chỉ giảm chi phí hoạt động mà còn giúp bảo vệ môi trường.
- Thiết kế linh hoạt: Motor Nord được cung cấp với nhiều tùy chọn về kích thước và tính năng, cho phép phù hợp với nhiều ứng dụng khác nhau. Điều này giúp dễ dàng tích hợp motor vào các hệ thống và máy móc hiện có.
- Hiệu quả trong quá trình vận hành: Motor Nord có hiệu quả cao trong quá trình vận hành, giúp giảm độ rung, độ ồn và hao mòn. Điều này làm tăng tuổi thọ của motor và giảm nhu cầu bảo trì.
- Dễ dàng bảo trì và sửa chữa: Motor Nord được thiết kế dễ dàng bảo trì và sửa chữa. Các linh kiện thay thế có sẵn và dễ dàng tiếp cận, giúp giảm thời gian dừng máy và tăng khả năng hoạt động liên tục.
3) Thông số kỹ thuật motor Nord 2.2Kw 3Kw
- Vỏ đầu giảm tốc đúc nguyên khối rất nặng.
- Lực momen xoắn mạnh.
- Có sự chịu đựng quá tải.
- Vòng bi bạc đạn của Đức tuổi thọ rất dài và chống ẩm cao.
4) Phân loại motor Nord 2.2Kw 3Kw
a) Motor giảm tốc Nord 2.2Kw 3Hp trục thẳng
- Motor giảm tốc Nord 2.2Kw 3Hp SK12
Motor Nord có ratio 10.70, khi này momen xoắn cực đại đạt 156 Nm
- Motor giảm tốc Nord 2.2kw 3Hp SK22
Tỉ số truyền 10.89, lực momen xoắn 159 Nm
Tỉ số truyền 20.03, lực momen xoắn 292 Nm
Tỉ số truyền 28.80, lực momen xoắn 420 Nm
- Motor giảm tốc Nord 2.2kw 3Hp SK42
Ratio 21.87, momen xoắn cực đại đạt 318 Nm
Ratio 30.46, momen xoắn cực đại đạt 447 Nm
Ratio 41.29, momen xoắn cực đại đạt 600 Nm
Ratio 50.98, momen xoắn cực đại đạt 750 Nm
Ratio 60.66, momen xoắn cực đại đạt 875 Nm
b) Motor giảm tốc Nord 2.2Kw 3Hp trục vuông góc
- Motor Nord SK9016.1, 2.2Kw 3Hp
Tỉ số truyền 15.10, lực momen xoắn 221 Nm
Tỉ số truyền 19.73, lực momen xoắn 288 Nm
Tỉ số truyền 25.39, lực momen xoắn 369 Nm
Tỉ số truyền 32.04, lực momen xoắn 467 Nm
- Động cơ Nord SK92776, 2.2Kw 3Hp
Ratio 15.60, momen xoắn cực đại đạt 228 Nm
Ratio 19.73, momen xoắn cực đại đạt 288 Nm
Ratio 28.44, momen xoắn cực đại đạt 412 Nm
5) Phân loại motor Nord giảm tốc 3Kw 4Hp
a) Motor giảm tốc Nord 3Kw 4Hp trục thẳng
- Motor giảm tốc Nord 3Kw 4Hp SK63
Tỉ số truyền 50.73, lực momen xoắn 1023 Nm
Tỉ số truyền 62.87, lực momen xoắn 1246 Nm
- Motor giảm tốc Nord 3Kw 4Hp SK73
Ratio từ 91.38 – 205.61, momen xoắn cực đại đạt từ 1910 Nm – 4152 Nm
- Motor giảm tốc Nord 3Kw 4Hp SK83/42
Tỉ số truyền từ 126.50 – 525.40, lực momen xoắn từ 2605 Nm – 10611 Nm
b) Motor giảm tốc Nord 3Kw 4Hp trục vuông góc
- Motor giảm tốc Nord 3Kw 4Hp SK 9032.1
Ratio 10.73, momen xoắn cực đại đạt 217 Nm
Ratio 20.23, momen xoắn cực đại đạt 409 Nm
Ratio 29.66, momen xoắn cực đại đạt 597 Nm
Ratio 40.36, momen xoắn cực đại đạt 819 Nm
Động cơ giảm tốc Nord 3Kw 4hp Ratio 59.17, momen xoắn cực đại đạt 1194 Nm
- Motor giảm tốc Nord 3Kw 4Hp SK 9042.1
Tỉ số truyền 31.70, lực momen xoắn 637 Nm
Tỉ số truyền 40.54, lực momen xoắn 819 Nm
Tỉ số truyền 63.25, lực momen xoắn 1302 Nm
6) Giá motor Nord 2.2kw 3Kw
Sau đây là khoảng giá trung bình của motor Nord 2.2kw 3hp, động cơ Nord 3Kw 4hp trên thị trường các tỉnh thành Việt Nam. Quý vị cần biết giá cập nhật giá tuần này hãy gọi điện để có thông tin chính xác. Giá giao động hàng tháng theo tỉ giá USD, giá đồng, giá thép toàn cầu.
a) Giá motor Nord 2.2kw 3hp
- Giá motor Nord 2.2kw 3hp, tỉ số truyền 10: 6 650 000 đ - 7 300 000 đ
- Giá motor Nord 2.2kw 3hp, tỉ số truyền 15: 7 300 000 đ - 8 000 000 đ
- Giá motor Nord 2.2kw 3hp, tỉ số truyền 20: 8 000 000 đ - 8 600 000 đ
- Giá motor Nord 2.2kw 3hp, tỉ số truyền 25: 8 600 000 đ - 9 300 000 đ
- Giá motor Nord 2.2kw 3hp, tỉ số truyền 30: 9 300 000 đ - 9 900 000 đ
- Giá motor Nord 2.2kw 3hp, tỉ số truyền 50: 10 000 000 đ - 10 600 000 đ
- Giá motor Nord 2.2kw 3hp, tỉ số truyền 60: 10 600 000 đ - 11 300 000 đ
a) Giá động cơ Nord 3kw 4hp
- Giá động cơ Nord 3kw 4hp, tỉ số truyền 10: 7 500 000 đ - 8 200 000 đ
- Giá động cơ Nord 3kw 4hp, tỉ số truyền 10: 8 200 000 đ - 9 000 000 đ
- Giá động cơ Nord 3kw 4hp, tỉ số truyền 15: 9 000 000 đ - 9 700 000 đ
- Giá động cơ Nord 3kw 4hp, tỉ số truyền 20: 9 700 000 đ - 10 500 000 đ
- Giá động cơ Nord 3kw 4hp, tỉ số truyền 25: 10 500 000 đ - 11 200 000 đ
- Giá động cơ Nord 3kw 4hp, tỉ số truyền 30: 11 200 000 đ - 12 000 000 đ
- Giá động cơ Nord 3kw 4hp, tỉ số truyền 50: 12 000 000 đ - 12 700 000 đ
- Giá động cơ Nord 3kw 4hp, tỉ số truyền 60:12 700 000 đ - 13 500 000 đ
7) Cách sử dụng motor Nord 2.2kw 3Kw
- Motor giảm tốc Nord trục vuông góc WP. Motor 2.2kw 3Hp có thể lắp với hộp số size 120 có trục ra vuông góc như hình sau. Tỷ số truyền thường dùng: 1/10, 1/20, 1/30, 1/40, 1/50, 1/60
- Ngoài tư thế trên, ta còn có thể lựa chọn nhiều kiểu lắp khác nhau lắp qua khớp nối, puly, lắp trực tiếp,...như hình sau:
- Motor hộp số NMRV. Motor Nord 2.2kw 3Hp lắp với hộp số size 90 trục âm, trục dương như hình sau:
Đường kính trục âm = dương: 35mm
Tỷ số truyền (ratio) thông dụng: 5, 10, 15, 20, 30, 40, 50, 60, 100
Tốc độ vòng ra trung bình tùy tùy theo tỷ số truyền từ 300 - 14 vòng/phút
- Động cơ Nord 2.2kw 3Hp răng côn tải nặng
Dưới đây là loại motor giảm tốc lực mô men lớn, tải trọng khỏe, hệ số làm việc SF cao vỏ hộp số dày chống rung vỡ khi hoạt động liên tục.

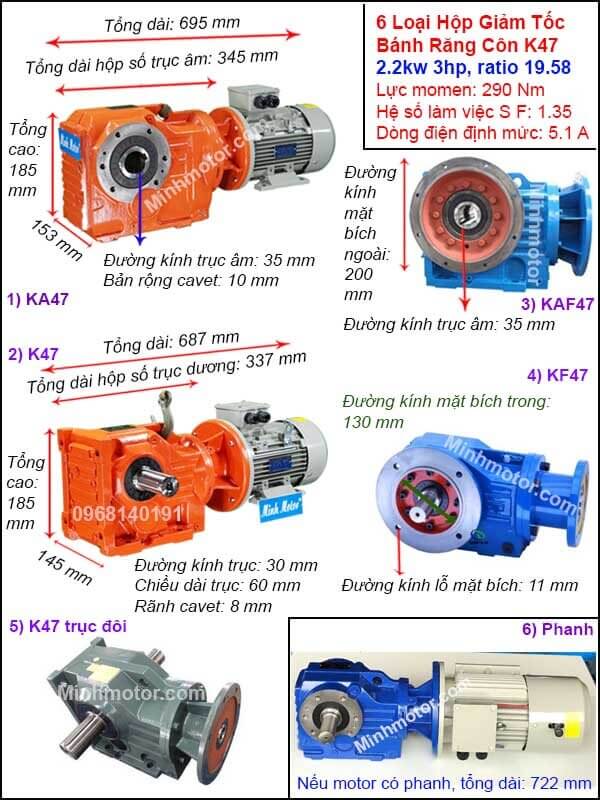

Hình sau là bản vẽ motor Nord 2.2kw 3Hp gắn với hộp số bánh răng côn K47, ratio = 19.58.
Đường kính trục âm: 35mm
Đường kính trục dương: 30mm
Lực mô men: 290 Nm
Hệ số phục vụ SF: 1,35
- Động cơ Nord 3Hp 2.2kw trục song song. Motor 2.2kw 3hp có thể lắp hộp số F47 trục ra song song với trục vào
Đường kính trục âm =trục dương: 30mm
Đường kính mặt bích ngoài: 200mm

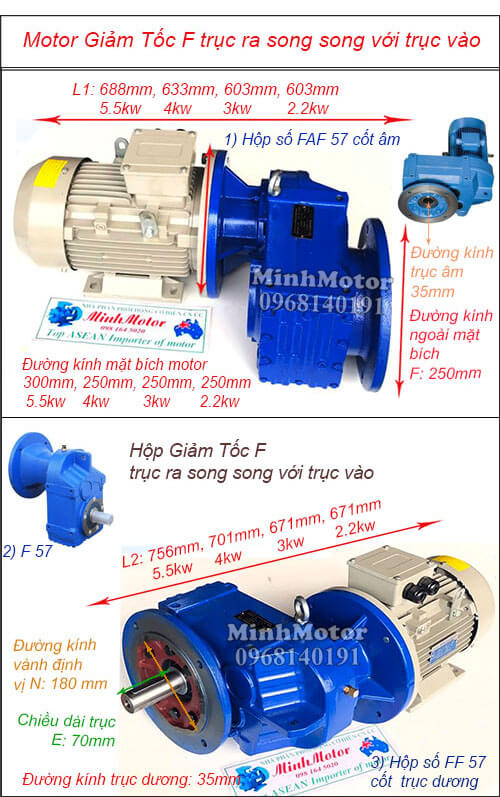

- Động cơ Nord 3kw 4Hp trục song song. Motor 3kw 4hp có lắp hộp số F57 trục ra song song với trục vào:
Đường kính trục âm =trục dương: 35mm
Đường kính mặt bích ngoài: 250mm
8) Xuất xứ motor Nord 2.2Kw 3Kw
Động cơ Nord có nguồn gốc như sau
- Sản xuất tại Đức: hàng đặt cọc chờ
- Sản xuất tại Trung Quốc: chờ 8-9 tuần
- Phân phối từ Singapore về Việt Nam: 2 tháng
Trụ sở động cơ Nord có tại Singapore, Trung Quốc, Đức và Việt Nam, thời hạn bảo hành là 12 – 18 tháng. Riêng tại công ty Hồng Phúc, motor giảm tốc thường được bảo hành 3 năm
