Motor Nord 1.5Kw 1.1Kw 0.75Kw

Motor Nord 1.5Kw 1.1Kw 0.75Kw còn gọi là động cơ Nord 1.5Kw 1.1Kw 0.75Kw của nước cộng hòa Đức. Motor giảm tốc Nord 1.5Kw 1.1Kw 0.75Kw thường gắn với hộp giảm tốc SK02, SK23, SK32, SK33N, SK9012.1, SK9016.1, SK92772. Hộp giảm tốc Nord SK được thiết kế tại Châu Âu, đây là thiết bị truyền động lâu đời và uy tín có nhiều hội cơ điện khuyên dùng. Hiện nay Motor Nord 1.5Kw 1.1Kw 0.75Kw có mặt tại 50 đất nước.

1) Ứng dụng motor Nord 1.5Kw 1.1Kw 0.75Kw

Dưới đây là một số ứng dụng thông thường của các loại động cơ giảm tốc Nord có công suất 1.5Kw, 1.1Kw và 0.75Kw:

• Được sử dụng trong các hệ thống bơm nước nhỏ và vừa, chẳng hạn như bơm nước sinh hoạt, bơm nước tưới tiêu, hoặc bơm nước trong công nghiệp nhẹ.
• Được áp dụng trong các loại máy công cụ như máy tiện, máy phay, máy khoan, máy mài, v.v.
• Được sử dụng trong các hệ thống máy nén khí nhỏ và vừa, chẳng hạn như máy nén khí cho công nghiệp nhẹ hoặc các ứng dụng trong gia đình.
• Sử dụng trong hệ thống cổng tự động, giúp điều khiển mở đóng cổng dễ dàng và tự động.
• Được áp dụng trong các hệ thống máy vận chuyển nhỏ và vừa, như băng chuyền, máy kéo hàng hoặc máy nâng hạ.
• Sử dụng trong nhiều ứng dụng trong ngành công nghiệp, chẳng hạn như máy cắt, máy ép, máy dập, v.v.
• Được sử dụng trong các hệ thống máy quạt nhỏ và vừa, như máy quạt công nghiệp, máy quạt thông gió, máy quạt làm mát.
• Dùng trong các hệ thống bơm nhỏ, như bơm chìm, bơm ly tâm nhỏ, bơm chân không nhỏ.

2) Ưu điểm motor Nord 1.5Kw 1.1Kw 0.75Kw

Motor Nord có nhiều ưu điểm chung, bao gồm:

• Hiệu suất vận hành tốt, giúp giảm thiểu mất năng lượng và tiết kiệm điện
• Động cơ bền bỉ hoạt động trong điều kiện khắc nghiệt.
• Có khả năng chịu tải cao và khả năng chống ăn mòn, giúp kéo dài tuổi thọ của động cơ.
• Thiết kế modul và linh hoạt
• Dễ dàng lắp đặt và bảo trì.

3) Thông số kỹ thuật motor Nord 1.5Kw 1.1Kw 0.75Kw

• Vỏ đầu giảm tốc đúc nguyên khối rất nặng.
• Lực momen xoắn lớn.
• Làm được việc nặng môi trường khắc nghiệt.
• Vòng bi bạc đạn của Đức cực bền và chống ẩm cao.

4) Phân loại motor Nord 1.5Kw 1.1Kw 0.75Kw

a) Motor Nord 1.5kw 2hp trục thẳng

• Motor giảm tốc Nord 1.5Kw 2Hp SK12

Ratio 10.70, momen xoắn cực đại đạt 110 Nm

Motor Nord 1.5Kw 2Hp ratio 16.73 có lực momen xoắn cực đại đạt 173 Nm

Ratio 21.28, momen xoắn cực đại đạt 217 Nm

Tổng dài 507mm

Tổng cao 169mm

Bản rộng chân đế 135mm

Tổng dài chân đế 139mm

Khoảng cách tâm đế ngang trục 105mm

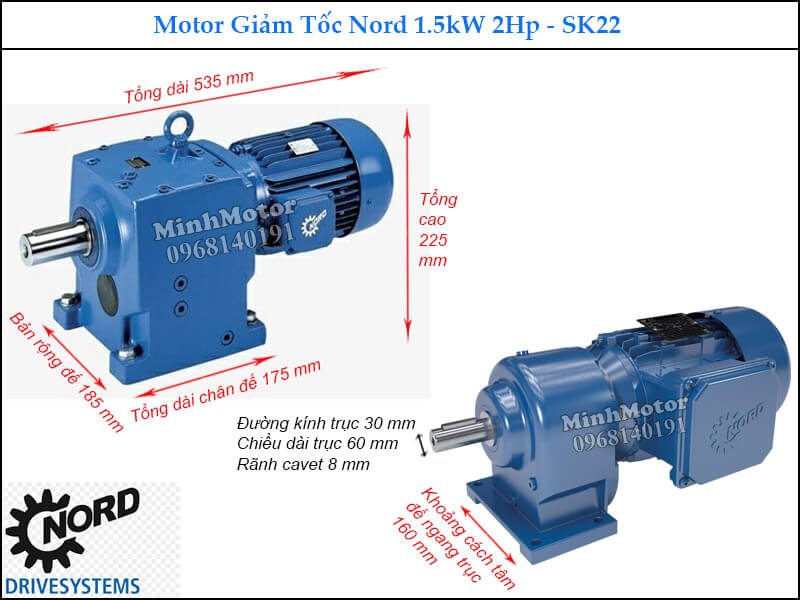

• Motor giảm tốc Nord 1.5Kw 2Hp SK22

Tỉ số truyền 10.89, lực momen xoắn 112 Nm

Tỉ số truyền 14.69, lực momen xoắn 151 Nm

Tỉ số truyền 20.03, lực momen xoắn 205 Nm

Tỉ số truyền 29.31, lực momen xoắn 298 Nm

Tỉ số truyền 42.82, lực momen xoắn 434 Nm

Tổng dài 535mm

Tổng cao 225mm

Đường kính trục 30mm

Chiều dài trục 60mm

 Rãnh cavet 8mm

Bản rộng chân đế 185mm

Tổng dài chân đế 175mm

Khoảng cách tâm đế ngang trục 160mm

• Motor giảm tốc Nord 1.5Kw 2Hp SK42

Ratio 24.67, momen xoắn cực đại đạt 251 Nm

Ratio 30.46, momen xoắn cực đại đạt 311 Nm

Ratio 60.66, momen xoắn cực đại đạt 623 Nm

Tổng dài 627mm

Tổng cao 327mm

Đường kính trục 45mm

Chiều dài trục 90mm

 Rãnh cavet 14mm

Bản rộng chân đế 239mm

Tổng dài chân đế 175mm

Khoảng cách tâm đế ngang trục 160mm

b) Motor Nord 1.5kw 2hp trục vuông góc

• Motor Nord Giảm Tốc 1.5Kw 2Hp SK 9016.1

Tỉ số truyền 20.51, lực momen xoắn 211 Nm

Tỉ số truyền 30.52, lực momen xoắn 311 Nm

Tỉ số truyền 40.92, lực momen xoắn 421 Nm

Tỉ số truyền 52.44, lực momen xoắn 531 Nm

• Motor Nord Giảm Tốc 1.5Kw 2Hp SK 92772

Động cơ giảm tốc Nord 1.5Kw 2Hp có ratio 28.44, momen xoắn cực đại đạt 292 Nm

Ratio 40.77, momen xoắn cực đại đạt 421 Nm

Ratio 52.48, momen xoắn cực đại đạt 531 Nm

c) Motor Nord 1.1kw 1.5hp trục thẳng

• Động cơ giảm tốc Nord 1.1Kw 1.5Hp SK12

Tỉ số truyền 10.70, lực momen xoắn 81 Nm

Tỉ số truyền 16.73, lực momen xoắn 127 Nm

Tỉ số truyền 21.28, lực momen xoắn 159 Nm

Tổng dài 507mm

Tổng cao 169mm

Đường kính trục 25mm

Chiều dài trục 50mm

 Rãnh cavet 8mm

Bản rộng chân đế 139mm

Tổng dài chân đế 135mm

Khoảng cách tâm đế ngang trục 105mm

• Động cơ giảm tốc Nord 1.1Kw 1.5Hp SK22

Ratio 10.89, momen xoắn cực đại đạt 82 Nm

Ratio 20.03, momen xoắn cực đại đạt 150 Nm

Ratio 29.31, momen xoắn cực đại đạt 219 Nm

Ratio 35.55, momen xoắn cực đại đạt 269 Nm

Ratio 55.28, momen xoắn cực đại đạt 420 Nm

Tổng dài 535mm

Tổng cao 225mm

Đường kính trục 30mm

Chiều dài trục 60mm

 Rãnh cavet 8mm

Bản rộng chân đế 185mm

Tổng dài chân đế 175mm

Khoảng cách tâm đế ngang trục 160mm

d) Motor Nord 1.1kw 1.5hp trục vuông góc

• Motor hộp số 1.1Kw 1.5Hp SK 9012.1

Tỉ số truyền 10.85, lực momen xoắn 81 Nm

Tỉ số truyền 20.87, lực momen xoắn 157 Nm

Tỉ số truyền 31.45, lực momen xoắn 239 Nm

Tỉ số truyền 41.65, lực momen xoắn 318 Nm

Tỉ số truyền 62.74, lực momen xoắn 478 Nm

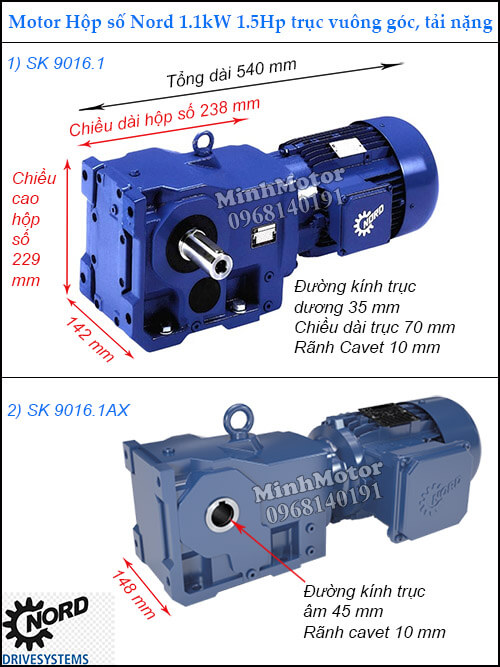

• Motor hộp số 1.1Kw 1.5Hp SK 9016.1

Ratio 30.52, momen xoắn cực đại đạt 228 Nm

Ratio 40.92, momen xoắn cực đại đạt 309 Nm

Ratio 52.44, momen xoắn cực đại đạt 389 Nm

e) Motor Nord 0.75kw 1hp trục thẳng

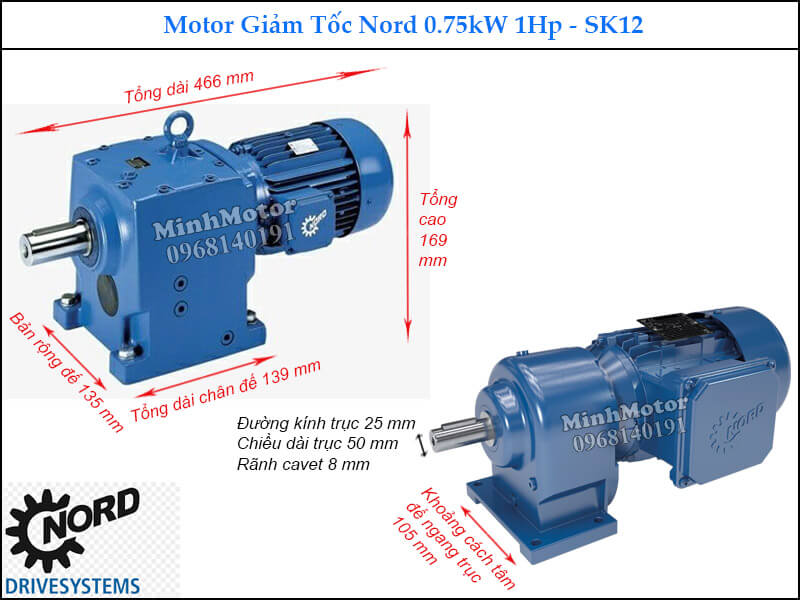

• Hộp giảm tốc Nord SK12 0.75Kw 1Hp

Tỉ số truyền 10.70, lực momen xoắn 56 Nm

Tỉ số truyền 21.28, lực momen xoắn 110 Nm

Tỉ số truyền 38.31, lực momen xoắn 199 Nm

Tổng dài 466mm

Tổng cao 169mm

Đường kính trục 25mm

Chiều dài trục 50mm

 Rãnh cavet 8mm

Bản rộng chân đế 135mm

Tổng dài chân đế 139mm

Khoảng cách tâm đế ngang trục 105mm

• Hộp giảm tốc Nord SK32 0.75Kw 1Hp

Ratio 20.70, lực momen xoắn 109 Nm

Ratio 33.05, lực momen xoắn 171 Nm

Ratio 46.31, lực momen xoắn 239 Nm

Ratio 57.53, lực momen xoắn 298 Nm

Tổng dài 554mm

Tổng cao 292mm

Đường kính trục 25mm

Chiều dài trục 50mm

 Rãnh cavet 8mm

Bản rộng chân đế 210mm

Tổng dài chân đế 214mm

Khoảng cách tâm đế ngang trục 185mm

f) Motor Nord 0.75kw 1hp trục vuông góc

• Động cơ Giảm Tốc Nord 0.75Kw 1Hp SK 9012.1

Tỉ số truyền 15.30, lực momen xoắn 80 Nm

Tỉ số truyền 20.87, lực momen xoắn 109 Nm

Tỉ số truyền 31.45, lực momen xoắn 163 Nm

Tỉ số truyền 41.65, lực momen xoắn 217 Nm

• Động cơ Nord 0.75Kw 1Hp SK 92772

Ratio 40.77, momen xoắn cực đại đạt 211 Nm

Ratio 52.48, momen xoắn cực đại đạt 275 Nm

Ratio 64.01, momen xoắn cực đại đạt 341 Nm

5) Bảng giá motor Nord 1.5Kw 1.1Kw 0.75Kw

a) Giá motor Nord 1.5kw 2hp

Giá motor Nord 1.5kw 2hp, tỉ số truyền 10: 4 600 000  - 5 100 000 VND

Giá motor Nord 1.5kw 2hp, tỉ số truyền 20: 5 100 000  - 5 500 000 VND

Giá motor Nord 1.5kw 2hp, tỉ số truyền 30: 5 500 000 - 5 900 000 VND

Giá motor Nord 1.5kw 2hp, tỉ số truyền 50: 5 900 000 - 6 400 000 VND

Giá motor Nord 1.5kw 2hp, tỉ số truyền 60: 6 400 000  - 6 900 000 VND

b) Giá motor Nord 1.1kw 1.5hp

Giá động cơ Nord 1.1kw 1.5hp, tỉ số truyền 10: 4 000 000  - 4 400 000 VND

Giá động cơ Nord 1.1kw 1.5hp, tỉ số truyền 20: 4 400 000  - 4 800 000 VND

Giá động cơ Nord 1.1kw 1.5hp, tỉ số truyền 30: 4 800 000 - 5 200 000 VND

Giá động cơ Nord 1.1kw 1.5hp, tỉ số truyền 50: 5 200 000  - 5 600 000 VND

Giá động cơ Nord 1.1kw 1.5hp, tỉ số truyền 60: 5 600 000  - 6 000 000 VND

c) Giá motor Nord 0.75kw 1hp

Giá motor giảm tốc Nord 0.75kw 1hp, tỉ số truyền 10: 3 500 000 - 3 800 000 VND

Giá motor giảm tốc Nord 0.75kw 1hp, tỉ số truyền 20: 3 800 000  - 4 200 000 VND

Giá motor giảm tốc Nord 0.75kw 1hp, tỉ số truyền 30: 4 200 000  - 4 600 000 VND

Giá motor giảm tốc Nord 0.75kw 1hp, tỉ số truyền 50: 4 600 000  - 4 900 000 VND

Giá motor giảm tốc Nord 0.75kw 1hp, tỉ số truyền 60: 4 900 000 - 5 200 000 VND

6) Cách sử dụng motor Nord 1.5Kw 1.1Kw 0.75Kw

• Động cơ giảm tốc Nord lực mô men lớn, tải trọng khỏe, hệ số làm việc SF cao vỏ hộp số dày chống rung vỡ khi hoạt động xuyên suốt.

Sau đây là bản vẽ motor nord 1hp 0.75kw nối với hộp số K37 côn xoắn ratio 10.49

Đường kính cốt âm: 30mm

Lực momen: 54Nm

Hệ số làm việc SF: 2.9

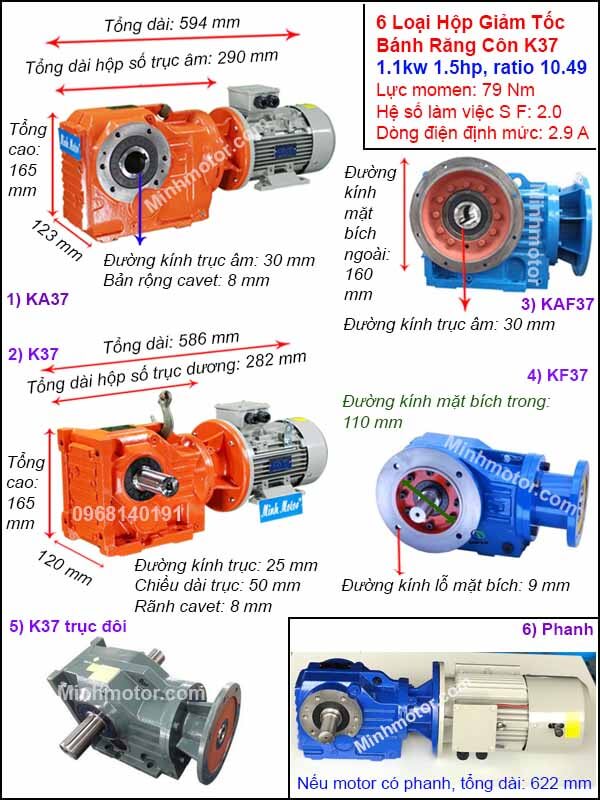

• Motor giảm tốc Nord 1.1kw 1.5hp K37 tải nặng vuông góc

Đường kính cốt âm: 30mm

Lực momen: 79Nm

Hệ số phục vụ SF: 2.0

• Motor giảm tốc 1.5kw 2hp K57 tải nặng vuông góc

Đường kính trục âm: 40mm

Lực momen: 310Nm

Hệ số làm việc SF: 1.95
