Đánh Giá Ưu Nhược Điểm MarelliMotori Motor Và Các Loại Motor Bán Chạy Nhất

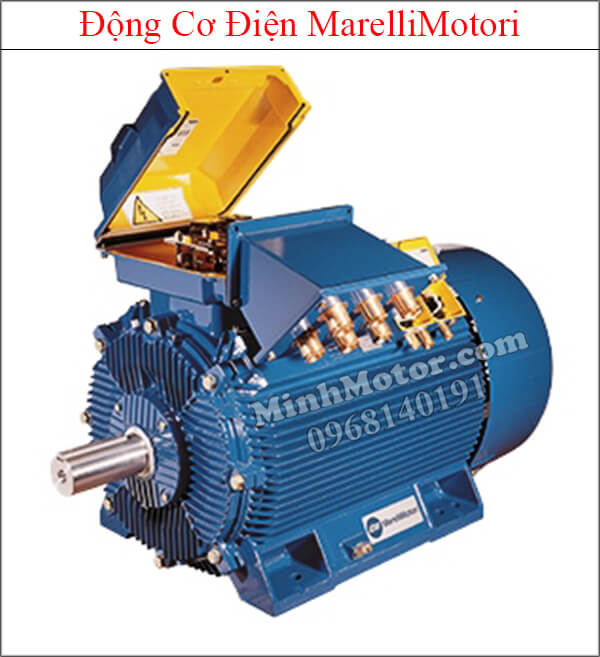

MarelliMotori (Marelli Motori) là thương hiệu động cơ điện lâu đời của Ý, làm motor 3 pha hạ thế từ khoảng 0.12kW tới hàng trăm kW, motor chân đế, mặt bích, motor cho bơm, quạt, máy nén và máy phát. Muốn chọn MarelliMotori motor đúng thì đọc kỹ tem (nhiều motor ghi nhiều mức điện áp 380–460V, 50/60Hz), khớp công suất, số cực, mã vỏ và kiểu lắp; máy cần đổi tốc độ thì đi kèm biến tần hoặc hộp giảm tốc.

1) MarelliMotori motor là gì, xuất xứ ở đâu

Marelli Motori có trụ sở và nhà máy chính tại Arzignano (vùng Vicenza, Ý), lịch sử hơn 100 năm từ hãng điện Ercole Marelli. Ngoài nhà máy ở Ý, hãng có nhà máy hoặc đối tác sản xuất ở nước ngoài, trong đó có Trung Quốc. Ở Việt Nam, motor MarelliMotori đi chủ yếu theo máy bơm, máy nén, máy phát nhập từ châu Âu; hàng sẵn trong nước không nhiều, thường phải đặt.

Motor sản xuất tại Ý có thêm mã chống hàng giả trên tem; motor làm tại Trung Quốc vẫn mang thương hiệu nhưng tem ghi rõ nơi sản xuất.

2) Cấu tạo MarelliMotori motor

• Stato lõi thép lá kỹ thuật điện, dây quấn đồng cách điện cấp F, nhiều dòng thiết kế cho nhiệt độ tăng cấp B để có dự trữ nhiệt.
• Rotor lồng sóc nhôm đúc (motor lớn có loại thanh đồng), cốt thép.
• Vỏ nhôm với motor nhỏ, gang với motor lớn; quạt làm mát ngoài.
• Hộp cực điện to và rộng, đi dây thoải mái, tản nhiệt đầu cốt tốt; motor lớn có ống kim loại bảo vệ cáp ra khỏi hộp cực.
• Bạc đạn cầu, motor lớn có vú bơm mỡ; tùy chọn sấy chống ẩm, cảm biến nhiệt PTC.

3) Thông số kỹ thuật MarelliMotori motor 3 pha

a) Thông số chung

• Công suất motor hạ thế: từ khoảng 0.12kW tới hàng trăm kW.
• Tốc độ: 2 cực khoảng 2900 vòng/phút, 4 cực khoảng 1450 vòng/phút, 6 cực khoảng 970 vòng/phút, 8 cực khoảng 720 vòng/phút ở 50Hz.
• Điện áp: 220/380V, 380/660V, 400V, 415V, 440V, 460V (50 hoặc 60Hz).
• Cấp bảo vệ IP55 phổ biến, có bản IP56, IP65.
• Kiểu lắp: chân đế B3, mặt bích B5, B14, B35, lắp đứng V1.

b) Đọc tem MarelliMotori nhiều mức điện áp

Nhiều tem MarelliMotori in nhiều dòng: mỗi dòng là một mức điện áp và tần số (380V/50Hz, 400V/50Hz, 415V/50Hz, 440V/60Hz, 460V/60Hz…) kèm dòng điện, tốc độ, cos φ tương ứng. Ở Việt Nam đọc dòng 380V hoặc 400V 50Hz. Ký hiệu Δ hoặc Y bên cạnh cho biết cách đấu tại mức điện áp đó.

Motor làm tại Ý có thêm dòng mã chống hàng giả ở gần cuối tem:

c) Dòng điện theo công suất và biến tần phù hợp

• Motor MarelliMotori 3 pha chạy biến tần các hãng; motor từ 30kW trở lên chạy biến tần lâu dài nên dùng bạc đạn cách điện phía đuôi để tránh dòng trục.
• Bơm, quạt chạy biến tần giảm 10–20% tốc độ thì điện năng giảm rõ rệt.
• Tem chỉ có 60Hz thì khi chạy lưới 50Hz cần giảm điện áp theo tỉ lệ, hoặc dùng biến tần.

4) Phân loại MarelliMotori motor

• Motor không đồng bộ 3 pha rotor lồng sóc: loại chính, dùng cho bơm, quạt, máy nén, băng tải.
• Motor 1 pha công suất nhỏ: quạt, bơm nhỏ, máy nén nhỏ.
• Motor hiệu suất cao IE2, IE3, IE4 cho tải chạy liên tục.
• Máy phát đồng bộ và motor đồng bộ cho máy phát điện, máy nén lớn cần tốc độ chính xác.
• Motor cho môi trường đặc biệt: chống cháy nổ, hàng hải, tùy dòng sản phẩm.

5) Cách đấu điện MarelliMotori motor

Motor 3 pha công suất nhỏ dưới khoảng 4kW thường là loại 220/380V: lưới 380V thì đấu sao, nối chung 3 đầu cuối (W2, U2, V2) bằng thanh đồng, 3 dây nguồn vào U1, V1, W1. Cọc tiếp địa có ký hiệu nối đất, nối dây PE xuống hệ thống tiếp địa. Motor lớn loại 380/660V (hoặc 400/690V) thì lưới 380V đấu tam giác, khởi động sao – tam giác hoặc biến tần.

• Sơ đồ đấu dán ở mặt trong nắp hộp cực, đối chiếu trước khi đấu.
• Đảo chiều quay: đảo 2 trong 3 dây nguồn.
• Thanh nối sao/tam giác siết chặt, lỏng là cháy cọc.

6) Các kiểu lắp đặt motor MarelliMotori

a) Motor chân đế lắp khớp nối

Motor chân đế 3 pha 380V nối trục máy qua khớp nối, căn đồng tâm bằng thước thẳng và căn lá. Motor có thể đặt trục úp xuống hoặc ngửa lên khi đặt hàng kiểu lắp đứng:

b) Motor gắn hộp số cycloid và nhông xích

Ghép motor với hộp giảm tốc cycloid 1 cấp qua khớp nối giúp giảm tốc độ, tăng momen cho máy trộn, băng tải nặng:

Truyền động nhông xích cho phép trục ra đổi phía linh hoạt; motor có thể đặt chân xuống sàn hoặc treo chân lên tường tùy không gian:

c) Motor mặt bích ghép hộp giảm tốc trục thẳng

Motor mặt bích ghép hộp GHM trục thẳng chân đế như trên, hoặc hộp GVM mặt bích bên dưới — kiểu này tiện lắp úp xuống hay ngửa lên:

Với máy trộn, máy sục, máy sấy, cách lắp gọn nhất là trục ngửa lên hoặc úp xuống; có cả bản 3 pha và 1 pha:

Muốn tiết kiệm diện tích, motor 3 pha 380V cốt ngang lắp nằm như hình:

d) Motor gắn thắng từ

Thắng từ (phanh điện từ) gắn đuôi motor giúp trục dừng ngay khi cắt điện, không trôi theo quán tính, dùng cho tời, băng tải dốc, máy cắt.

e) Motor gắn bộ điều tốc cơ UDL

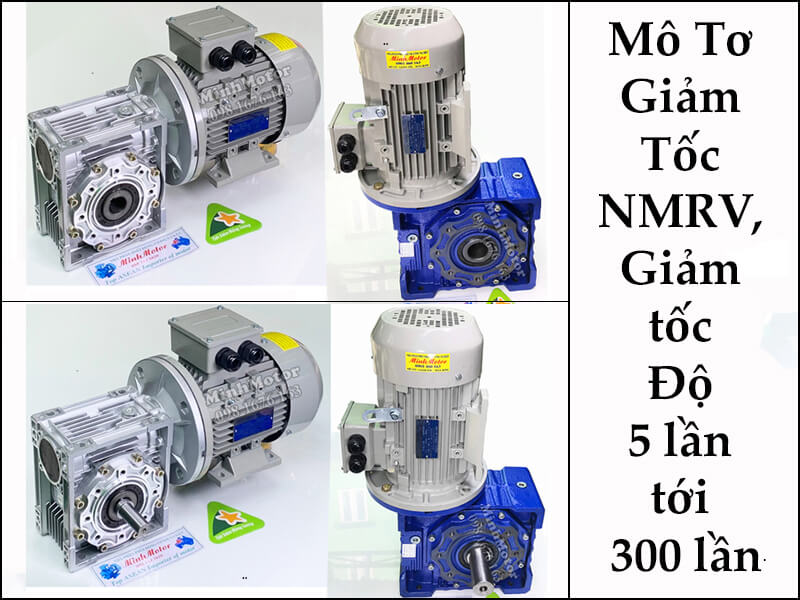

Lắp bộ điều tốc cơ UDL (núm vặn tròn) giữa motor và hộp số cho phép chỉnh tốc độ trục ra theo các dải 40–200, 20–100, 10–50 hoặc 70–330 vòng/phút tùy tỉ số. Khi cần trục ra vuông góc thì ghép UDL với hộp giảm tốc NMRV:

7) Cách chọn MarelliMotori motor

1. Xác định công suất tải và chọn motor dư 10–25%. Ví dụ bơm cần 5HP (3.7kW) có thể dùng motor 4kW hoặc 5.5kW tùy độ dư mong muốn.
2. Chọn số cực theo tốc độ máy: bơm, quạt tốc độ cao 2 cực; hộp số, máy trộn 4 cực.
3. Chọn điện áp theo lưới: 380V đấu sao với motor 220/380V, đấu tam giác với motor 380/660V.
4. Chọn kiểu lắp, mã vỏ: motor 4kW 4 cực là vỏ 112M, 5.5kW là vỏ 132S.
5. Môi trường ẩm, ngoài trời: IP55 trở lên, có sấy chống ẩm nếu dừng máy lâu.

8) So sánh MarelliMotori với các thương hiệu khác

• Bảng so sánh mang tính định hướng, chất lượng thực tế còn phụ thuộc nhà máy và dòng sản phẩm.
• Cùng mã vỏ IEC thì kích thước lắp của các hãng giống nhau.
• Muốn so thêm thông số có thể xem động cơ điện ABB và động cơ điện Siemens.

9) Ứng dụng MarelliMotori motor

• Motor MarelliMotori 2 cực cho bơm cứu hỏa, bơm chống lũ, bơm cấp nước công nghiệp.
• Motor MarelliMotori cho quạt công nghiệp, quạt hút, quạt sên, quạt ống thông gió.
• Motor MarelliMotori 4 cực ghép hộp giảm tốc cho băng tải, băng chuyền, máy trộn.
• Motor MarelliMotori cho máy nén khí, máy lạnh công nghiệp, máy phát điện.
• Motor MarelliMotori mặt bích lắp đứng cho máy khuấy, máy sục, máy sấy.

10) Ưu điểm và nhược điểm MarelliMotori motor

a) Ưu điểm

• Hộp cực rộng, đi dây dễ, đầu cốt tản nhiệt tốt, an toàn khi đấu cáp lớn.
• Motor lớn có ống kim loại bảo vệ cáp, chịu va đập.
• Bền, dự trữ nhiệt tốt, phù hợp bơm và quạt chạy liên tục.
• Tem ghi nhiều mức điện áp, tần số, dễ dùng cho máy xuất khẩu nhiều nước.

b) Nhược điểm

• Ít người biết tới ở Việt Nam, hàng sẵn ít, thường phải đặt cọc chờ hàng.
• Chất lượng giữa hàng làm tại Ý và tại nhà máy nước ngoài có thể khác nhau.
• Phụ tùng chính hãng phải đặt, thời gian chờ lâu.

11) Câu hỏi thường gặp về MarelliMotori motor

a) Người sắp mua MarelliMotori motor cần hỏi gì, xác minh gì

• Cần hỏi gì khi mua motor MarelliMotori? Nơi sản xuất (Ý hay nhà máy nước ngoài), công suất, số cực, điện áp và tần số trên tem, kiểu lắp, mã vỏ, IP, thời gian giao hàng và bảo hành. Hàng đặt thì hỏi rõ tiền cọc và thời gian về.
• Xác minh motor chính hãng thế nào? Xem tem: hàng làm tại Ý có dòng mã chống hàng giả gần cuối tem, số serial in rõ. Đối chiếu model, serial với giấy tờ nhập khẩu (CO, CQ). Tem dán lại, chữ nhòe, ốc vỏ mới thay là điểm cần hỏi kỹ.
• Đối chiếu thông số trên tem với thực tế ra sao? So công suất với mã vỏ (7.5kW 4 cực là 132M), so dòng điện ở 380–400V với bảng ở mục 3, đo cách điện và chạy thử không tải. Dòng không tải motor 4 cực khoảng 30–45% dòng định mức là hợp lý.
• Motor tem 400V có chạy lưới 380V được không? Được, điện áp lưới 380V nằm trong dải ±5–10% của motor 400V. Dòng có thể cao hơn tem vài phần trăm, rơ le nhiệt chỉnh theo dòng đo thực tế khi đầy tải.
• Giá MarelliMotori motor so với hãng khác thế nào? Theo giá trung bình thị trường Việt Nam, motor MarelliMotori thường ở mức cao, gần với hàng châu Âu khác, và thay đổi nhiều theo nơi sản xuất và thời gian đặt hàng. Nên lấy báo giá theo đúng model đầy đủ để so.

b) Người đã mua MarelliMotori motor: lắp cho đúng, dùng cho bền

• Đấu motor MarelliMotori vào lưới 380V thế nào? Tem 220/380V (Δ/Y): đấu sao. Tem 380/660V hoặc 400/690V: đấu tam giác. Motor lớn hơn khoảng 7.5kW thường khởi động sao – tam giác, khởi động mềm hoặc biến tần để giảm dòng khởi động.
• Lắp motor nối bơm bằng khớp nối cần chú ý gì? Căn đồng tâm cả hướng ngang và đứng, sai lệch dưới 0.05–0.1mm với motor 2 cực. Chừa khe hở khớp nối theo hãng khớp. Lệch tâm là nguyên nhân số một làm hỏng bạc đạn motor bơm.
• Bơm mỡ bạc đạn motor lớn thế nào? Theo số giờ và số gram trên tem bạc đạn, bơm khi motor đang chạy, mở nút xả mỡ cũ phía dưới. Bơm quá nhiều mỡ làm bạc đạn nóng hơn cả thiếu mỡ.
• Motor dừng lâu ngày có cần làm gì trước khi chạy lại? Đo cách điện bằng megom 500V hoặc 1000V; dưới 1MΩ thì sấy (bật sấy chống ẩm nếu có, hoặc sấy ngoài 80–90°C) tới khi đạt rồi mới chạy. Quay tay trục vài vòng để mỡ bạc đạn phân bố lại.
• Chạy biến tần cho motor MarelliMotori cần cài gì? Nhập thông số tem đúng mức điện áp đang dùng (dòng 380V hoặc 400V/50Hz), chạy auto-tune. Dây motor dài trên 50m thì thêm cuộn kháng đầu ra để bảo vệ cách điện.

c) Các lỗi người dùng thường mắc và cách chỉnh sửa

• Đọc nhầm dòng 60Hz trên tem nhiều điện áp? Chỉnh rơ le nhiệt hoặc cài biến tần theo dòng 460V/60Hz sẽ sai. Đọc lại đúng dòng 380V hoặc 400V/50Hz, chỉnh lại thông số bảo vệ.
• Đấu sao motor 380/660V vào lưới 380V? Motor quay yếu, có tải là nóng, dòng cao. Đấu lại tam giác theo tem; nếu muốn giảm dòng khởi động thì dùng mạch sao – tam giác đúng cách.
• Bạc đạn kêu sau vài tháng chạy bơm? Lệch tâm khớp nối, hoặc đóng khớp nối bằng búa. Căn lại tâm, thay bạc đạn đúng mã và khe hở (C3 với motor 2 cực), lắp khớp nối bằng gia nhiệt.
• Nước vào hộp cực, nhảy CB chống rò? Lỗ luồn cáp hướng lên hoặc ốc siết cáp sai cỡ. Sấy khô, đo cách điện, đổi hướng hộp cực (đa số xoay được 4 hướng), thay ốc siết cáp đúng đường kính cáp.
• Motor rung khi chạy biến tần ở một dải tần số? Cộng hưởng với khung máy. Cài tần số nhảy (skip frequency) trên biến tần để tránh dải đó, gia cố bệ đỡ.

d) Dành cho sinh viên cơ điện mới vào ngành: tìm hiểu MarelliMotori motor từ đâu

• Cần nắm khái niệm nào trước? Điện áp dây – pha, đấu sao – tam giác, tần số và tốc độ đồng bộ, hệ số trượt, dòng định mức, cos φ, hiệu suất IE1–IE4, cấp cách điện và cấp tăng nhiệt, IP.
• Nên học sản phẩm nào trước? Motor 3 pha rotor lồng sóc chân đế B3, rồi mặt bích B5, sau đó ứng dụng bơm và quạt (đường đặc tính, điểm làm việc), cuối cùng là biến tần. Motor đồng bộ và máy phát học sau khi đã vững motor không đồng bộ.
• Đọc tem nhiều mức điện áp có gì cần học? Hiểu vì sao cùng một motor có thể chạy 380V/50Hz và 460V/60Hz: tỉ lệ V/f gần như không đổi nên từ thông không đổi. Đây là kiến thức nền để cài biến tần đúng.
• Tự kiểm chứng bằng dụng cụ gì? Megom đo cách điện, ampe kìm đo dòng từng pha, đồng hồ đo tốc độ, súng nhiệt, thước căn lá và đồng hồ so để căn khớp nối.
• Có nên tìm hiểu thêm motor các hãng khác? Nên. Xem các motor điện 3 pha chuẩn IEC để thấy kích thước lắp giống nhau; khác biệt nằm ở vật liệu, thiết kế nhiệt và dịch vụ.
