Khám Phá Cách Điều Khiển Động Cơ Servo Chính Xác – Bí Quyết Từ Chuyên Gia
Động cơ servo không chỉ là một thiết bị kỹ thuật, mà còn là cầu nối quan trọng giữa ý tưởng và thực tế trong các dự án tự động hóa. Việc nắm vững cách điều khiển động cơ servo giúp bạn không chỉ tối ưu hóa hiệu suất làm việc mà còn mở ra nhiều tiềm năng ứng dụng trong công nghiệp, từ robot, máy in 3D, đến các hệ thống tự động hiện đại. Bài viết này sẽ hướng dẫn bạn từng bước điều khiển động cơ servo một cách hiệu quả, từ cấu hình phần cứng đến lập trình tín hiệu PWM trên Arduino, giúp bạn tự tin triển khai các giải pháp công nghệ trong thực tế.
Giới thiệu về động cơ servo
Động cơ servo là gì?
Động cơ servo là thiết bị được thiết kế để điều khiển vị trí, tốc độ và mô-men xoắn một cách chính xác. Đây là thành phần cốt lõi trong các hệ thống tự động hóa, từ robot công nghiệp, cánh tay robot, đến máy in 3D và các thiết bị tự hành. Điểm đặc biệt của động cơ servo nằm ở khả năng phản hồi nhanh và độ chính xác cao, giúp chúng trở thành lựa chọn tối ưu trong các ứng dụng kỹ thuật.
Động cơ servo được chia thành hai loại chính: analog và digital. Một số biến thể phổ biến như Servo MG996R và động cơ servo vi mô thường được sử dụng trong các dự án robot nhỏ và hệ thống điều khiển tự động. Với mỗi loại động cơ, ứng dụng cụ thể và cấu trúc điều khiển sẽ có sự khác biệt.
Cấu tạo và nguyên lý động cơ servo
Cấu tạo của động cơ servo bao gồm ba phần chính: động cơ DC hoặc động cơ bước, cảm biến vị trí và mạch driver động cơ. Động cơ chính tạo ra chuyển động, trong khi cảm biến vị trí (thường là biến trở) đo lường góc quay và gửi tín hiệu phản hồi về mạch điều khiển. Mạch driver động cơ đảm nhiệm vai trò xử lý tín hiệu và cung cấp dòng điện phù hợp để điều chỉnh động cơ theo yêu cầu.
Nguyên lý hoạt động của động cơ servo dựa trên tín hiệu PWM. Độ rộng xung của tín hiệu PWM xác định góc quay của động cơ. Với tần số 50Hz, độ rộng xung từ 1ms đến 2ms tương ứng với góc quay từ 0 đến 180 độ. Tín hiệu này được xử lý thông qua mạch điều khiển để tạo ra chuyển động mượt mà và chính xác.
Tín hiệu PWM và cách điều khiển động cơ servo
Tín hiệu PWM là gì?
Tín hiệu PWM, hay xung điều khiển, là phương pháp chính để điều khiển động cơ servo. PWM điều chỉnh độ rộng xung trong một chu kỳ tín hiệu, từ đó quyết định góc quay của động cơ. Tần số phổ biến cho tín hiệu này là 50Hz, với độ rộng xung dao động từ 1ms (góc 0 độ) đến 2ms (góc 180 độ). Việc điều chỉnh chính xác tín hiệu PWM giúp đảm bảo động cơ hoạt động đúng theo thiết kế.
Một số thành phần như IC điều khiển PWM, mạch điện PWM và mạch driver động cơ được sử dụng để tạo và quản lý tín hiệu này. Tín hiệu PWM không chỉ giúp điều khiển vị trí mà còn có thể được sử dụng để điều chỉnh tốc độ quay hoặc chế độ hoạt động liên tục.
Chế độ hoạt động của servo
Động cơ servo có hai chế độ hoạt động chính: chế độ điều khiển vị trí và chế độ quay liên tục. Trong chế độ điều khiển vị trí, tín hiệu PWM quyết định góc quay cụ thể của động cơ. Đây là chế độ phổ biến trong các ứng dụng như cánh tay robot hoặc thiết bị đo lường.
Chế độ quay liên tục được sử dụng khi động cơ cần duy trì chuyển động không ngừng, thường áp dụng trong các hệ thống như băng chuyền hoặc thiết bị tự hành. Điều chỉnh tín hiệu PWM trong chế độ này cho phép thay đổi tốc độ và hướng quay của động cơ, mang lại sự linh hoạt trong sử dụng.
Xem thêm: Tổng quan về motor điện
Thiết bị và công cụ điều khiển
Vi điều khiển Arduino

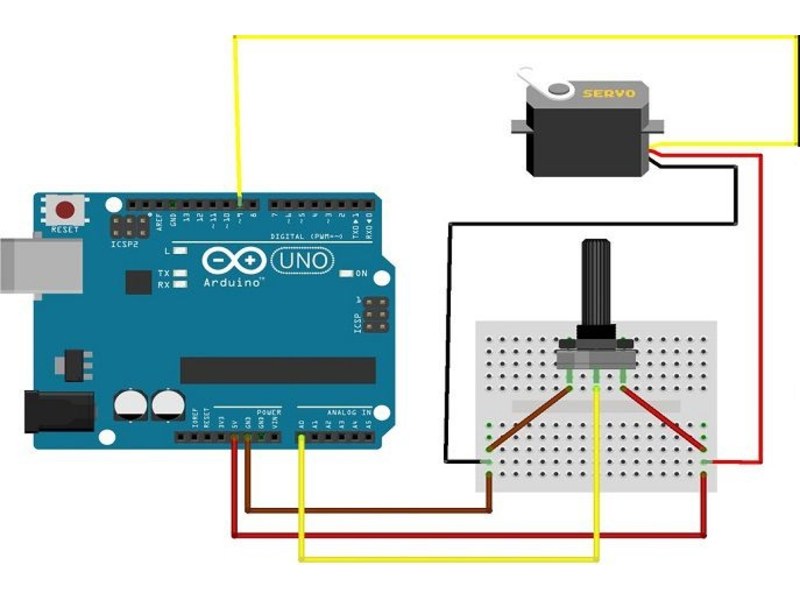

Arduino là một công cụ phổ biến trong việc điều khiển động cơ servo, đặc biệt là cho các dự án kỹ thuật nhỏ và hệ thống tự động hóa. Vi điều khiển Arduino UNO được sử dụng rộng rãi nhờ tính linh hoạt và dễ sử dụng. Để kết nối, chân tín hiệu của động cơ servo sẽ được gắn vào một chân digital (thường là chân 9) trên Arduino, trong khi nguồn cấp được kết nối với VCC và GND.
Thư viện Servo.h hỗ trợ lập trình động cơ servo trên Arduino, cung cấp các hàm như attach() để kết nối servo và write() để điều chỉnh góc quay. Với sự hỗ trợ của Arduino IDE, bạn có thể dễ dàng lập trình để điều khiển góc quay hoặc tốc độ servo.
Bộ điều khiển servo chuyên dụng
Bên cạnh Arduino, các bộ điều khiển servo chuyên dụng như servo controller hoặc bộ driver tín hiệu PWM cũng được sử dụng trong các hệ thống phức tạp hơn. Những thiết bị này cung cấp khả năng điều khiển linh hoạt và độ chính xác cao hơn, đặc biệt trong các ứng dụng công nghiệp.
Nguồn cấp servo đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định. Điện áp cấp thường là 5V hoặc 6V, với dòng điện có thể lên đến 2.5A. Để bảo vệ mạch, tụ điện (ví dụ 100μF) thường được sử dụng để giảm nhiễu và ổn định nguồn.
Lập trình điều khiển động cơ servo
Thư viện điều khiển Servo.h
Thư viện Servo.h là công cụ mạnh mẽ khi làm việc với động cơ servo. Cấu trúc mã sử dụng thư viện này đơn giản nhưng hiệu quả, cho phép bạn dễ dàng điều chỉnh góc quay hoặc lập trình chế độ quay liên tục.
Ví dụ, để điều chỉnh góc quay từ 0° đến 180°, bạn chỉ cần sử dụng hàm write(). Dưới đây là đoạn mã mẫu:
#include <Servo.h>
Servo myservo;
void setup() {
myservo.attach(9); // Kết nối servo vào chân digital 9
}
void loop() {
for (int pos = 0; pos <= 180; pos++) {
myservo.write(pos);
delay(15);
}
}
Hướng dẫn lập trình servo với PWM
Trong các ứng dụng nâng cao, bạn có thể trực tiếp điều chỉnh tín hiệu PWM để kiểm soát động cơ servo. Ví dụ, sử dụng Servo MG996R, bạn có thể lập trình để thay đổi độ rộng xung từ 1ms đến 2ms nhằm điều chỉnh góc quay của động cơ.
Việc lập trình bằng tín hiệu PWM giúp tối ưu hóa độ chính xác và cho phép bạn tùy chỉnh các thông số như tốc độ và vị trí dựa trên yêu cầu ứng dụng cụ thể.
Ứng dụng của động cơ servo
Robot và tự động hóa
Động cơ servo đóng vai trò không thể thiếu trong các hệ thống robot hiện đại, bao gồm robot công nghiệp, cánh tay robot, và xe tự hành. Chúng cho phép điều khiển chính xác chuyển động và vị trí, từ đó nâng cao hiệu quả sản xuất và độ chính xác trong các quy trình công nghiệp.
Ngoài ra, động cơ servo còn được tích hợp trong các hệ thống tự động hóa như cửa tự động, dây chuyền sản xuất và thiết bị kiểm tra chất lượng.
Máy móc và thiết bị công nghiệp
Trong lĩnh vực sản xuất, động cơ servo được sử dụng trong máy in 3D, máy CNC, và các thiết bị tự động hóa khác. Nhờ khả năng điều khiển chính xác và hiệu suất cao, chúng mang lại sự linh hoạt và độ tin cậy cho các hệ thống sản xuất.
Servo cũng xuất hiện trong các hệ thống điều khiển từ xa, giúp giám sát và vận hành các thiết bị từ xa một cách dễ dàng.
Tích hợp động cơ servo vào hệ thống
Hệ thống servo tích hợp
Việc tích hợp động cơ servo vào hệ thống đòi hỏi sự chú ý đến các yếu tố như nguồn cấp và mạch driver động cơ. Đảm bảo kết nối an toàn với nguồn điện và hiệu chỉnh góc quay chính xác là bước quan trọng để tối ưu hóa hiệu suất hệ thống.
Trong các hệ thống phức tạp, việc sử dụng bộ điều khiển PID hoặc cảm biến góc giúp cải thiện độ chính xác và giảm thiểu sai lệch trong quá trình vận hành.
Hệ thống điều khiển vi mô
Các hệ thống vi mô với động cơ servo thường được tích hợp cảm biến và giao diện lập trình, giúp tối ưu hóa hiệu suất và đảm bảo hoạt động ổn định ngay cả trong môi trường khắc nghiệt. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp đòi hỏi độ chính xác cao.
Các vấn đề cần lưu ý khi sử dụng động cơ servo
Nguồn cấp, độ chính xác và chống nhiễu là những yếu tố quan trọng khi làm việc với động cơ servo. Sử dụng tụ điện để giảm nhiễu, hiệu chỉnh tín hiệu PWM, và tối ưu hóa tốc độ phản hồi là những cách hiệu quả để cải thiện hiệu suất và tuổi thọ động cơ.
Ngoài ra, việc bảo trì thường xuyên và sử dụng đúng cách sẽ giúp động cơ servo hoạt động ổn định trong thời gian dài.
Tổng kết
Động cơ servo là thành phần không thể thiếu trong các hệ thống tự động hóa và kỹ thuật hiện đại. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các phương pháp điều khiển giúp bạn tận dụng tối đa khả năng của thiết bị này. Từ lập trình trên Arduino đến tích hợp trong các hệ thống công nghiệp, động cơ servo mở ra nhiều tiềm năng cho kỹ thuật và sản xuất trong tương lai.
