BƠM HÚT CHÂN KHÔNG VÒNG NƯỚC

1.687 reviews

Bơm hút chân không vòng nước hay còn gọi là bơm chân không vòng nước (tiếng anh gọi  Liquid ring vacuum pump) là loại máy bơm mồi bằng nước sạch dùng để hút khí dầu, gas, khí đốt, hút khí lò gạch, hút khí thải, ôxy. Mời quý vị xem thêm những thông tin quan trọng của sản phẩm này ở bài viết dưới đây.

1) Ứng Dụng Của Bơm Hút Chân Không Vòng Nước

Bơm chân không vòng nước được dùng trong một số công việc như:

  • Bơm hút khí trong viên gạch: khiến cục gạch chắc hơn, không bị xốp.
  • Bơm hút men thực phẩm: làm rượu, bia, sữa, mít xoài táo sấy khô.
  • Bơm hút khí đốt: lấy khí gas trong lòng đất đưa lên bình chứa gas để nấu ăn.
  • Bơm hút khí bùn: đẩy luồng oxy vào nơi cần xử lý nước thải, phân hủy chất ô nhiễm.
  • Bơm hút mùn cưa gỗ, sợi bông vải cotton: trong lao động, giúp người công nhân không bị hít vào phổi.
  • Hút chân không trong các đường ống máy lạnh: hạn chế tình trạng khí gas lẫn tạp chất giúp máy lạnh duy trì độ mát mong muốn, tiết kiệm điện năng.
  • Ngành y tế: Hút dịch trong phòng mổ, vệ sinh các thiết bị y tế.
  • Ngành in ấn: được sử dụng nhằm giúp giấy được ép chặt vào lô in, tạo được sự chính xác trong việc khắc hoặc in lên các bề mặt.

Tổng hợp các kích thước thông dụng của Bơm chân không 1 cấp

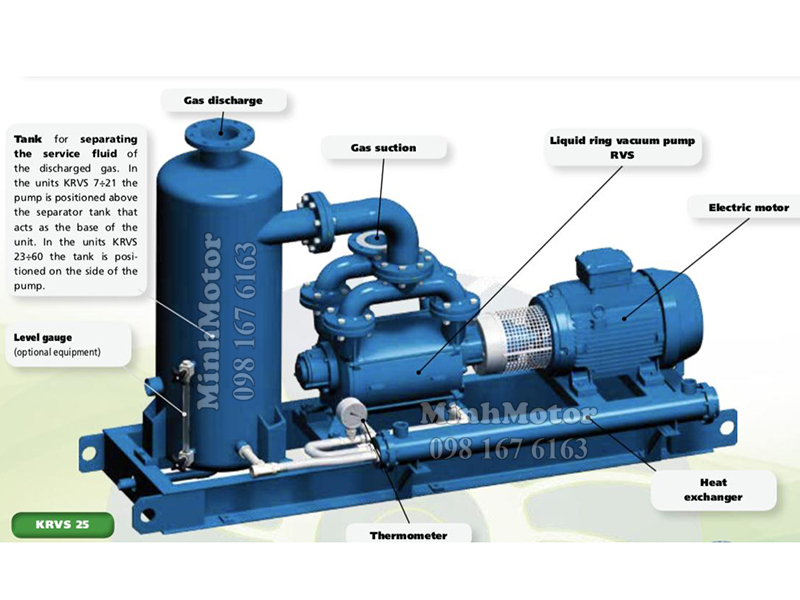

2) Cấu Tạo Bơm Hút Chân Không Vòng Nước

Cấu tạo cơ bản của bơm chân không vòng nước gồm:

  • Vỏ đầu bơm bằng gang hoặc Inox.
  • Cánh bơm bằng gang hoặc Inox hoặc đồng. Loại bằng Inox đắt gấp 3 lần loại bằng gang.
  • Phần động cơ máy bơm hút chân không vòng nước: trục bơm, cánh bơm. Cánh bơm: thường được thiết kế với các chất liệu gang, kim loại, inox…
  • Phần buồng bơm: Là nơi thực hiện quá trình hút tạo chân không cho bơm, mặt bích. Bơm hút chân không vòng nước 1 cấp có 1 buồng bơm, 2 cấp có 2 buồng bơm. Đầu hút và đầu xả được kết nối chéo với nhau.
  • Vách ngăn giữa 2 buồng bơm đối với bơm chân không vòng nước 2 cấp.
  • Ống hút: là bộ phận hút không khí vào bên trong buồng bơm.
  • Ống xả: là nơi không khí và nước đẩy ra khỏi buồng bơm.

Mỗi đầu bơm có một khớp nối đi kèm để lắp vào trục động cơ có công suất phù hợp với đầu bơm. Đầu bơm và động cơ được lắp cố định trên bệ bơm và được truyền động thông qua khớp nối.

Đầu bơm có một cửa hút ở phía khớp nối, cửa hút này được nối với bình trung gian có thể tích lớn hơn 0.3m3, từ bình trung gian này nối với buồng cần hút chân không. Bình trung gian này có tác dụng tích nước và đất cát được hút ra từ buồng hút để tránh đất cát vào buồng bơm gây tắc van một chiều trong buồng bơm, hoặc gây mòn cánh bơm và mặt phẳng buồng bơm làm giảm áp suất của bơm).  Dưới đáy bình trung gian phải có 1 van để xả  nước và đất cát, trên bình trung gian có thể lắp lắp đồng hồ đo áp suất.

3) Nguyên lý hoạt động Bơm Hút Chân Không Vòng Nước

Bơm hút chân không vòng nước hoạt động trong môi trường có nước và khí. Bơm đạt được tốc độ quay nhất định do cánh được đặt lệch tâm so với buồng bơm. Khi quay ở đầu chu trình lượng nước bên trong bơm sẽ tạo ra lực văng ly tâm nhất định sinh ra thể tích trống trong cánh bơm. Hoạt động này kéo theo không khí, tạo một áp suất chân không ở đầu ống hút. Do sức ép của nước ở cuối quá trình quay của cánh bơm, lượng khí còn lại sẽ bị ép ra khỏi đầu ống xả.

Khác với các loại máy bơm thông thường, chỉ được dùng cho các hoạt động tạo và bơm chân không, máy bơm chân không vòng nước cũng có thể được dùng như một máy nén khí. Khí được nén bằng cơ chế quay của cánh quạt. Bởi vậy, thiết bị này rất được ưa chuộng cho nhiều mục đích sử dụng.

Để hình dung rõ hơn về nguyên lý hoạt động thực tế của bơm mời bạn xem video sau đây:

4) Ưu điểm bơm chân không vòng nước

Sản phẩm này có các lợi thế lớn như sau

  • Giá thành rẻ so với các loại bơm chân không vòng dầu.
  • Không bị ô nhiễm như các loại bơm hút chân không vòng dầu.
  • Có thể làm việc với nhiều nguồn nước khác nhau, ngay cả khi không có nước sạch thì có thể dùng đầu inox xử lý nước có ăn mòn.
  • Có nhiều linh kiện dễ mua để bảo trì thay thế.
  • Có thể sản xuất ngay tại Việt Nam vì khuôn vỏ không quá khó để chế tạo.

Tổng hợp các kích thước thông dụng của Bơm chân không 2 cấp

5) Thông Số Kỹ Thuật Bơm Hút Chân Không Vòng Nước

  • Áp suất hút của bơm thường là: -0.097 (-735) mmHg hoặc 9.6 Pascal hay là -0.098 Mpa.
  • Tốc độ motor gắn vào đầu bơm là: 1400 - 1500 vòng – 4 cực điện, 2800 - 2900 vòng – 2 cực điện hoặc 900 - 1000 vòng phút với những việc cần áp suất cao.
  • Dòng điện vận hành thường là 3 pha 220v hoặc 3 pha 380v/ 660v.
  • Các cách vận hành bơm chân không vòng nước là: qua khớp nối, qua puly và dây đai.

6) Phân Loại Bơm Hút Chân Không Vòng Nước

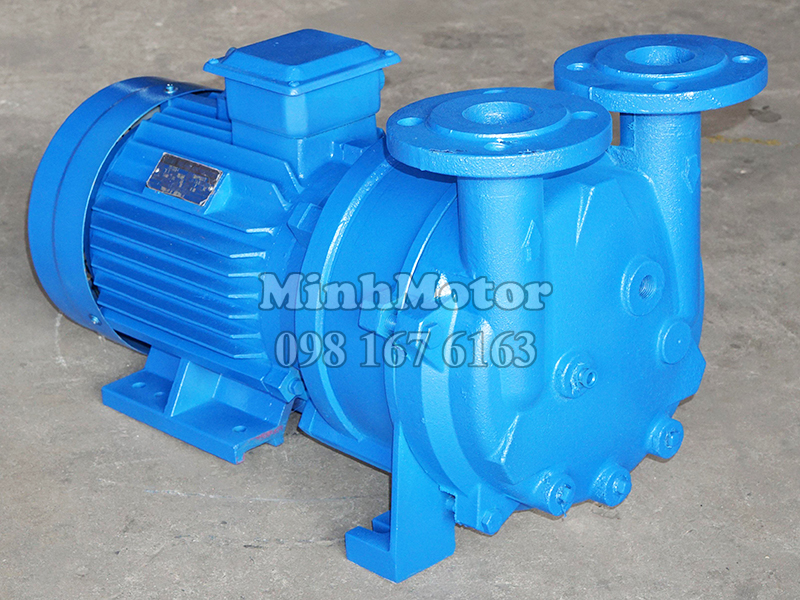

a) Bơm hút chân không vòng nước 1 cấp

Là loại bơm có 1 buồng bơm, lưu lượng khí hút thường là rất lớn, motor công suất thường dùng với bơm 1 cấp là 0.75kw, 2,2kw, 3.7kw và 4kw. Mã hàng của bơm chân không vòng nước 1 cấp là: SK-0.8, 2BV5, 2BV2, 2VB6.

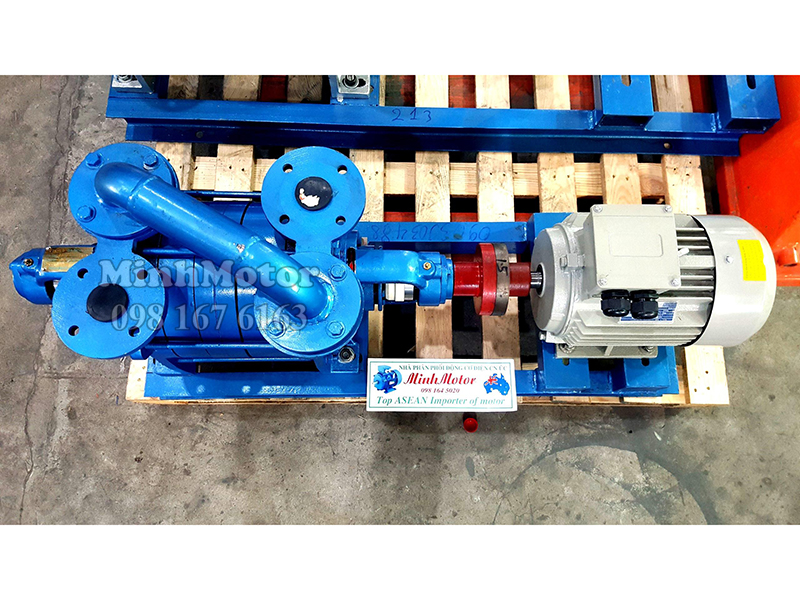

b) Bơm hút chân không vòng nước 2 cấp

Là loại máy hút chân không vòng nước gồm 2 buồng bơm, áp hút sẽ cao hơn và khỏe hơn loại 1 cấp, công suất thông dụng là 5.5kw tới 45kw, mã hàng ký hiệu là SW, 2SK hoặc SK.

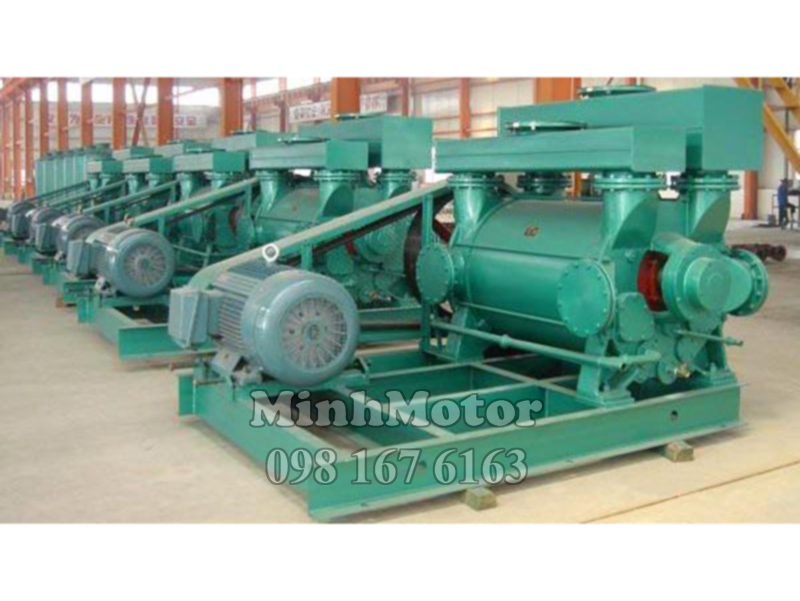

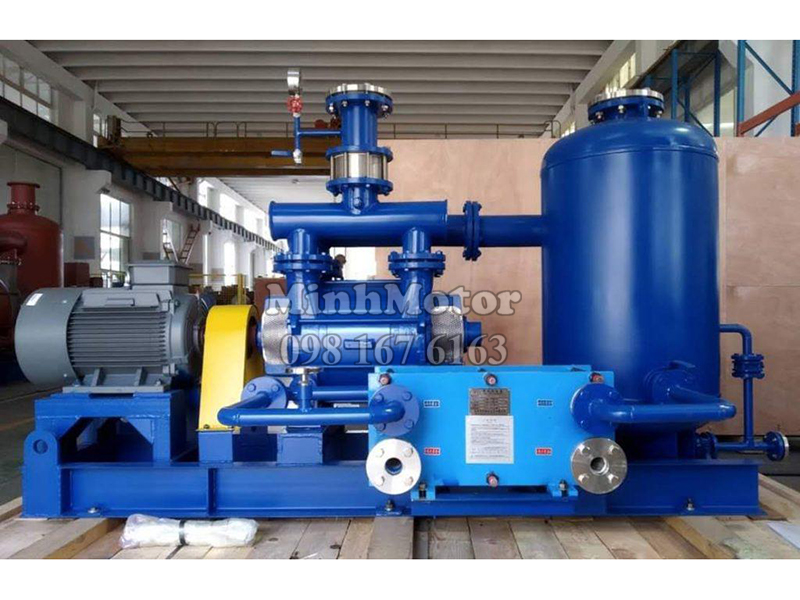

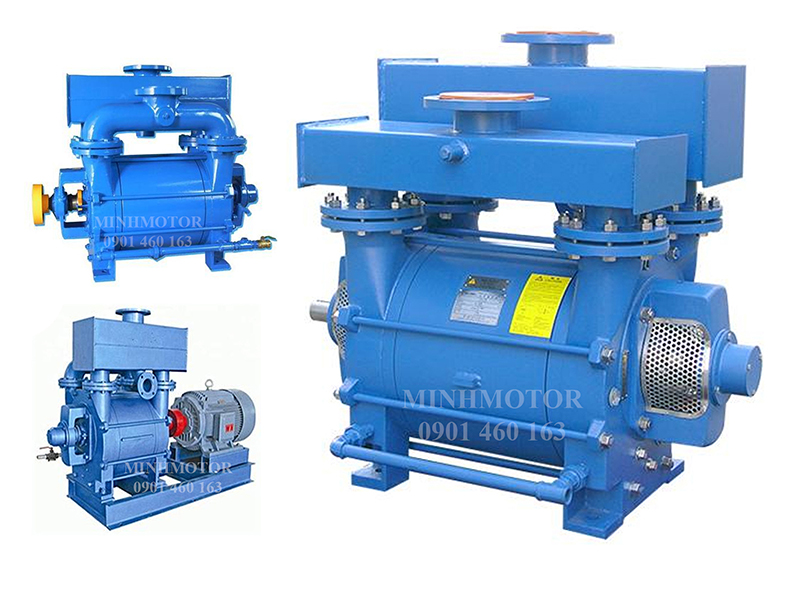

c) Bơm chân không vòng nước công suất lớn

Là loại bơm chân không vòng chất lỏng có  công suất lớn từ 30kw tới 200kw làm công trình lớn, lưu lượng khí rất lớn, mã hàng là 2BE hoặc 2BA.

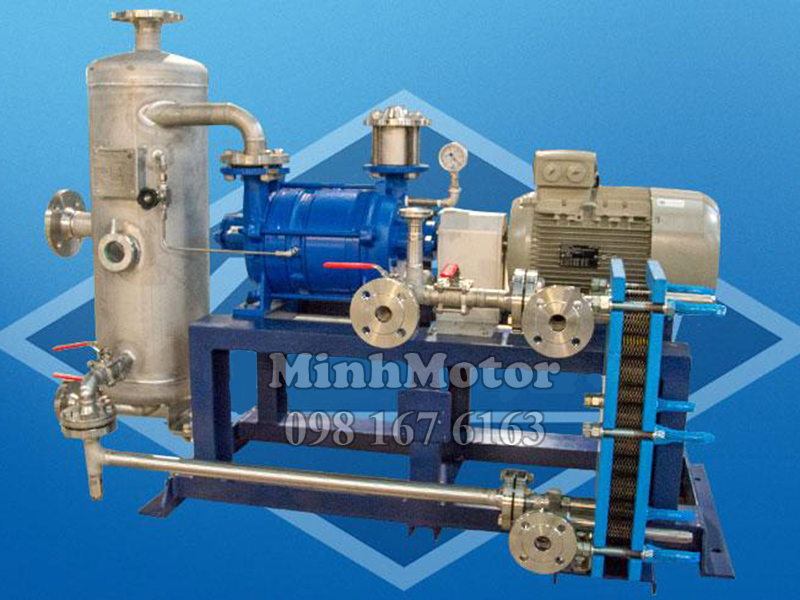

d) Bơm chân không vòng nước dùng cho thực phẩm

Là loại có đầu bơm bằng cánh bơm là Inox nguyên chất, có thể áp dụng cho nhà máy nấu bia, xưởng làm bún phở, độ bền của bơm thường có tuổi thọ hơn 2-3 lần so với đầu gang.

7) Bảng Giá Bơm Hút Chân Không Vòng Nước

Giá đầu bơm hút chân không vòng nước (trung bình) tại thị trường Việt Nam như sau. Xin lưu ý giá chưa gồm động cơ).

Bảng giá bơm hút chân không vòng nước theo công suất:

  • Giá bơm hút chân không vòng nước 3HP 2,2kw: khoảng dưới 10 000 000 đ
  • Giá bơm hút chân không vòng nước 3.7kw 4kw: 12 300 000 đ
  • Giá bơm hút chân không vòng nước 5.5kw 7.5hp SW-100: 14 900 000 đ
  • Giá bơm hút chân không vòng nước 7.5kw 10hp SW-200: 16 500 000 đ
  • Giá bơm hút chân không vòng nước 11kw 15hp SW-300 : 18 900 000 đ
  • Giá bơm hút chân không vòng nước 15kw 20hp SW-400: 20 900 000 đ
  • Giá bơm hút chân không vòng nước 22kw 30hp SW-500: 32 400 000 đ
  • Giá bơm hút chân không vòng nước 30kw 40hp SW-600: 36 500 000 đ
  • Giá bơm hút chân không vòng nước 37kw 50hp SW-700: 49 000 000 đ
  • Giá bơm hút chân không vòng nước 45kw 60hp mã hàng BCK45-SW-1500: 55.000.000đ

8) Cách lắp đặt, vận hành bơm chân không vòng nước

Với mọi loại bơm hút chân không vòng chất lỏng, ta có thể sử dụng bền vững theo các hướng dẫn sau:

  • Buộc phải có nước khi vận hành bơm, nếu ko thì ma sát sẽ làm hỏng cánh bơm và mô tơ.
  • Phải Sử dụng nước máy hoặc nước sạch để làm mát, nước ko được có cặn.
  • Lắp đặt bơm trên bề mặt bằng phẳng, phải siết chặt các bu lông của chân bơm, không được gây rung lắc khi đấu điện.
  • Các mặt bích nối của bơm và đường ống phải đảm bảo kín để đạt áp suất tối đa, thường được gia cố bằng keo silicon hoặc keo chống nước.
  • Đường ống hút và xả phải có đường kính bằng nhau tùy theo công suất của bơm (từ 48-90 mm).
  • Đường nước ra không được cao hơn 2m so với đầu ra của ống hút và ống xả của bơm.
  • Trục bơm và trục motor phải đồng tâm, nếu không sẽ bị hỏng phần cơ.
  • Cần đấu điện motor quay theo đúng chiều có mũi tên gắn trên bơm.
  • Khi khởi động phải nháy điện 1, 2 lần rồi mới cấp điện hoàn toàn cho động cơ, kiểm tra dòng điện cho động cơ, dòng ampe chỉ được chạy tới mức 80% của ampe full tải.
  • Động cơ vận hành bơm phải có tủ điện gồm các thiết bị bảo vệ an toàn như rơ le chống mất pha, rơ le nhiệt, đấu điện khởi động mềm sao tam giác.
  • Cần thường xuyên kiểm tra định kỳ vòng bi 2 đầu trục bơm và động cơ (3-6 tháng 1 lần).
  • Với bơm để lâu không sử dụng phải dùng kìm nước quay thường xuyên (1 tháng quay 1 lần để tránh trục và cánh bị kẹt do rỉ sét.

Dưới đây là những loại máy bơm chân không không vòng nước khác và những thông tin cần thiết. Mời quý vị tham khảo thêm. Mọi thông tin quý khách xin vui lòng liên hệ tới hotline Minhmotor 090.146.0163
