Hộp Giảm Tốc Trục Vít WPS Size 100

7.662 reviews

Hộp giảm tốc trục vít WPS size 100 là loại hộp số có vỏ bằng gang, trục vít bằng thép thường được gắn với motor 1.5kw 4 Pole.

Tỉ số truyền của hộp giảm tốc trục vít WPS size 100 = 5, 10, 15, 20, 25, 30, 40, 50, 60

Ứng dụng hộp số trục vít WPS size 100 để truyền giảm tốc cho các thiết bị cơ khí khác nhau như ngành nhựa, luyện kim, ngành thực phẩm, nâng hạ vận chuyển.

1) Thông số kích thước hộp giảm tốc trục vít WPS size 100

thông số kích thước hộp giảm tốc trục vít wps size 100

  • Tổng chiều ngang A = 322 mm
  • Tổng chiều dọc B = 254 mm, Tổng cao H = 334 mm
  • Đường kính mặt bích ngoài = LC = 200 mm
  • Khoảng cách tâm lỗ đế dọc = E = 155 mm
  • Khoảng cách tâm lỗ đế ngang trục = F = 220 mm
  • Đường kính trục vào cốt âm = 24 mm
  • Đường kính trục ra của hộp số = S = 38 mm
  • Đường kính trục vào của hộp số = U = 25 mm

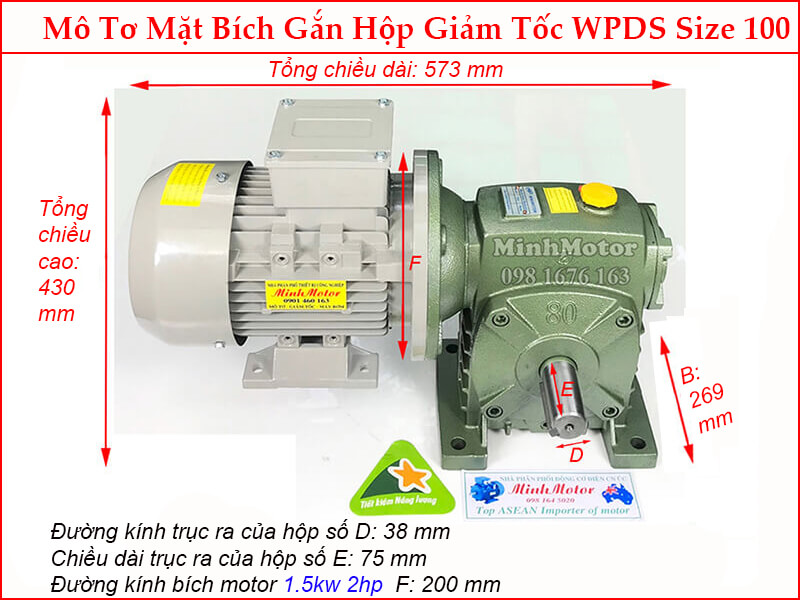

2) Bản vẽ kỹ thuật motor liền hộp giảm tốc mặt bích WPDS size 100

Bản vẽ kỹ thuật motor liền hộp giảm tốc mặt bích WPDS size 100

  • Tổng chiều dài motor + giảm tốc A = 573 mm
  • Tổng chiều ngang B = 269 mm
  • Tổng chiều cao motor + giảm tốc C = 430 mm
  • Đường kính trục ra của hộp số D =38 mm
  • Chiều dài trục ra của hộp số E = 75 mm
  • Đường kính bích motor 1.5kw 2hp = 200 mm

3) Lựa chọn tỉ số truyền hộp số giảm tốc WPS size 100

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10 (i = 1/10), lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15 (i = 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20 (i = 1/20), lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25 (i = 1/25), lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30 (i = 1/30), lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40 (i = 1/40), lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50 (i = 1/50), lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60 (i = 1/60), lực momen = 113 Nm

Các kiểu hộp giảm tốc trục vít WPS thông dụng:

lựa chọn tỉ số truyền hộp giảm tốc wps size 100

4) Thiết kế lắp đặt bộ giảm tốc trục vít WPS HW BSS size 100, trục trên

Video motor giảm tốc trục vít Đài Loan WPDS HMW BSN BSM size 100

/ /
